علت ایجاد نویز در آمپلیفایر Sony LBT-V925 پس از تمیزکاری و سرویس
آمپلیفایر Sony LBT-V925 یکی از سیستمهای صوتی قدرتمند و محبوب سونی است که با وجود کیفیت ساخت بالا، پس از سالها استفاده ممکن است به سرویس و بازسازی نیاز داشته باشد. با این حال، گاهی اوقات پس از تمیزکاری بردها، تعویض قطعات یا لحیمکاری مجدد، مشکلاتی مانند ایجاد نویز در خروجی صدا مشاهده میشود. در چنین شرایطی معمولاً کاربران با این سؤال مواجه میشوند که چرا دستگاه قبل از سرویس سالم بوده اما پس از باز و بسته کردن دچار نویز شده است.
مهمترین نشانههای خرابی
در بسیاری از موارد، نویز زمانی ظاهر میشود که کابل ورودی صدا به دستگاه متصل میشود. علاوه بر این، با لمس بدنه فلزی دستگاه شدت نویز کاهش پیدا میکند. چنین وضعیتی معمولاً نشان میدهد که در مسیر گراند یا شیلدینگ دستگاه مشکلی به وجود آمده است. از سوی دیگر، اگر قبل از سرویس هیچ ایرادی وجود نداشته باشد، احتمال خرابی قطعات الکترونیکی کمتر خواهد بود.

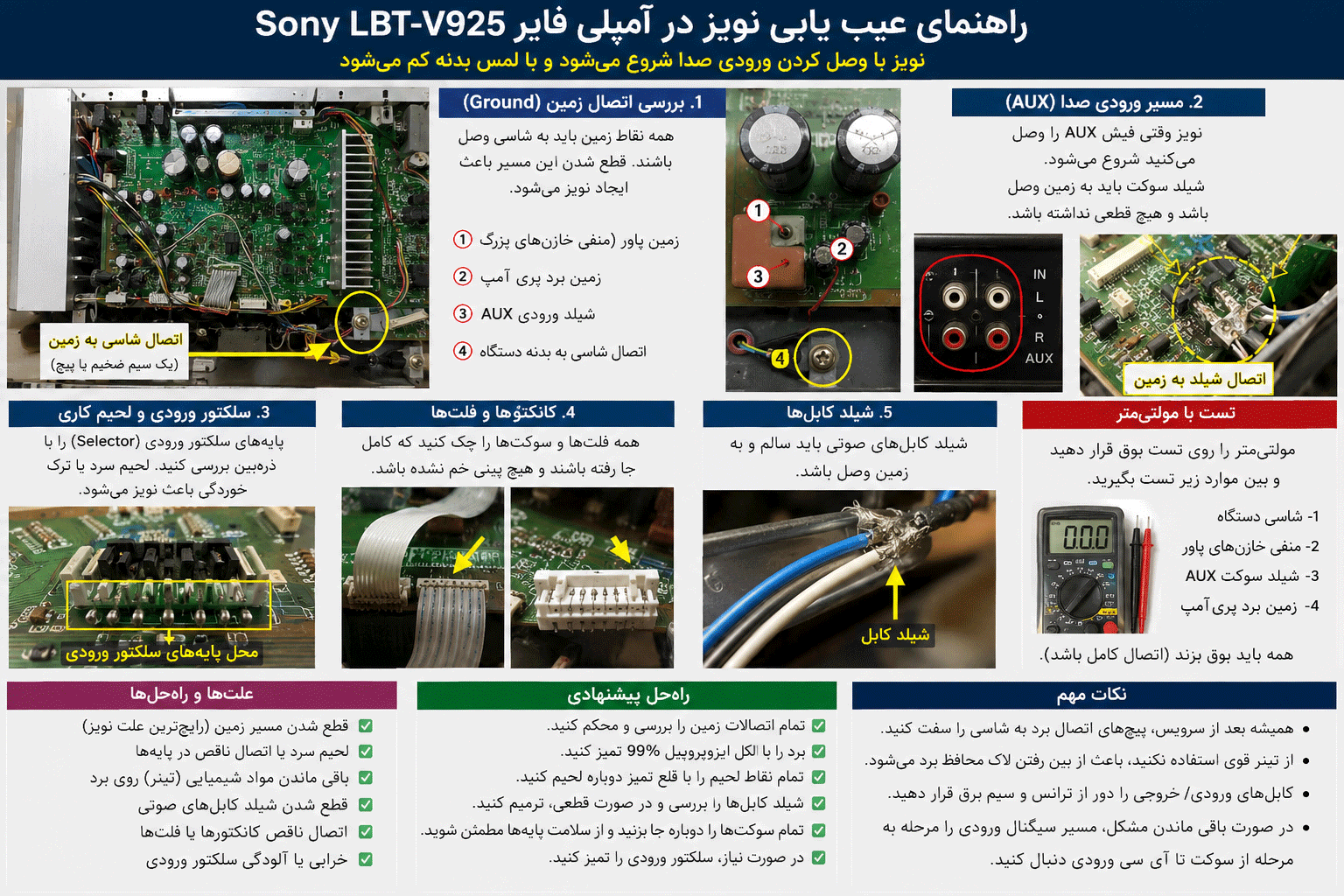

بررسی مسیر گراند یا اتصال زمین
نخستین بخشی که باید بررسی شود، مسیر گراند دستگاه است. در واقع گراند نقش بسیار مهمی در حذف نویزهای ناخواسته دارد. چنانچه یکی از مسیرهای زمین قطع شده باشد، آمپلیفایر نویز شدیدی تولید خواهد کرد.
از طرفی، بسیاری از سیستمهای صوتی سونی از پیچهای اتصال برد به شاسی بهعنوان بخشی از مسیر گراند استفاده میکنند. بنابراین شل بودن پیچها یا اکسید شدن محل اتصال میتواند باعث بروز مشکل شود.
موارد زیر را با دقت بررسی کنید:
- اتصال شاسی به برد اصلی
- سیمهای گراند بین بردها
- محل اتصال منفی خازنهای پاور
- شیلد سوکت AUX
- پیچهای اتصال برد به بدنه
تأثیر تمیزکاری با تینر روی برد الکترونیکی
بسیاری از تعمیرکاران برای تمیز کردن برد از تینر استفاده میکنند. با این حال، برخی از تینرها میتوانند لایه محافظ روی برد را از بین ببرند. در نتیجه، مقاومتهای نشتی بین مسیرهای مختلف ایجاد شده و نویز وارد مدار صوتی میشود.
به همین دلیل توصیه میشود پس از استفاده از تینر، برد با الکل ایزوپروپیل یا اسپری مخصوص شستشوی برد الکترونیکی تمیز شود. علاوه بر این، باید اطمینان حاصل کرد که هیچ اثری از مواد شوینده روی سطح برد باقی نمانده باشد.
احتمال وجود لحیم سرد
یکی دیگر از دلایل رایج ایجاد نویز، لحیم سرد است. گاهی اوقات پایهای که مجدداً لحیم میشود از نظر ظاهری سالم به نظر میرسد؛ اما در حقیقت اتصال الکتریکی مناسبی ندارد.
برای مثال، اگر پایه سلکتور ورودی یا یکی از سوکتهای انتقال سیگنال بهدرستی لحیم نشده باشد، نویز شدیدی در خروجی شنیده خواهد شد. به همین علت لازم است تمامی نقاطی که مجدداً لحیم شدهاند زیر ذرهبین بررسی شوند.
بررسی سوکتها و کانکتورها
در سیستم Sony LBT-V925 چندین فلت و کانکتور بین بردهای مختلف وجود دارد. هنگام باز و بسته کردن دستگاه ممکن است یکی از این کانکتورها بهطور کامل در جای خود قرار نگیرد.
در چنین شرایطی، انتقال سیگنال صوتی با اختلال مواجه میشود. همچنین قطع شدن یکی از خطوط گراند در سوکتها میتواند باعث افزایش نویز شود. بنابراین تمامی کانکتورها باید مجدداً جدا و با دقت در محل خود نصب شوند.
نقش شیلد کابلهای صوتی
کابلهای شیلددار وظیفه جلوگیری از ورود نویزهای محیطی را بر عهده دارند. اگر شیلد کابل قطع شود، مسیر ورودی صدا مانند یک آنتن عمل خواهد کرد و نویز برق شهر را جذب میکند.
از سوی دیگر، جابهجایی بردها هنگام سرویس ممکن است به کابلهای صوتی آسیب وارد کند. به همین دلیل بهتر است پیوستگی شیلد کابلها با مولتیمتر بررسی شود.
خرابی یا اتصال ناقص سلکتور ورودی
با توجه به اینکه در زمان تعمیر یکی از پایههای سلکتور مجدداً لحیم شده است، این قسمت باید با دقت بیشتری بررسی شود. در واقع بسیاری از سلکتورها دارای پایههای مشترک گراند هستند و قطع شدن یکی از این پایهها میتواند موجب ایجاد نویز شود.
علاوه بر این، آلودگی داخلی سلکتور نیز گاهی باعث اختلال در انتقال سیگنال میشود. در نتیجه استفاده از اسپری کنتاکت شور میتواند مفید باشد.
روش تست با مولتیمتر
برای تشخیص دقیق محل خرابی، مولتیمتر را روی حالت تست بوق قرار دهید. سپس اتصال بین نقاط زیر را اندازهگیری کنید:
- شاسی فلزی دستگاه
- منفی خازنهای اصلی پاور
- شیلد ورودی AUX
- گراند برد پریآمپ
- گراند برد آمپلیفایر
در صورتی که هر یک از این مسیرها اتصال کامل نداشته باشند، باید محل قطعی پیدا و تعمیر شود.
جمعبندی
به طور کلی، اگر دستگاه قبل از باز شدن کاملاً سالم بوده و پس از تمیزکاری دچار نویز شده است، احتمال خرابی قطعات الکترونیکی بسیار کم خواهد بود. در مقابل، بیشترین احتمال به قطع شدن مسیر گراند، خرابی شیلد کابلهای صوتی، لحیم سرد یا اتصال ناقص کانکتورها مربوط میشود.
بنابراین توصیه میشود ابتدا تمامی مسیرهای زمین و شیلدها بررسی شوند. سپس کانکتورها و نقاط لحیمکاری شده مورد بازبینی قرار گیرند. در نهایت، با تست پیوستگی مسیرهای گراند میتوان محل اصلی ایراد را شناسایی و مشکل نویز آمپلیفایر Sony LBT-V925 را برطرف کرد.
