درایوهای آسانسوری و اینورترهای کنترل دور موتور (VFD)، به سیستمهای حفاظتی بسیار سریعی مجهز هستند تا از سوختن ماژولهای گرانقیمت IGBT در برابر نوسانات ناگهانی جلوگیری کنند. یکی از چالشبرانگیزترین خطاهایی که تعمیرکاران الکترونیک صنعتی با آن مواجه میشوند، خطای Load Short (اتصال کوتاه بار) یا Output Short Circuit است؛ به ویژه زمانی که موتور کلاً به درایو متصل نیست و قطعات قدرت نیز همگی در تست دیودی سالم ارزیابی میشوند!
در این مقاله تخصصی از ادبینو، گام به گام بررسی میکنیم که چگونه خطای کاذب اتصال کوتاه در مدارات فیدبک اینورترهای توانبالا (نظیر درایوهای 7.5KW) شکل میگیرد و چطور بدون تعویض قطعات سالم، ریشه عیب را پیدا کنیم.
کالبدشکافی خطای کاذب Load Short در اینورتر

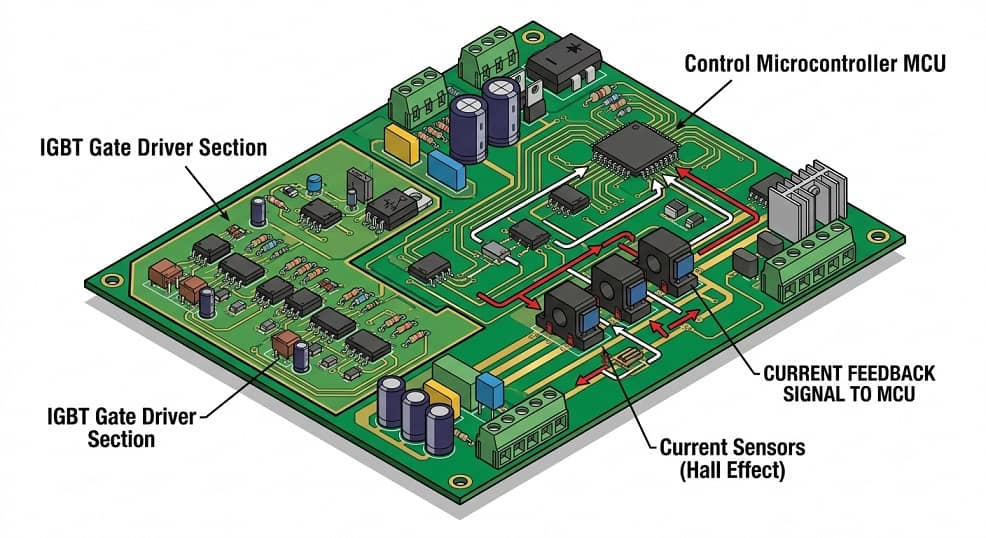

زمانی که خروجیهای اصلی درایو ($U, V, W$) به هیچ باری متصل نیستند و ماژول IGBT نیز شورت نشده است، صادر شدن خطای اتصال کوتاه نشاندهنده بروز مشکل در سیستم گزارشدهی خطا به میکروکنترلر است. میکروکنترلر مرکزی درایو چشم و گوشی برای دیدن خروجی ندارد؛ بلکه اطلاعات خود را از دو بخش فیدبک کلیدی دریافت میکند:
-
مدار تشخیص عدم اشباع (Desaturation Detection) در درایور گیت
-
سنسورهای سنجش جریان خروجی (Current Sensors)
اگر در مسیر عملکرد این دو بخش اغتشاش یا خرابی قطعات وجود داشته باشد، ولتاژ فیدبک ارسالشده به پایه میکروکنترلر تغییر کرده و دستگاه بلافاصله پس از روشن شدن، فرمان توقف صادر کرده و خطای بار میدهید.
چکلیست عملی عیبیابی درایو گام به گام
برای رفع این خطای شایع در درایوهای آسانسور، مراحل زیر را به ترتیب اولویت فنی دنبال کنید:
گام اول: پایش ولتاژهای منبع تغذیه سوئیچینگ (امپرومتر برد)
قبل از تعویض هر قطعهای، ولتاژهای خروجی ثانویه چاپر تغذیه را اندازه بگیرید. سنسورهای جریان اثر هال برای عملکرد صحیح به دو ولتاژ متقارن +15 ولت و -15 ولت نیاز دارند.
-
اگر خازنهای صافی خط منفی ۱۵ ولت دچار نشتی یا افت ظرفیت شده باشند، ولتاژ خروجی سنسور جریان به شدت جابهجا شده (Offset) و میکروکنترلر آن را به عنوان جریان اتصال کوتاه تفسیر میکند.
گام دوم: تست و عیبیابی سنسورهای جریان (Hall Effect Sensors)
سنسورهای جریان در خروجی اینورتر معمولاً دارای ۳ یا ۴ پایه هستند (تغذیه مثبت، تغذیه منفی، خروجی سیگنال و زمین).
-
روش تست: درایو را روشن کنید (بدون متصل بودن موتور). ولتاژ پایه سیگنال خروجی سنسور را نسبت به زمین (GND) بسنجید. در حالت ایده آل و عدم جریانکشی، ولتاژ این پایه باید دقیقاً صفر ولت (یا نزدیک به چند میلیولت) باشد. اگر ولتاژ این پایه عددی مثل ۲.۵ ولت یا بالاتر را نشان دهد، سنسور جریان سوخته است و باید تعویض شود.
گام سوم: بررسی اپتوکوپلرهای درایور گیت (Gate Driver ICs)
آیسیهای درایور گیت (مثل خانواده HCPL یا TLP) ولتاژ افت افت روی IGBT را در زمان روشن بودن مانیتور میکنند.
-
دیودهای فرکانس بالایی که به پایههای کلکتور/امیتر IGBT متصل هستند و وظیفه مانیتورینگ عدم اشباع را دارند چک کنید. شورتی یا نشتی این دیودهای فوقسریع (Ultra-Fast) عامل اصلی خطای Load Short کاذب است.
جدول خلاصه وضعیت تست قطعات فیدبک خطا
| قطعه مورد بررسی | محل قرارگیری در برد | وضعیت نرمال (بدون بار) | نشانه خرابی و بروز خطا |
| سنسور اثر هال جریان | شینههای خروجی U-V-W | ولتاژ خروجی سیگنال = ۰V | ولتاژ ثابت بالای ۱.۵V روی پایه سیگنال |
| خط تغذیه متقارن | خروجیهای چاپر منبع تغذیه | دقیقاً +15V و -15V ثابت | افت ولتاژ خط منفی به کمتر از -11V |
| دیودهای مانیتورینگ گیت | اطراف آیسیهای درایور IGBT | تست دیودی حدود ۰.۴V الی ۰.۶V | اتصال کوتاه (صفر ولت) یا قطع کامل دیود |
| اپتوکوپلرهای بخش حفاظت | مرز بین برد قدرت و کنترل | مقاومت بالای خروجی در حالت خاموش | نشتی داخلی خازنهای سرامیکی موازیشان |
اگر علاوه بر درایوهای کنترل دور، در بخش تغذیه بردهای الکترونیکی یا مدارات سوئیچینگ متغیر چالش دارید، مطالعه مقاله
راهنمای جامع متغیر کردن ولتاژ و جریان پاور با آیسی TL494
میتواند اطلاعات مفیدی درباره ساختارهای فیدبک به شما ارائه دهد.
بلوک دیاگرام المانهای بخش حفاظت و سنجش جریان (Current Sensing):
[خروجی موتور اینورتر] ───────► (سنسور جریان اثر هال)
│
[پایه سیگنال] ─── (ولتاژ نرمال: 0V)
│
▼
[مقاومت فیلتر]
│
├───┬─── [خازن سرامیکی] ───► زمین (GND)
│ │
│ └───► (آی سی تقویت کننده عملیاتی)
│ │
│ [خروجی خطا] ─── (5V در حالت خطا)
│ │
│ ▼
└────────► [پایه میکروکنترلر مرکزی]
📌 وضعیتهای ولتاژ پایه سیگنال جهت خطایابی سریع:
- حالت عادی (بدون بار): ۰ ولت ثابت روی پایه سیگنال.
- حالت اتصال کوتاه واقعی: ولتاژ مثبت یا منفی شدید (بسته به جهت جریان خروجی).
- حالت خطای کاذب سنسور: ولتاژ ثابت بالای ۱.۵ ولت به دلیل قطعی خط منفی ۱۵ ولت تغذیه سنسور.
برای درک بهتر ساختار حفاظتی و نحوه عملکرد مدارهای تشخیص اتصال کوتاه در درایورهای صنعتی، میتوانید مقاله علمی
مکانیزمهای حفاظت درایورهای گیت در برابر اتصال کوتاه در وبسایت توشیبا
را به عنوان مرجع مطالعه کنید.
