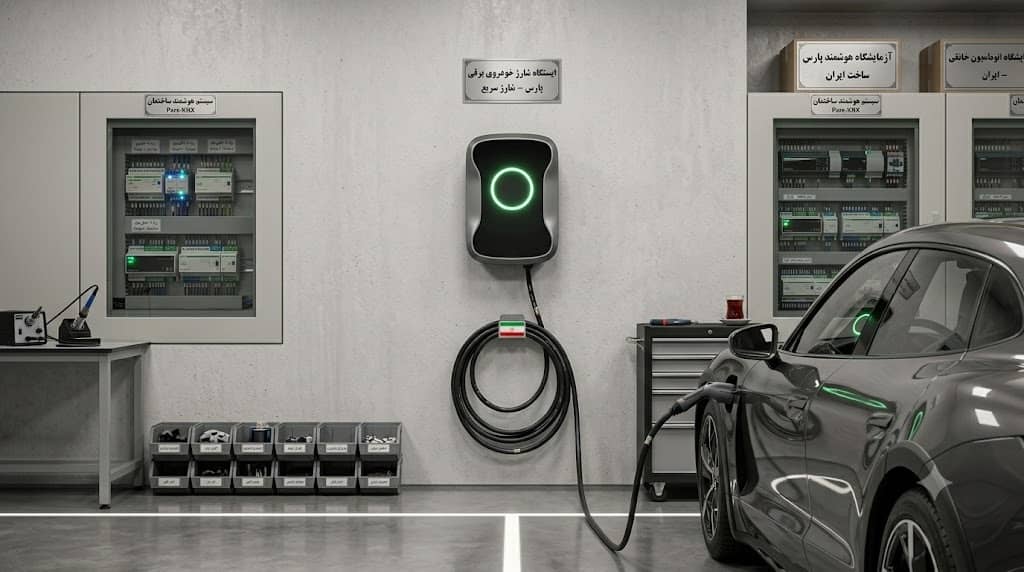

با ورود گسترده خودروهای پلاگینهیبرید و تمامالکتریکی به بازار، زیرساختهای تغذیه و روشهای شارژ خانگی و صنعتی به یکی از مهمترین چالشهای مهندسی برق تبدیل شده است. برخلاف تجهیزات معمولی ساختمان، یک شارژر خودروی برقی یا همان والباکس (Wallbox) برای ساعتهای متوالی جریانی مداوم و بالا از شبکه میکشد که این امر نیازمند محاسبات دقیق سایز کابل، لایههای حفاظتی و تامین دیماند مصرفی است.
عدم رعایت استانداردهای لازم در زمان سیمکشی ایستگاههای شارژ، نه تنها طول عمر باتری خودرو را کاهش میدهد، بلکه خطر افت ولتاژ شدید، ذوب شدن کابلها و آتشسوزی در تابلو برق ساختمان را به همراه دارد. در این مقاله تخصصی از پلتفرم ادبینو، اصول صفر تا صد نصب، تفاوت سطوح شارژ تکفاز و سهفاز و چکلیست حفاظتی والباکسها را کالبدشکافی خواهیم کرد.
۱. آشنایی با سطوح شارژ (Charging Levels) و ساختار جریان
شارژرهای خودروی برقی بر اساس سرعت شارژ و توان خروجی به سه سطح اصلی تقسیم میشوند که در محیطهای مسکونی و تجاری، بستر AC بیشترین کاربرد را دارد:
- شارژ سطح ۱ (خانگی معمولی): استفاده از کابلهای پرتابل متصل به پریزهای سنتی ۱۶ آمپر شهری. توان خروجی حدود ۲.۳ تا ۳.۷ کیلووات است و شارژ کامل باتری ممکن است بیش از ۲۰ ساعت زمان ببرد.
- شارژ سطح ۲ (والباکس AC): نصب دستگاههای دیواری والباکس در پارکینگها. این سیستمها به صورت تکفاز (تا ۷.۴ کیلووات) یا سهفاز (تا ۲۲ کیلووات) اجرا میشوند و فرآیند شارژ را به ۴ الی ۸ ساعت کاهش میدهند.
- شارژ سطح ۳ (ایستگاههای تندشارژ DC): تجهیزات فوقسریع صنعتی با توان بالای ۵۰ کیلووات که مستقیماً ولتاژ DC به باتری تزریق میکنند و برای مصارف عمومی و بینشهری کاربرد دارند.
بخوانید، چالشهای فنی راهاندازی و انتخاب والباکس (شارژر خودروی برقی) در پروژههای ساختمانی و صنعتی
۲. اصول محاسبات کابلکشی و آمپراژ والباکسهای خانگی
برای نصب یک والباکس استاندارد سطح ۲ (مثلاً با توان ۱۱ کیلووات سهفاز یا ۷.۴ کیلووات تکفاز)، مجری برق باید گامهای مهندسی زیر را با دقت پیادهسازی کند:
الف) محاسبه و انتخاب سایز کابل
یک شارژر ۳۲ آمپر تکفاز نیازمند خط اختصاصی مستقیم از تابلو اصلی مجتمع است. در مسافتهای کوتاه (زیر ۲۰ متر)، استفاده از کابل مسی با سایز ۶ × ۳ میلیمتر مربع الزامی است. در صورت افزایش مسافت جهت جلوگیری از افت ولتاژ (Voltage Drop) بیش از ۲ درصد، باید سایز کابل به ۱۰ میلیمتر مربع ارتقا یابد.
ب) لایههای حفاظتی الکتریکی در کابلکشی
در تابلو توزیع فرعی مینیاتوری مخصوص شارژر، باید از کلیدهای حفاظتی زیر استفاده شود:
۱. کلید مینیاتوری (MCB) تیپ C متناسب با آمپراژ دستگاه (مثلاً ۴۰ آمپر برای شارژر ۳۲ آمپری).
۲. کلید محافظ جان یا نشت جریان (RCD) ترجیحاً تیپ B؛ زیرا شارژرهای خودروی برقی میتوانند جریانهای نشتی کاملاً مستقیم (DC) ایجاد کنند که محافظ جانهای معمولی (تیپ AC) قادر به تشخیص آن نیستند.
بخوانید، راهنمای جامع عیبیابی یو پی اس (UPS)؛ روشهای تست مدار شارژر و تعمیر برد قدرت
۳. استانداردهای کانکتور و نازلهای شارژ خودرو برقی
انواع کابل و خروجی والباکسها بر اساس پروتکل کشورهای سازنده خودرو متفاوت است. امروزه استاندارد **تایپ ۲ (Type 2 / IEC 62196)** که به کانکتور اروپایی یا منیکز معروف است، به عنوان استاندارد اصلی در اکثر خودروهای مدرن و ایستگاههای شارژ داخلی مورد بهرهبرداری قرار میگیرد. این کانکتور توانایی عبور جریانهای تکفاز و سهفاز را در بستری ایمن به همراه پینهای دیتا جهت ارتباط خودرو با کنترلر شارژر فراهم میسازد.
بخوانید،
جدول مرجع زیرساخت کابلکشی و تجهیزات حفاظتی والباکسها
| توان والباکس | نوع اتصال شبکه | حداقل سایز کابل مسی (مسافت کوتاه) | ظرفیت فیوز مینیاتوری پیشنهادی |
|---|---|---|---|
| 3.7 kW (16A) | تکفاز (1P + N + PE) | 3 × 2.5 mm² | ۲۰ آمپر – تیپ C |
| 7.4 kW (32A) | تکفاز (1P + N + PE) | 3 × 6 mm² | ۴۰ آمپر – تیپ C |
| 11 kW (16A) | سهفاز (3P + N + PE) | 5 × 2.5 mm² | ۲۰ آمپر سهفاز (چهار پل) |
| 22 kW (32A) | سهفاز (3P + N + PE) | 5 × 6 mm² | ۴۰ آمپر سهفاز (چهار پل) |
سوالات متداول کاربران (FAQ)
۱. چرا وجود چاه ارت استاندارد برای راهاندازی شارژر خودرو برقی حیاتی است؟
اکثر والباکسهای هوشمند پیش از آغاز فرآیند سوییچینگ قدرت و تزریق جریان، مقاومت اتصال به زمین (Earth Resistance) را ارزیابی میکنند. در صورتی که ساختمان فاقد سیستم ارتینگ استاندارد باشد یا مقاومت چاه ارت بالا باشد، شارژر خطای گراندینگ داده و جهت حفظ ایمنی خودرو، فرآیند شارژ را به طور کامل متوقف میکند.
۲. کنترلر هوشمند داخل والباکس چگونه از پریدن فیوز اصلی ساختمان جلوگیری میکند؟
والباکسهای پیشرفته به سیستم مدیریت بار پویا (Dynamic Load Management – DLM) مجهز هستند. این فناوری با نمونهبرداری لحظهای از کل جریان مصرفی مجتمع، در ساعاتی که مصرف ساختمان بالا است (مثل اوج بار شبانه)، توان خروجی شارژر خودرو را به طور خودکار کاهش میدهد تا از تریپ خوردن و پریدن فیوز اصلی جلوگیری شود.
بخوانید، راهنمای جامع طراحی و اجرای سیستم روشنایی هوشمند؛ اصول سیمکشی و پیادهسازی رلههای تابلویی
نتیجهگیری و توسعه زیرساختهای الکتریکی در ادبینو
اجرا و سیمکشی ایستگاههای شارژ خودروی برقی نیازمند نگاهی دقیق به ظرفیتهای شبکه، کیفیت هادیها و استفاده از لایههای مدرن حفاظتی نظیر محافظ جانهای تیپ B است. گام برداشتن در مسیر این تکنولوژی نوین، ارزش افزوده پایداری را برای سازهها و پروژههای مدرن ساختمانی به همراه خواهد داشت.
