اینورتر صنعتی (VFD) چیست و چه وظیفهای دارد؟

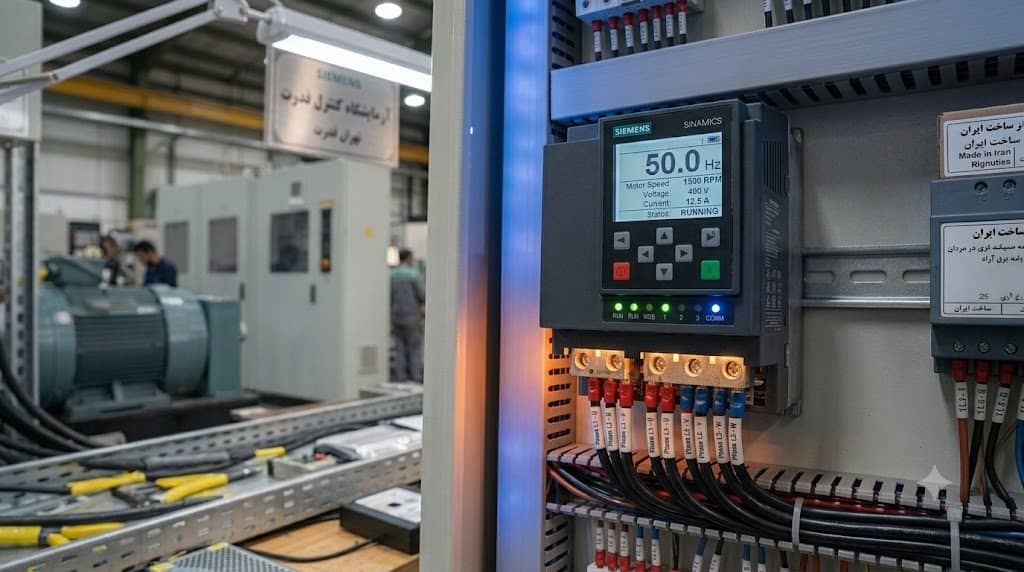

اینورتر صنعتی که در فضای مهندسی به آن درایو (Drive) یا VFD (Variable Frequency Drive) نیز گفته میشود، یک تجهیز الکترونیک قدرت است که بین منبع تغذیه و الکتروموتور قرار میگیرد. وظیفه اصلی این دستگاه، تنظیم سرعت و گشتاور موتور الکتریکی از طریق تغییر همزمان ولتاژ و فرکانس منبع تغذیه است.
برخلاف تصور عموم که اینورتر را صرفاً یک مبدل برق DC به AC میدانند، درایوهای صنعتی فرآیند بسیار پیچیدهتری را انجام میدهند تا بتوانند کنترل ۱۰۰ درصدی روی دور موتور داشته باشند.
بخوانید، راهنمای جامع محاسبات، طراحی و تجهیز بانک خازنی صنعتی + فرمولهای اصلاح ضریب توان
مکانیزم و نحوه عملکرد یک درایو فرکانس متغیر
یک اینورتر صنعتی برای کنترل فرکانس خروجی، جریان برق ورودی را در سه مرحله اصلی پردازش میکند:
- بخش یکسوساز (Rectifier): ابتدا برق ورودی AC (تکفاز یا سهفاز) توسط دیودها یا تریستورها به برق DC (مستقیم) تبدیل میشود.
- لینک واسط یا فیلتر (DC Bus): برق DC تولیدشده حاوی موج و ناپایداری است؛ خازنهای بزرگ در این مرحله ولتاژ را کاملاً صاف و ذخیره میکنند.
- بخش بخشوار ساز یا اینورتر (Inverter): در این مرحله کلیدی، ترانزیستورهای پیشرفته IGBT با سوییچزنی فوقالعاده سریع به روش PWM، برق DC را مجدداً به یک موج سینوسی AC اما با فرکانس و ولتاژ کاملاً دلخواه و کنترلشده تبدیل کرده و به موتور میفرستند.
بخوانید، هنر تعمیر بردهای سوخته؛ راهنمای ترمیم ترکهای قطعشده، پدهای کنده شده SMD و مدارات زغالشده
چرا باید از اینورتر صنعتی استفاده کنیم؟ (مزایای کلیدی)
استفاده از درایوها در پمپها، فنها، نوار نقالهها و خطوط جرثقیل مزایای چشمگیری دارد که سرمایهگذاری روی آنها را کاملاً توجیهپذیر میکند:
۱. کاهش فوقالعاده مصرف انرژی و هزینههای برق
الکتروموتورها در سیستمهای سنتی همواره با حداکثر سرعت کار میکنند و برای کنترل جریان خروجی (مثلاً در پمپ آب) از شیرهای مکانیکی استفاده میشود. اینورتر اجازه میدهد سرعت خود موتور بر اساس نیاز واقعی کاهش یابد. طبق قوانین هیدرولیک، تنها ۲۰٪ کاهش سرعت موتور، میتواند مصرف توان مصرفی را تا نزدیک به ۵۰٪ کاهش دهد!
۲. حذف جریان هجومی و راهاندازی نرم (Soft Start)
موتورهای الکتریکی در لحظه روشن شدن مستقیم، جریانی بین ۵ تا ۷ برابر جریان نامی خود از شبکه میکشند که باعث افت ولتاژ شدید در کارگاه میشود. اینورتر موتور را به صورت کاملاً نرم و شیبدار راه اندازی میکند تا جریان مصرفی در لحظه استارت از جریان نامی فراتر نرود.
بخوانید، راهنمای جامع ماژول ESP32: انقلاب در پروژههای اینترنت اشیاء (IoT)
۳. افزایش طول عمر تجهیزات مکانیکی
شتابگیری و توقف نرم موتور، ضربات ناگهانی (ضربه قوچ در پمپها و تنشهای کششی در گیربکسها و تسمهها) را کاملاً حذف کرده و هزینههای تعمیرات و نگهداری را به حداقل میرساند.
انواع کدهای کنترلی در اینورترهای صنعتی
اینورترها بر اساس منطق و نوع پردازشی که روی موتور اعمال میکنند، به مدلهای مختلفی تقسیم میشوند:
| نوع کنترل درایو | نحوه عملکرد | بهترین کاربردها |
|---|---|---|
| کنترل V/F (ولتاژ/فرکانس) | نسبت ولتاژ به فرکانس را ثابت نگه میدارد. سادهترین و ارزانترین روش است. | فنهای صنعتی، پمپهای آب، سانتریفیوژها |
| کنترل برداری حلقه باز (Sensorless Vector) | موقعیت مغناطیسی روتور را بدون سنسور تخمین میزند و گشتاور بالایی در سرعتهای پایین میدهد. | میکسرها، نوار نقالههای سنگین، پلههای برقی |
| کنترل برداری حلقه بسته (Closed-Loop Vector) | با استفاده از سنسور انکودر، بازخورد دقیقی از سرعت لحظهای موتور گرفته و دقت ۱۰۰ درصدی ایجاد میکند. | آسانسورها، جرثقیلهای سنگین (تجهیزات بالابری)، صنایع چاپ دقیق |
راهنمای گامبهگام انتخاب و خرید اینورتر صنعتی
برای انتخاب یک درایو بهینه و جلوگیری از سوختن یا کارایی ضعیف آن، باید به پارامترهای زیر دقت فرمایید:
- ولتاژ ورودی و فاز: آیا برق کارگاه شما تکفاز (۲۲۰ ولت) است یا سهفاز (۳۸۰ ولت)؟ درایوهای تکفاز به سهفاز برای محیطهای بدون برق صنعتی ایدهآل هستند.
- توان الکتروموتور (کیلووات یا اسب بخار): توان اینورتر باید همواره مساوی یا یک رنج بالاتر از توان موتور انتخاب شود.
- نوع بار (سنگین کار یا سبک کار): بارهایی مثل فن سبککار هستند، اما تجهیزاتی مثل سنگشکنها یا بالابرها سنگینکار (Heavy Duty) بوده و نیاز به اینورتر با قابلیت تحمل جریان اضافه بار دارند.
- برند و پشتیبانی فنی: برندهای معتبری مانند زیمنس، ABB، یاسکاوا و در رنجهای اقتصادیتر برندهای دلتا و اینوت گزینههای پایداری در بازار ایران هستند.
بخوانید، عوارض، عیبیابی و تعمیرات برد درایوهای صنعتی و آسانسوری (با تمرکز بر درایو دلتا و خطاهای رایج)
نتیجهگیری و جمعبندی
اینورتر صنعتی کلید اصلی هوشمندسازی خطوط تولید، کاهش چشمگیر هزینههای بهای برق کارگاه و حفاظت از موتورهای گرانقیمت شماست. انتخاب نادرست این تجهیز میتواند آسیبهای مالی جدی به سیستم اتوماسیون شما وارد کند.
