ظرفیت خازن با نماد $C$ نمایش داده شده و واحد اندازه‌گیری آن در سیستم بین‌المللی یکاها (SI)، فاراد (Farad) با علامت اختصاصی $F$ است. از آنجا که یک فاراد واحد بسیار بزرگی است، در عمل از پیشوندهای میکروفاراد ($\mu\text{F}$)، نانوفاراد ($\text{nF}$) و پیکوفاراد ($\text{pF}$) استفاده می‌شود. خازن‌ها بر اساس اصل ذخیره‌سازی بار الکتریکی ($Q = C \times V$) عمل کرده و مانع از تغییرات ناگهانی ولتاژ در مدار می‌شوند.

نقش خازن‌ها در صنعت بسیار گسترده است؛ از صاف کردن ریپل ولتاژ AC پس از یکسوسازی در منابع تغذیه، کوپلاژ و دکوپلاژ سیگنال‌های AC و DC در آمپلی‌فایرها، تا اصلاح ضریب توان (Power Factor Correction – PFC) در تابلوهای بانک خازنی برای کاهش توان راکتیو و حذف جریمه‌های برق صنعتی. خازن‌ها در انواع مختلفی شامل خازن‌های الکترولیتی، سرامیکی، پلی‌استر، تانتالیوم و خازن‌های اصلاح ضریب توان روغنی و خشک ساخته می‌شوند.

در این مقاله مرجع و تخصصی از پلتفرم **اَدبینو**، ساختار فیزیکی خازن، فرمول‌های ریاضی و فیزیکی، رفتارهای فرکانسی، استانداردهای بین‌المللی IEEE و IEC، جدول مقایسه کامل انواع خازن، راهنمای تست سلامت با مولتی‌متر و ESR متر، و پاسخ به پرسش‌های کلیدی مهندسان برق و الکترونیک به دقت بررسی خواهد شد.

کالبدشکافی عمیق ساختار خازن، قوانین الکترواستاتیک، انواع قطعات و استانداردهای صنعتی

برای درک کامل عملکرد خازن در مدارهای فرکانس بالا، منابع تغذیه و تابلوهای برق صنعتی، باید ساختار فیزیکی، دی‌الکتریک و روابط ریاضی حاکم بر آن را به طور عمیق تحلیل کرد:

۱. ساختار فیزیکی و فرمول بنیادی ظرفیت خازن

ساختار پایه هر خازن شامل دو صفحه هادی (رسانا) است که توسط یک ماده عایق به نام **دی‌الکتریک (Dielectric)** از یکدیگر جدا شده‌اند. هنگامی که ولتاژی به دو سر صفحات اعمال می‌شود، بارهای مثبت روی یک صفحه و بارهای منفی روی صفحه دیگر تجمع یافته و یک میدان الکتریکی در داخل دی‌الکتریک ایجاد می‌کنند.

ظرفیت یک خازن تخت با رابطه زیر محاسبه می‌شود:

$$C = \varepsilon \frac{A}{d} = \varepsilon_0 \varepsilon_r \frac{A}{d}$$

• $\varepsilon_0$ (ضریب نفوذپذیری خلاء): ثابت فیزیکی برابر با $8.854 \times 10^{-12} \ \text{F/m}$.
• $\varepsilon_r$ (ثابت دی‌الکتریک نسبی): ویژگی ماده عایق بین صفحات (مانند هوا، سرامیک، کاغذ، میکا یا پلی‌استر). هرچه این ضریب بالاتر باشد، توانایی ذخیره‌سازی بار بیشتر است.
• $A$ (مساحت صفحات): هرچه مساحت صفحات بیشتر باشد، ظرفیت خازن به صورت مستقیم افزایش می‌یابد.
• $d$ (فاصله بین صفحات): هرچه فاصله صفحات کمتر باشد، میدان الکتریکی قوی‌تر شده و ظرفیت خازن افزایش می‌یابد.

۲. رفتار خازن در مدارهای DC و AC (راکتانس خازنی)

خازن در مدارهای جریان مستقیم (DC) پس از شارژ کامل مانند یک کلید باز (Open Circuit) عمل کرده و مانع عبور جریان DC می‌شود. اما در مدارهای جریان متناوب (AC)، خازن مداوماً شارژ و دشارژ می‌شود و جریان AC را از خود عبور می‌دهد.

مقاومت خازن در برابر جریان متناوب را **راکتانس خازنی (Capacitive Reactance)** می‌نامند که با $X_C$ نمایش داده شده و بر حسب اهم ($\Omega$) اندازه‌گیری می‌شود:

$$X_C = \frac{1}{2 \pi f C}$$

طبق این رابطه، با افزایش فرکانس ($f$) یا افزایش ظرفیت ($C$)، راکتانس خازنی کاهش یافته و خازن سیگنال‌های فرکانس بالا را به راحتی از خود عبور می‌دهد. این ویژگی پایه و اساس طراحی فیلترهای الکترونیکی (پایین‌گذر، بالاگذر و میان‌گذر) است.

۳. دسته بندی جامع انواع خازن‌ها در برق و الکترونیک

خازن‌ها بر اساس نوع دی‌الکتریک، قطبیت و کاربرد صنعتی به دسته‌های زیر تقسیم می‌شوند:

الف) خازن‌های قطب‌دار (Polarized Capacitors)

• خازن الکترولیتی آلومینیومی (Aluminum Electrolytic): دارای ظرفیت بسیار بالا (از ۰.۱ تا چندین هزار میکروفاراد) و ولتاژ کاری متنوع. دارای قطب مثبت و منفی مشخص. کاربرد اصلی در صافی خروجی یکسوسازها و منابع تغذیه.
• خازن تانتالیوم (Tantalum): دارای ابعاد کوچک‌تر، پایداری فرکانسی عالی، جریان نشتی بسیار پایین و طول عمر بالا نسبت به الکترولیتی معمولی. بسیار حساس به ولتاژ معکوس.

ب) خازن‌های بدون قطب (Non-Polarized Capacitors)

• خازن سرامیکی (Ceramic): ارزان‌ترین و متداول‌ترین خازن فرکانس بالا. دارای ظرفیت‌های پایین (پیکوفاراد تا چند میکروفاراد) و مقاومت معادل سری (ESR) بسیار پایین. عالی برای دکوپلاژ و حذف نویز بردهای دیجیتال.
• خازن فیلمی / پلی‌استر / پلی‌پروپیلن (Film / Mylar / MKP): دارای پایداری حرارتی فوق‌العاده، تحمل ولتاژهای بالا (تا چند هزار ولت) و خاصیت خودترمی (Self-healing). کاربرد در مدارهای سوئیچینگ، فیلترهای EMI و مدارهای متناوب.
• خازن میکا (Mica): دارای دقت بسیار بالا و تلفات اپتیکی و فرکانسی بسیار پایین. کاربرد در مدارهای مخابراتی RF.

ج) خازن‌های اصلاح ضریب توان و صنعتی (Power Factor Correction Capacitors)

این خازن‌ها در ابعاد بزرگ برای تابلوهای برق صنعتی سه فاز ساخته می‌شوند. وظیفه آن‌ها تولید توان راکتیو پیش‌فاز جهت خنثی‌سازی توان راکتیو پس‌فاز ناشی از بار‌های القایی (الکتروموتورها و ترانسفورماتورها) است. این خازن‌ها به دو صورت **خشک (روکشی با رزین)** و **روغنی** تولید می‌شوند.

د) ابرخازن‌ها (Supercapacitors / Ultracapacitors)

خازن‌هایی با ظرفیت‌های فوق‌العاده سنگین (از چند فاراد تا چند هزار فاراد) که چگالی انرژی بسیار بالاتری نسبت به خازن‌های معمولی دارند و به عنوان جایگزین یا مکمل باتری‌ها در سیستم‌های پشتیبان و خودروهای الکتریکی استفاده می‌شوند.

۴. استانداردهای بین‌المللی مرجع در حوزه خازن‌های الکتریکی

طراحی، ساخت، روش‌های آزمون و ایمنی خازن‌ها تحت استانداردهای بین‌المللی ارزیابی می‌شوند. استانداردهای کدهای علامت‌گذاری خازن‌ها بر اساس سند IEC 60062 (Marking codes for resistors and capacitors) تعیین گردیده‌اند. همچنین الزامات ساخت و ایمنی خازن‌های اصلاح ضریب توان صنعتی در شبکه‌های فشار ضعیف بر اساس استاندارد مرجع IEC 60831 (Shunt power capacitors of the self-healing type for a.c. systems) بررسی می‌شوند. علاوه بر این، روش‌های استاندارد تست و ارزیابی خازن‌های فشار قوی قدرت در سند IEEE Std 18 (IEEE Standard for Shunt Power Capacitors) تشریح شده است.

جدول مقایسه: ممیزی تخصصی انواع خازن‌های کاربردی در صنعت و الکترونیک

جدول زیر مقایسه‌ای جامع میان انواع اصلی خازن‌ها جهت انتخاب صحیح در طراحی مدارات و تجهیزات برق صنعتی ارائه می‌دهد:

در صورتی که بردهای الکترونیکی صنعتی، منابع تغذیه سوئیچینگ، درایوهای VFD یا تابلوهای خازنی کارخانه شما دچار خرابی خازن یا آسیب‌های ناشی از ریپل شده‌اند، می‌توانید از خدمات عیب‌یابی و تعمیرات تخصصی آلان تعمیر استفاده کنید.

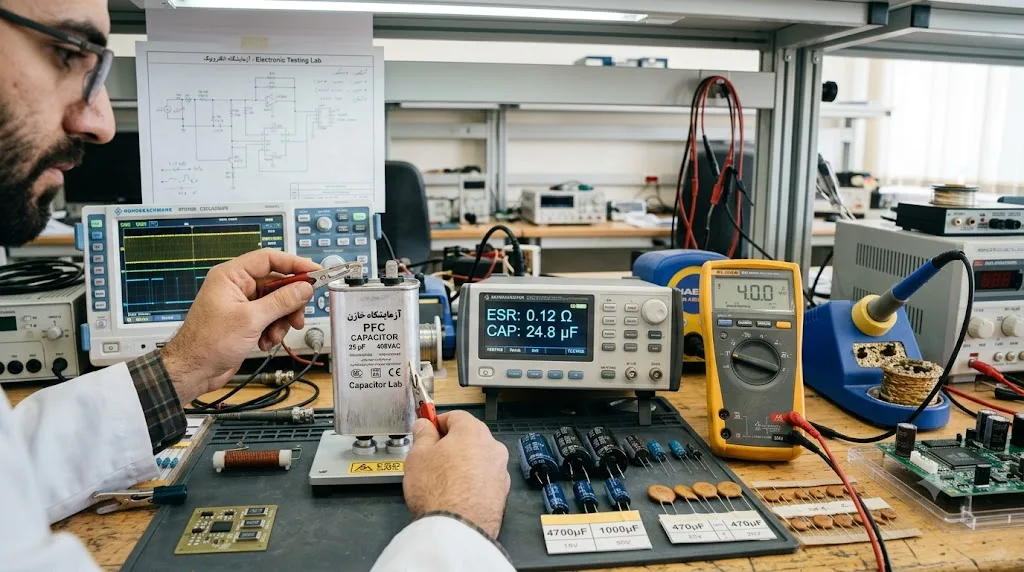

پروتکل اجرایی تخلیه، تست سلامت و اندازه‌گیری ESR خازن‌های الکترونیکی و صنعتی

جهت عیب‌یابی دقیق خازن‌ها و جلوگیری از خطرات برق‌گرفتگی یا آسیب به تجهیزات اندازه‌گیری، دستورالعمل زیر را گام‌به‌گام دنبال کنید:

سوالات متداول کاربران درباره خازن‌ها

۱. علت باد کردن خازن‌های الکترولیتی چیست؟

علت اصلی باد کردن خازن، کارکرد در دمای بالا، اعمال ولتاژ بیش از حد مجاز، یا وجود ریپل جریانی زیاد در مدار است که باعث جوش آمدن الکترولیت داخلی و تولید گاز و در نتیجه ایجاد فشار به بدنه آلومینیومی می‌شود.

۲. آیا می‌توان در مدار خازن الکترولیتی با ولتاژ بالاتر قرار داد؟

بله، استفاده از خازنی با همان ظرفیت اما با ولتاژ نامی بالاتر (مثلاً جایگزین کردن خازن ۱۶ ولت با ۲۵ ولت) نه‌تنها مشکلی ایجاد نمی‌کند بلکه طول عمر و پایداری مدار را افزایش می‌دهد. اما ظرفیت خازن نباید تغییر کند.

۳. خازن راه انداز (Starting) و خازن دائم در کار (Run) الکتروموتور چه تفاوتی دارند؟

خازن راه‌انداز دارای ظرفیت بالا و زمان کاری کوتاه است و پس از راه افتادن موتور توسط کلید گریز از مرکز از مدار خارج می‌شود. اما خازن دائم در کار دارای ظرفیت کمتر و ساختار فیلمی (MKP) بوده و همواره در مدار باقی می‌ماند.

۴. منظور از کد ۳ رقمی روی خازن‌های سرامیکی (مثلاً 104) چیست؟

دو رقم اول (۱۰) ارقام معنادار و رقم سوم (۴) تعداد صفرهای جلوی آن بر حسب پیکوفاراد است. بنابراین کد ۱۰۴ یعنی $100,000\text{ pF}$ که معادل $100\text{ nF}$ یا $0.1\mu\text{F}$ است.

۵. چرا در بانک‌های خازنی صنعتی از راکتور دیتون (فیلتر هارمونیک) استفاده می‌شود؟

وجود هارمونیک‌های ولتاژ و جریان در شبکه‌های صنعتی باعث تشدید (رزونانس) خازن‌ها و سوختن آن‌ها می‌شود. اتصال سری راکتورهای حذف هارمونیک با خازن، فرکانس رزونانس را فرار داده و از خازن‌ها محافظت می‌کند.

تامین و خرید عمده انواع خازن‌های صنعتی و الکترونیکی از بازارگاه تخصصی اَدبینو

خازن‌ها از کلیدی‌ترین قطعات در ذخیره‌سازی انرژی، اصلاح کیفیت توان، فیلتراسیون نویز و راه‌اندازی تجهیزات برقی هستند. شناخت صحیح ویژگی‌هایی نظیر ظرفیت، ولتاژ کاری، ESR و محدوده دمایی، گامی حیاتی در طراحی تجهیزات با دوام است.
