حل مشکل قطع و وصل شدن مداوم ESP32-C3 Super Mini (راهنمای جامع)
ماژولهای ESP32-C3 Super Mini به دلیل ابعاد بسیار کوچک و قیمت مناسب، محبوبیت بالایی در پروژههای اینترنت اشیاء (IoT) پیدا کردهاند. با این حال، بسیاری از طراحان و مهندسان الکترونیک در همان گام اول راهاندازی با یک چالش کلافهکننده مواجه میشوند: قطع و وصل شدن مداوم پورت COM به محض اتصال کابل USB و خطای عدم آپلود کد.
در این مطالعه موردی، ریشه این پدیده را بررسی کرده و راهکارهای عملی نرمافزاری و سختافزاری آن را گامبهگام پیادهسازی میکنیم.
تحلیل رفتار ماژول: نشانههای خطا
اگر ماژول شما دچار این پدیده شده باشد، معمولاً دو نشانه زیر را مشاهده میکنید:
-
اتصال ناپایدار: با اتصال کابل به کامپیوتر، پورت شناسایی میشود اما هر ۲ ثانیه یکبار صدای قطع و وصل ویندوز (Disconnect/Connect) میآید و پورت در Device Manager میپرد.
-
قفل شدن در حالت بوتلودر: وقتی دکمه BOOT را نگه میدارید و RESET را میزنید، پورت ثابت میشود؛ اما هنگام آپلود کد در Arduino IDE، فرآیند با خطا (Timeout/Failed to connect) متوقف میشود.
ریشه فنی مشکل چیست؟
این اختلال به دو علت اصلی (سختافزاری و نرمافزاری) رخ میدهد:
-
ضعف مدار ریست اتوماتیک (سختافزار): میکروکنترلر برای سوئیچ اتوماتیک بین حالت پروگرام و اجرای کد، نیاز به یک مدار تاخیر زمانبندیشده روی پین
EN(یا همانCHIP_PU) دارد. در طراحی برخی بردهای ساخت چین، خازن این بخش حذف یا تضعیف شده که منجر به ریست پیاپی تراشه میشود. -
تنظیمات ناهمخوان USB-CDC (نرمافزار): تراشه ESP32-C3 دارای یک پورت USB داخلی است. اگر پس از بوت، نرمافزار این پورت را به درستی مدیریت نکند، ارتباط سریال مجازی فوراً قطع میشود.
گامهای عملی برای رفع مشکل
برای حل این چالش، مراحل زیر را به ترتیب اولویت انجام دهید:
اصلاح تنظیمات نرمافزاری در Arduino IDE (بدون نیاز به لحیمکاری)
پیش از دست بردن به سختافزار، ابتدا مطمئن شوید تنظیمات کامپایلر درست است:
-
نرمافزار Arduino IDE را باز کنید.
-
از منوی بالا به مسیر Tools > Board رفته و بورد خود را دقیقاً انتخاب کنید (مثلاً
ESP32C3 Dev Module). -
در همان منوی Tools، گزینه
USB CDC On Bootرا پیدا کرده و آن را روی حالتEnabledتنظیم کنید. -
ماژول را با نگه داشتن دکمه BOOT و فشردن RESET به پورت وصل کنید تا پایدار شود، سپس اقدام به آپلود یک کد کاملاً ساده (مثل Blink) کنید.
اصلاح سختافزاری مدار ریست (راهکار قطعی)
اگر روش اول پاسخگو نبود، مشخص است که برد شما فاقد خازن تاخیر مناسب است. برای خلاص شدن همیشگی از نگه داشتن دکمههای BOOT و RESET، مراحل زیر را اجرا کنید:
نکته فنی مهم: پین شماره ۷ آیسی (پین EN) بسیار ریز است؛ به هیچ وجه روی پایههای خود آیسی لحیمکاری نکنید!
-
یک خازن ۱۰ میکروفاراد الکترولیتی یا تانتالیوم (۱۶ ولت) تهیه کنید.
-

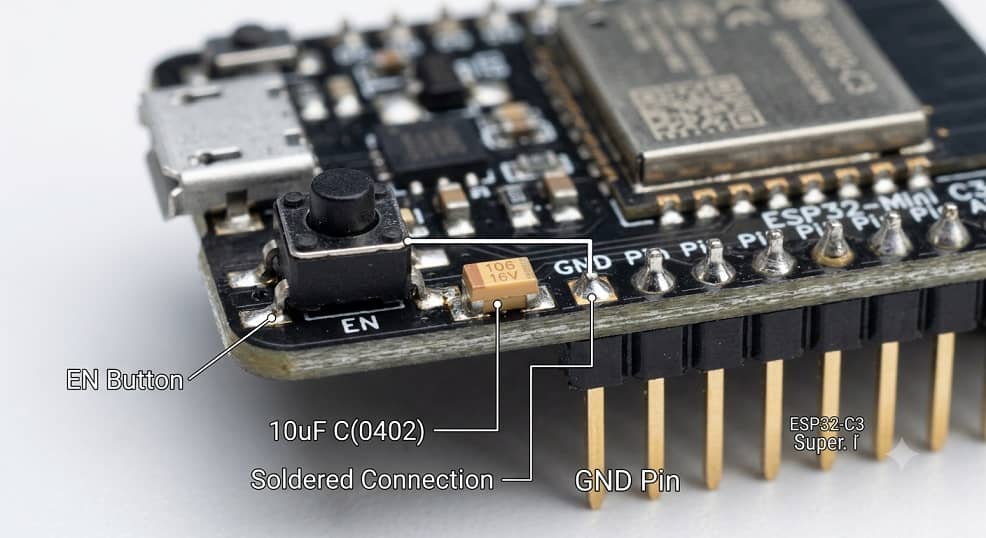

پایه مثبت خازن را به پشت دکمه سختافزاری EN روی بورد (پایهای که به خط سیگنال EN متصل است) لحیم کنید.
-
پایه منفی خازن را به یکی از پینهای GND روی لبه بورد متصل کنید.
با اضافه شدن این خازن ۱۰ میکرو فاراد، پایداری ولتاژ پین ریست تامین شده و سیستم مدیریت پورت اتوماتیک آردوینو بدون مشکل کار خواهد کرد.
