استفاده از دیمرها برای کنترل دمای المنتهای حرارتی در صنایع مختلف از جمله صنایع بستهبندی، گلخانهها، کوره ها و سیستمهای گرمایشی بسیار رایج است. با این حال، یکی از دغدغههای همیشگی تکنسینها، سوختن مکرر دیمرهای تجاری در کارکردهای طولانیمدت (مانند شیفتهای ۱۶ ساعته) است؛ حتی اگر روی بدنه آنها عنوان «دیمر صنعتی ۲۰۰۰ وات یا ۴۰۰۰ وات» درج شده باشد!
در این مقاله تخصصی از ادبینو، با محاسبات ریاضی و قوانین الکترونیک قدرت بررسی میکنیم که چرا دیمرها زیر بار المنت کم میآورند و چطور میتوان یک دیمر جانسخت و ابدی برای این نوع کاربریها طراحی کرد یا خرید.
تحلیل مهندسی: چرا دیمر صنعتی شما میسوزد؟
برای ریشهیابی این مشکل، بیایید فرض کنیم کاربر از چند رشته المنت ۲۵ اهم بر متر با طولهای ۸ متری استفاده میکند.
۱. محاسبات الکتریکی بار
-
مقاومت یک المنت ۸ متری: $8\text{ meter} \times 25\text{ }\Omega\text{/meter} = 200\text{ }\Omega$
-
جریان تک المنت در برق ۲۲۰ ولت: $I = \frac{V}{R} = \frac{۲۲۰}{۲۰۰} = ۱.۱ \text{ A}$
-
توان تک المنت: $P = V \times I = ۲۲۰ \times ۱.۱ = ۲۴۲ \text{ W}$
اگر کاربر ۴ عدد از این المنتها را به صورت موازی به یک دیمر متصل کند:
-
جریان کل: $۴ \times ۱.۱ \text{ A} = ۴.۴ \text{ A}$
-
توان کل: $۴ \times ۲۴۲ \text{ W} = ۹۶۸ \text{ W}$ (حدود ۱۰۰۰ وات)
۲. فریب توان نامی در بازار (توان نامی در برابر توان واقعی)
دیمری که در بازار به عنوان ۲۰۰۰ وات فروخته میشود، معمولاً از یک ترایاک ۱۲ یا ۱۶ آمپری (مانند BTA16) با یک هیتسینک آلومینیومی بسیار کوچک استفاده میکند. توان ۲۰۰۰ وات ذکر شده، توان نامی لحظهای (Peak Power) است.
در قطعات نیمههادی، وقتی جریان به صورت مداوم (مثلاً ۱۶ ساعت پشت سر هم) از ترایاک عبور میکند، حرارت شدیدی در لایه پیوند (Junction) قطعه تولید میشود. اگر هیتسینک نتواند این گرما را سریعاً دفع کند، دمای ترایاک از ۱۲۵ درجه سانتیگراد فراتر رفته، قطعه دچار اتصال کوتاه (Short Circuit) شده و اصطلاحاً میسوزد. در این حالت دیمر یا کلاً قطع میشود یا خروجی آن یکسره (برق مستقیم ۲۲۰ ولت بدون کنترل) میگردد.
معرفی ترایاک طلایی برای کارکرد مداوم: BTA41-800B
اگر میخواهید دیمر شما در بارهای مداوم آسیب نبیند، راهحل اصلی، ارتقای ترایاک و سیستم باندینگ حرارتی آن است. برای بارهایی با جریان مداوم بین ۴ تا ۱۰ آمپر، بهترین گزینه استفاده از ترایاک BTA41 است.
چرا BTA41؟
-
تحمل جریان بالا (۴۱ آمپر): وقتی برای یک بار ۴.۴ آمپری از یک سوئیچ ۴۱ آمپری استفاده میکنید، حاشیه امنیت (Safety Margin) را نزدیک به ۱۰ برابر بالا بردهٰاید. این امر استرس حرارتی روی قطعه را به صفر نزدیک میکند.
-
بدنه ایزوله (Insulated Tab): سری دیمرهایی که پسوند BTA دارند (برخلاف سری BTB)، بدنه فلزی پشت آنها از پایههای الکتریکی داخل آیسی ایزوله است. این ویژگی به شما اجازه میدهد ترایاک را بدون نیاز به طلق عایق، مستقیماً به یک هیتسینک بزرگ فلزی یا بدنه جعبه پیچ کنید تا انتقال حرارت به حداکثر برسد.
جدول مقایسه ترایاکهای پرکاربرد در دیمرهای صنعتی
| مدل ترایاک | جریان نامی (حداکثر) | جریان کارکرد مداوم پیشنهادی | نوع بدنه (از نظر عایق) | کاربرد مناسب |
| BTA16 | ۱۶ آمپر | حداکثر ۳ آمپر | ایزوله (پلاستیک/فلز) | بارهای سبک (فن، لامپ) |
| BTA24 | ۲۴ آمپر | حداکثر ۶ آمپر | ایزوله | بارهای نیمه صنعتی کوتاه مدت |
| BTA41 | ۴۱ آمپر | حداکثر ۱۵ آمپر مداوم | ایزوله (بسته بندی TO-3P) | المنتهای حرارتی سنگین، کوره و کارکرد مداوم |
نقش حیاتی مدار اسنابر (Snubber Circuit) در بارهای المنت
شاید تصور کنید المنت یک بار خالص مقاومتی است؛ اما المنتهای سیمپیچی شده در متراژ بالا (مانند المنتهای ۸ و ۱۰ متری)، دارای مشخصههای سلفی ناخواسته (Inductive Property) هستند.
وقتی دیمر در هر سیکل برق شهر، جریان را قطع و وصل میکند، سلف المنت ولتاژهای ضربهای شدیدی ($dV/dt$) تولید میکند. این ولتاژهای سوزنی میتوانند بدون فرمان دیاک، ترایاک را روشن کنند یا به مرور زمان لایه پیوند آن را تخریب نمایند. برای جلوگیری از این اتفاق، حتماً باید یک مدار اسنابر شامل یک مقاومت ۳۹ اهم (۱ یا ۲ وات) موازی با یک خازن ۱۰ الی ۴۷ نانوفاراد (حداقل ۴۰۰ ولت متناوب) به صورت موازی با دو پایه اصلی ترایاک (MT1 و MT2) قرار گیرد تا ولتاژهای ضربهای را دمپ کند.
چکلیست طلایی اصلاح و ساخت دیمر ابدی
اگر قصد دارید دیمرهای فعلی خود را ارتقا دهید یا یک دیمر جدید بسازید، این ۴ اصل را رعایت کنید:
-
جایگزینی ترایاک: ترایاک فعلی برد را خارج کرده و یک ترایاک اصلی BTA41-800B جایگزین کنید (به آرایش پایهها توجه کنید: MT1، MT2 و Gate).
-
ارتقای هیتسینک: از یک هیتسینک آلومینیومی ضخیم و پرهدار با ابعاد حداقل $۱۰ \times ۱۰$ سانتیمتر استفاده کنید و حتماً از خمیر سیلیکون مرغوب برای اتصال ترایاک به هیتسینک بهره ببرید.
-
اضافه کردن مدار اسنابر: اگر برد دیمر شما فاقد مقاومت و خازن اسنابر است، آنها را به صورت دستی به پایههای خروجی اضافه کنید.
-
تهویه اجباری (فن): برای کارکرد ۱۶ ساعته مداوم، قرار دادن یک فن کوچک ۱۲ ولت (مانند فنهای کیس کامپیوتر) بر روی هیتسینک، دمای کاری را تا ۵۰٪ کاهش میدهد و عمر دیمر را تضمینی میکند.
برای آشنایی با روشهای خطایابی بردهای تغذیه رگولاتور، میتوانید مقاله راهنمای عیبیابی آیسی TL494 در منابع تغذیه را در بخش مقالات آموزشی ادبینو مطالعه کنید.

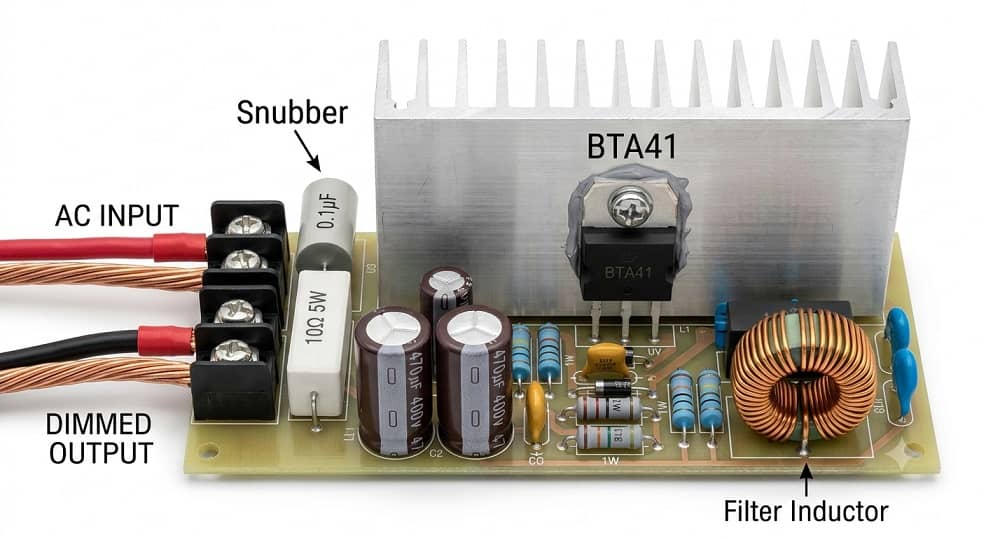

شماتیک مدار دیمر صنعتی توان بالا برای المنت حرارتی به همراه هیت سینک و ترایاک BTA41
فاز ورودی (220V AC) ──────┬───────────────────────────────┬─────────────── (به یک سر المنت)
│ │
[R1: مقاومت خازن دیمر] [R3: 39 Ohm 2W] ◄─── مدار اسنابر
│ │
├─── [پتانسیومتر 500k] [C2: 10nF 400V] ◄─── مدار اسنابر
│ │ │
[C1] │ │
100nF │ │
│ │ │
├────────┴── [دیـاک DB3] ───┐ │
│ │ │
│ ┌─┴───┴─┐
│ │ G │ ◄── پایه گیت (فرمان)
│ │ │
│ │ BTA41 │ ◄── ترایاک ۴۱ آمپر صنعتی
│ │ │
│ │MT1 MT2│
│ └─┬───┬─┘
│ │ │
نول ورودی (Neutral) ──────┴───────────────────────────┴───┴─────────────── (به سر دیگر المنت)
* مشخصات قطعات کلیدی:
- تـرایـاک: BTA41-800B (نصب شده روی هیتسینک بزرگ به همراه خمیر سیلیکون)
- دیـاک: DB3 یا هر دیاک ۳۲ ولت استاندارد
- مقاومت اسنابر (R3): ۳۹ اهم با توان ۲ وات (مقاومتهای معمولی میسوزند)
- خازن اسنابر (C2): ۱۰ الی ۴۷ نانوفاراد با ولتاژ تحمل حداقل ۴۰۰ ولت متناوب (نوع پلیاستر)
-
بخش کنترل فاز (ولوم و خازن C1): تغییر مقدار مقاومت پتانسیومتر، زمان شارژ شدن خازن $C_1$ را تغییر میدهد. هرچه مقاومت بیشتر باشد، خازن دیرتر شارژ شده، دیاک دیرتر سوییچ میکند و در نتیجه ولتاژ خروجی و گرمای المنت کمتر میشود.
-
دیاک (DB3): یک سوییچ دوطرفه است که به محض رسیدن ولتاژ خازن به حدود ۳۲ ولت، باز شده و یک پالس جریان ناگهانی به پایه گیت (Gate) ترایاک میفرستد تا آن را روشن کند.
-
نحوه اتصال پایههای BTA41: اگر روبروی ترایاک (سمتی که نوشتهها هک شدهاند) بایستید، پایهها از چپ به راست به ترتیب شامل: پایه ۱ (MT1)، پایه ۲ (MT2) و پایه ۳ (Gate) هستند. لایه متصل به هیتسینک در سری BTA کاملاً از این ۳ پایه عایق است.
آیا به دنبال خرید دیمرهای صنعتی باکیفیت یا قطعات یدکی هستید؟
اگر برای سالنهای تولید یا کارگاههای خود نیاز به خرید دیمرهای توانبالای استاندارد، انواع المنتهای حرارتی، ترموستاتهای دیجیتال یا قطعات نیمههادی مانند ترایاک BTA41 دارید، پلتفرم ادبینو به عنوان مرجع درج آگهیهای تخصصی صنعت برق، شما را بدون واسطه به بزرگترین تأمینکنندگان بازار برق و الکترونیک متصل میکند. برای مشاهده آگهیها به صفحه آگهیهای تجهیزات الکترونیک صنعتی ادبینو مراجعه فرمایید.
برای مطالعه مشخصات فنی دقیق، ساختار پایهها و نمودارهای حرارتی ترایاک ۴۱ آمپری، میتوانید دیتابیس مشخصات فنی ترایاک BTA41 در وب سایت STMicroelectronics را به عنوان مرجع اصلی قطعه بررسی کنید.
