توضیح عمیق: کالبدشکافی لایههای داخلی و فیزیک عملکرد الکترومغناطیسی کنتاکتور

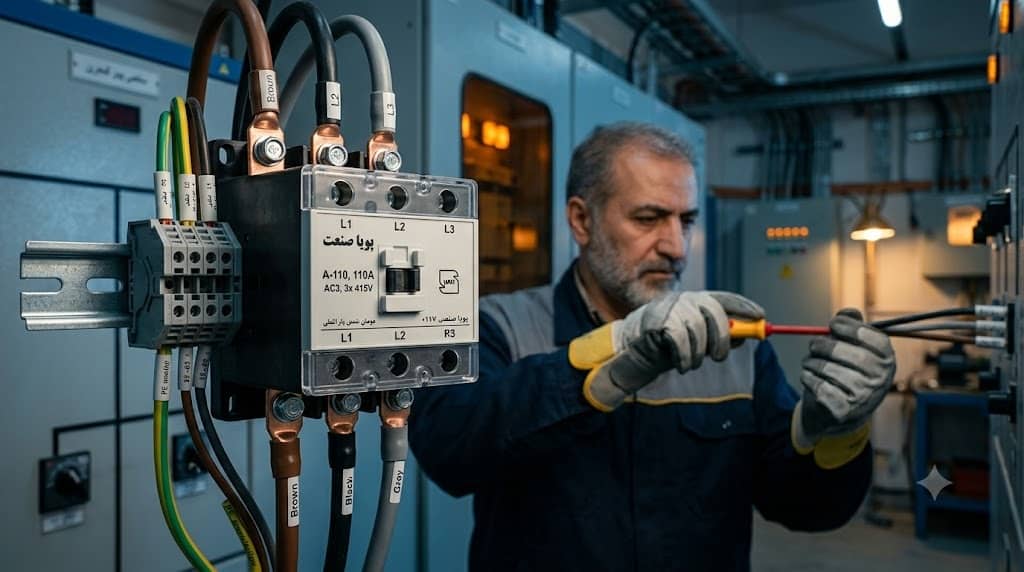

مبنای کار کنتاکتور بسیار ساده اما مهندسیشده است. اگر بدنه یک کنتاکتور را بشکافیم، با چهار بخش اصلی روبرو میشویم: بوبین یا سیمپیچ (Coil)، هسته مغناطیسی (شامل یک هسته ثابت و یک هسته متحرک)، پلاتینها یا کنتاکتهای اصلی و کمکی و در نهایت محفظه جرقهگیر (Arc Chute).
زمانی که ولتاژ فرمان (که میتواند ۲۴ ولت DC یا ۲۲۰ ولت AC باشد) به دو سر بوبین (پایههای A1 و A2) اعمال میشود، جریان الکتریکی عبوری از سیمپیچ یک میدان مغناطیسی قوی ایجاد میکند. این میدان، هسته متحرک را با غلبه بر نیروی فنر داخلی به سمت هسته ثابت جذب میکند. از آنجا که پلاتینهای متحرک به این هسته متحرک متصل هستند، تغییر وضعیت میدهند؛ یعنی کنتاکتهای اصلی که به صورت عادی باز (NO) بودند، بسته میشوند و برق سهفاز را به مصرفکننده (مثلاً موتور) میرسانند. به محض قطع شدن ولتاژ بوبین، میدان مغناطیسی از بین رفته و فنر داخلی هسته متحرک را به جای اول بازمیگرداند تا مدار فوراً قطع شود.
آشنایی با اجزای فرعی اما حیاتی در سیستم کنتاکتور
- تیغههای کمکی (Auxiliary Contacts): این تیغهها تحمل جریانهای سنگین قدرت را ندارند و صرفاً در مدار فرمان برای ایجاد اینترلاکهای ایمنی، روشن کردن چراغهای سیگنال یا ارسال فیدبک وضعیت به ورودیهای PLC استفاده میشوند (با نمادهای NO و NC).
- حلقه فاز یا حلقه سایه (Shading Ring): در کنتاکتورهای AC، ولتاژ مدام صفر میشود و این امر میتواند باعث لرزش و صدای شدید هسته متحرک شود. برای رفع این مشکل، یک حلقه مسی کوچک روی هسته ثابت تعبیه میشود که با ایجاد اختلاف فاز در میدان مغناطیسی، مانع از صفر شدن کل نیرو و ایجاد صدا میگردد.
- محفظه جرقهگیر (Arc Chute): هنگام قطع شدن پلاتینها در زیر بار سنگین، هوای بین آنها یونیزه شده و جرقه شدیدی ایجاد میشود. این محفظه حاوی صفحات فلزی متعددی است که جرقه را به بخشهای کوچکتر تقسیم، خنک و فوراً خاموش میکند تا از ذوب شدن پلاتینها جلوگیری شود.
جدول مقایسه: تفاوت کاربردی کنتاکتور (Contactor) و رله الکترومکانیکی (Relay)
بسیاری از هنرجویان و تکنسینهای تازهکار برق، کنتاکتور و رله را به دلیل عملکرد مغناطیسی مشابه اشتباه میگیرند. جدول تخصصی زیر مرزهای فنی و کاربردی این دو قطعه را کاملاً شفاف میسازد:
| شاخص فیزیکی و عملکردی | کنتاکتور صنعتی (Contactor) | رله فرمان الکترومکانیکی (Relay) |
|---|---|---|
| محدوده جریان و توان قابل تحمل | طراحی شده برای جریانهای کلان (از ۹ آمپر تا فراتر از ۱۰۰۰ آمپر) و ولتاژهای بالا. | محدود به جریانهای ضعیف و سیگنالی (عموماً بین ۵ تا حداکثر ۱۶ آمپر). |
| نوع کنتاکتها و ساختار مدار | دارای پلاتینهای مجزای “قدرت” برای اتصال سهفاز و کنتاکتهای فرعی “فرمان”. | فاقد تیغه قدرت؛ تمام کنتاکتها ماهیت سیگنالی و ساختار مشترک (COM-NO-NC) دارند. |
| سیستم اطفای جرقه (Arc Chute) | دارای محفظه جرقهگیر مجزا برای جلوگیری از آسیب دیدن و چسبیدن پلاتینها. | خیر؛ فاقد محفظه جرقهگیر است و جرقه شدید میتواند باعث ذوب شدن سریع آن شود. |
| ابعاد، وزن و طول عمر مکانیکی | ابعاد فیزیکی بزرگتر، وزن سنگین، قابلیت تعمیر و تعویض قطعات (مانند بوبین و پلاتین). | بسیار مینیاتوری، سبکوزن، یکبار مصرف و غیرقابل تعمیر. |
گراف فرآیند: پروتکل عیبیابی و رفع ایرادات پرتکرار کنتاکتورها در تابلو برق
کنتاکتورها به دلیل قطع و وصلهای مداوم و پدیده آرک الکتریکی، استهلاک مکانیکی و حرارتی بالایی دارند. گراف ساختاریافته و راستچین زیر، فرآیند گامبهگام ریشهیابی چالشهای پر تکرار این تجهیز را نشان میدهد:
نشستن گرد و غبار روی هسته، شکستن حلقه مسی سایه یا افت ولتاژ مدار فرمان
◀
پاکسازی سطح هستهها با اسپری خشک یا تعویض بوبین کنتاکتور
خال زدن، فرسودگی شدید یا سوختن یکی از پلاتینهای اصلی قدرت
◀
تست پیوستگی اهمی پلاتینها و تعویض پکیج تیغهها (پلاتین نو)
جوش خوردن پلاتینها به هم به دلیل انتخاب جریان نامی نادرست یا جریان هجومی شدید
◀
تعویض فوری کنتاکتور و بازطراحی مدار بر اساس کدهای تیپ کاربری (مثلاً AC3 یا AC4)
سوالات متداول کاربران درباره کنتاکتورها
۱. کدهای تیپ کاربری کنتاکتور (مانند AC-3 و AC-1) به چه معنا هستند؟
این استانداردها مشخص میکنند که کنتاکتور برای چه نوع باری طراحی شده است. به عنوان مثال، کد **AC-1** مخصوص بارهای اهمی و غیرالقایی مثل المنتهای حرارتی و روشنایی است؛ در حالی که کد **AC-3** محبوبترین کد بوده و مخصوص راهاندازی موتورهای قفس سنجابی با جریان راهاندازی هجومی بالا است. انتخاب اشتباه این کدها طول عمر پلاتینها را به شدت کاهش میدهد.
۲. کنتاکتور خازنی چیست و چه تفاوتی با کنتاکتورهای معمولی دارد؟
خازنها در لحظه اتصال اولیه، مانند یک اتصال کوتاه عمل کرده و جریان هجومی نجومی از مدار میکشند که میتواند پلاتینهای کنتاکتور معمولی را فوراً ذوب کند. کنتاکتور خازنی مجهز به مقاومتهای سیمی پیشبرنده (Pre-charge) است که در کسری از ثانیه زودتر وارد مدار شده، جریان اولیه خازن را محدود میکنند و سپس پلاتینهای اصلی وصل میشوند.
۳. معتبرترین برندهای کنتاکتور صنعتی در بازار ایران کدامند؟
برند فرانسوی اشنایدر الکتریک (Schneider) تلهمکانیک سابق، پادشاه بیرقیب بازار ایران از نظر دوام و اصالت فنی است. در رده برندهای باکیفیت و خوشقیمت، برندهای کرهای هیوندای (Hyundai) و ال اس (LS) سهم بازار عظیمی دارند. همچنین برندهای داخلی و چینی معتبری مثل پارس فانال، شیوا امواج و چنت (Chint) گزینههای اقتصادی عالی برای پروژههای نرمال هستند.
نتیجهگیری و چکلیست طلایی مهندسی برای انتخاب و خرید کنتاکتور
کنتاکتورها قلب تپنده بخش فرمان و قدرت در هر سیستم اتوماسیون و توزیع برق به شمار میروند. برای انتخاب یک کنتاکتور ایدهآل و بدون فالت، همواره باید به سه فاکتور اساسی توجه کنید: ولتاژ تغذیه بوبین فرمان (تکفاز، دیسی یا سهفاز)، جریان نامی عبوری مدار قدرت بر حسب کیلووات یا آمپر، و نوع شرایط بارگذاری (سنگینکار یا سبککار بودن موتور). همچنین استفاده از تجهیزات حفاظتی مکمل نظیر بیمتال (رله حرارتی) یا کلید حرارتی (MPCB) در کنار کنتاکتور برای حفاظت از موتورها الزامی است.
