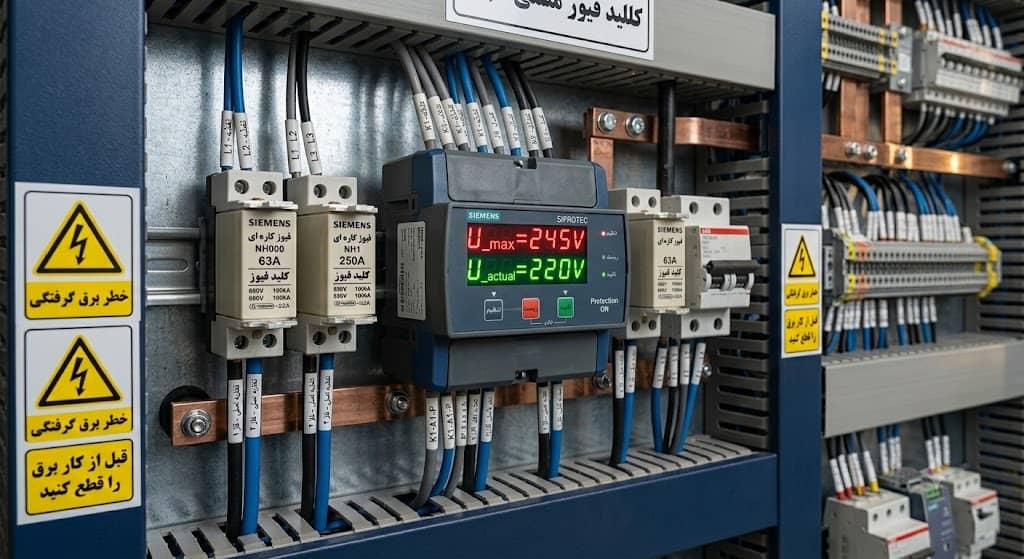

محافظ ولتاژ چیست؟ راهنمای جامع عملکرد، انواع پلاتین و تجهیزات جانبی Voltage Protector
در سیستمهای الکتریکی و شبکههای برق توزیع ایران، پایداری ولتاژ یکی از چالشهای همیشگی است. افت ولتاژهای شدید ناگهانی به دلیل زیر بار رفتن شبکههای فرسوده یا افزایش ولتاژهای خطرناک ناشی از قطع شدن سیم نول، پیر شدن ترانسفورماتورهای محلی و خطاهای کلیدزنی، پدیدههایی هستند که به طور روزمره رخ میدهند. این نوسانات ولتاژی، قاتل خاموش قطعات الکترونیکی و سیمپیچهای الکتروموتورها، درایوها (VFD) و پیالسیها هستند. برای مهار این نوسانات دائمی و نجات تجهیزات از سوختن، دقیقترین و اقتصادیترین خط دفاعی، محافظ ولتاژ (Voltage Protector / Voltage Monitoring Relay) است. اما محافظ ولتاژ چیست، مکانیزم داخلی آن چگونه خطا را تشخیص میدهد و تفاوت آن با تجهیزاتی مثل کنترل فاز یا سرج ارستر در چیست؟ در این مقاله تخصصی از ادبینو، این تجهیز حیاتی را کالبدشکافی فنی میکنیم.
—
۱. توضیح اجمالی: محافظ ولتاژ به زبان ساده
اگر بخواهیم محافظ ولتاژ را به زبان ساده تعریف کنیم، این تجهیز مانند یک «دروازهبان یا سوییچ هوشمند هوشیار» در ورودی خط برق است. محافظ ولتاژ به طور مداوم میزان ولتاژ شبکه را اندازهگیری میکند. برای این تجهیز یک محدوده امن (مثلاً بین ۱۷۵ تا ۲۴۵ ولت برای برق تکفاز) تعریف میشود. تا زمانی که ولتاژ شبکه در این بازه قرار دارد، محافظ اجازه عبور جریان و تغذیه تجهیزات را میدهد. اما به محض اینکه ولتاژ از حد مجاز بالاتر یا پایینتر برود، محافظ در کسری از ثانیه خروجی خود را قطع میکند. ویژگی منحصربهفرد محافظ ولتاژ، «تایمر تاخیر در وصل» است؛ یعنی پس از بازگشت ولتاژ به شرایط نرمال، فورا وصل نمیشود، بلکه منتظر میماند تا نوسانات اولیه شبکه فروکش کند و سپس برق را به مدار بازمیگرداند.
—
۲. توضیح عمیق: کالبدشکافی ساختار فنی، پلاتینها و مکانیزم عملکرد محافظ ولتاژ
محافظهای ولتاژ از مدارات آنالوگ قدیمی (مبتنی بر آیسیهای مقایسهگر مانند LM324) به مدلهای دیجیتال و میکروکنترلری امروزی ارتقا یافتهاند. ساختار داخلی یک محافظ ولتاژ صنعتی مدرن از سه بخش اصلی تشکیل شده است: هدی پردازشگر (میکروکنترلر)، بخش نمایشگر و تنظیمات، و پلاتینهای فرمان یا قدرت خروجی.
مکانیزم سنجش و پردازش دیجیتال
در مدلهای مدرن دیجیتال، ولتاژ ورودی ابتدا توسط یک مدار نمونهبردار کاهش یافته و وارد مبدل آنالوگ به دیجیتال (ADC) داخلی میکروکنترلر میشود. پردازنده در هر ثانیه صدها بار ولتاژ را نمونهبرداری کرده و مقدار واقعی RMS آن را محاسبه میکند. اگر ولتاژ از محدودههای تنظیمی عبور کند، پردازنده فرمان قطع را به رله خروجی صادر میکند. سرعت پاسخدهی رله خروجی در برابر اضافه ولتاژهای شدید (Overvoltage) معمولاً بسیار سریعتر (زیر ۵۰ میلیثانیه) از افت ولتاژها (Undervoltage) است، زیرا اضافه ولتاژ پتانسیل تخریب آنی بسیار بالاتری دارد.
انواع پلاتینها و ساختار خروجی در محافظهای صنعتی
برخلاف مدلهای خانگی ساده، محافظهای ولتاژ صنعتی (به ویژه مدلهای ریلی پشت کنتوری) دارای ساختار پلاتین متفاوتی هستند:
- پلاتینهای فرمان (کمکی): این پلاتینها (شامل کنتاکتهای NO و NC) جریان پایینی دارند (معمولاً ۵ تا ۱۰ آمپر) و هرگز نباید مستقیماً بار اصلی را تغذیه کنند. وظیفه آنها ارسال سیگنال به مدار فرمان یا تحریک بوبین یک کنتاکتور بالادستی است. این روش اصولیترین ساختار در برق صنعتی است.
- پلاتینهای قدرت داخلی: برخی از محافظهای مدرن پشت کنتوری به رلههای داخلی قدرتمند (امپر بالا مانند ۳۰، ۴۰ یا ۶۳ آمپر) مجهز هستند. این پلاتینها به گونهای طراحی شدهاند که میتوانند جریان کل تابلو یا واحد را مستقیماً از خود عبور دهند، هرچند در بارهای سلفی شدید (موتورها) همچنان استفاده از کنتاکتور جانبی توصیه میشود.
—
۳. جدول مقایسه: انواع محافظهای ولتاژ صنعتی و کاربردهای فنی آنها
محافظهای ولتاژ بر اساس نوع شبکه، نحوه نصب و رنج جریانی پلاتینها به مدلهای مختلفی تقسیم میشوند که مشخصات آنها در جدول زیر خلاصه شده است:
| نوع محافظ ولتاژ | ساختار پلاتین و جریان نامی | نوع نمایشگر و تنظیمات | کاربرد اصلی در صنعت و تابلو برق |
|---|---|---|---|
| محافظ ولتاژ ریلی (پشت کنتور) | پلاتین قدرت داخلی (۳2 تا ۶3 آمپر) | دیجیتال LED (نمایش ولتاژ لایو و تنظیم دیجیتال پارامترها) | ورودی اصلی تابلو برق تکفاز کارگاهها، ویلاها و تجهیزات دندانپزشکی |
| رله کنترل ولتاژ صنعتی (فرمان) | کنتاکت فرمان مجزا (۵ تا ۱۰ آمپر) | پتانسومترهای چرخشی (تنظیم دستی حد بالا، پایین و زمان تاخیر) | نصب در مدار فرمان تابلوهای اتوماسیون جهت تحریک بوبین کنتاکتورهای اصلی |
| محافظ ولتاژ و جریان ترکیبی (Smart) | پلاتین قدرت سنگین با سنسور CT داخلی | نمایشگر دوگانه (نمایش همزمان ولتاژ و جریان مصرفی لحظهای) | حفاظت جامع از بارهای حساس که هم به نوسان ولتاژ و هم به اضافه جریان حساسند |
—
۴. گراف متنی: الگوریتم تصمیمگیری عیبیابی و عملکرد تایمر محافظ ولتاژ
نمودار منطقی زیر فرآیند لایو پایش، زمانسنجی تاخیر و مکانیزم قطع و وصل پلاتینهای محافظ ولتاژ را کالبدشکافی میکند:
└── 📊 نمونهبرداری مداوم از ولتاژ خط ($V_{line}$): محاسبه مقدار RMS واقعی توسط میکروکنترلر
└── ❓ آیا ولتاژ در بازه مجاز است؟ ($V_{min} < V_{line} < V_{max}$)
├── ❌ خیر (خطای نوسان): قطع آنی پلاتین خروجی (باز شدن NO) ──> روشن شدن LED خطا ──> قفل وضعیت
└── بله (وضعیت نرمال): بررسی وضعیت قبلی مدار
└── ❓ آیا پلاتین خروجی قطع بوده و ولتاژ تازه نرمال شده است؟
├── ❌ خیر: پلاتین وصل میماند ──> ادامه پایش بدون تاخیر
└── بله: استارت معکوس تایمر تاخیر در وصل (Delay Time)
└── ❓ آیا زمان تاخیر به پایان رسید و ولتاژ همچنان پایدار ماند؟
├── ❌ خیر (نوسان مجدد): ریست تایمر و برگشت به مرحله قطع
└── بله: سوییچ پلاتین به حالت وصل (بسته شدن NO) ──> ورود برق به سیستم
[پایان چرخهی حفاظتی]
—
۵. نتیجهگیری و جمعبندی مهندسی
محافظ ولتاژ یک قطعه فانتزی نیست، بلکه یک استاندارد الزامی برای تضمین طول عمر تجهیزات الکتریکی در صنایع و ساختمانهای امروزی است. در مهندسی سئوشده و مدرن سال ۲۰۲۶، ترکیب یک محافظ ولتاژ ریلی با کیفیت (مانند محصولات شیوا امواج یا برندهای معتبر بازار) به همراه یک کنتاکتور جانبی جهت کلیدزنی بارهای سنگین، پایدارترین اسکیما را برای ورودی برق کارگاهها ایجاد میکند. شناخت دقیق کلاس کاری، زمان پاسخدهی و جریان نامی پلاتینهای خروجی، تفاوت بین یک تابلوی استاندارد و یک تابلوی معیوب و آسیبپذیر است.
—
❓ سوالات متداول کاربران (FAQ)
۱. تفاوت دقیق بین محافظ ولتاژ (Voltage Protector) و سرج ارستر (Surge Arrester) چیست؟
محافظ ولتاژ برای نوسانات طولانیمدت و ماندگار شبکه (مثل افت ولتاژ به ۱۶۰ ولت برای چند ثانیه یا دقیقه) طراحی شده است و مدار را به کل قطع میکند. اما سرج ارستر برای امواج ولتاژی فوقالعاده کوتاه و سوزنی (در حد میکروثانیه) ناشی از صاعقه یا کلیدزنی کاربرد دارد و بدون قطع کردن برق، ولتاژ مازاد را به زمین تخلیه میکند. این دو مکمل یکدیگر هستند.
۲. تفاوت محافظ ولتاژ تکفاز ریلی با کلید کنترل فاز چیست؟
محافظ ولتاژ تکفاز ریلی معمولاً دارای پلاتین قدرت داخلی آمپر بالا است و مستقیماً برق یک واحد را قطع و وصل میکند. اما کنترل فاز یک تجهیز تخصصی برای مدارهای سه فاز است که علاوه بر نوسان ولتاژ، تقارن فازها، جابجایی فازها و قطع شدن یکی از فازها را مانیتور کرده و فقط پلاتین فرمان (آمپر پایین) برای تحریک بوبین کنتاکتور دارد.
۳. چرا زمان تاخیر در وصل محافظ ولتاژ برای تجهیزاتی مثل کمپرسورها حیاتی است؟
وقتی برق شبکه قطع و فورا وصل میشود، گاز درون کمپرسورها (مانند یخچالهای صنعتی یا کولرهای گازی) هنوز متراکم است. اگر موتور بخواهد در این لحظه استارت بزند، زیر بار سنگینی قرار میگیرد، جریان هجومی فوقالعاده بالایی میکشد و سیمپیچ آن میسوزد. تایمر تاخیر محافظ (معمولاً ۳ تا ۵ دقیقه) اجازه میدهد تا فشار گاز متعادل شده و موتور در شرایط ایمن استارت بزند.
