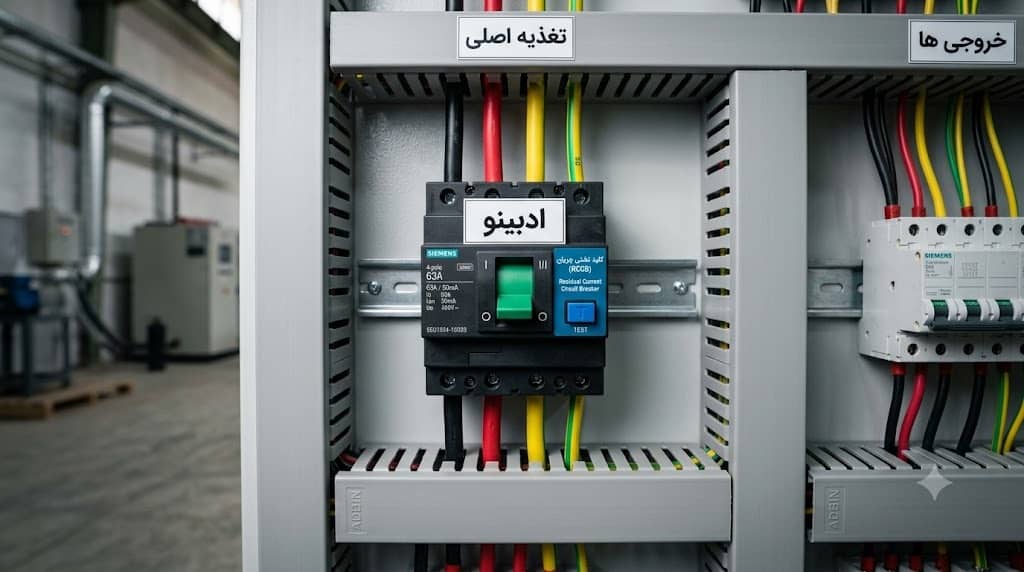

توضیح عمیق: کالبدشکافی فیزیک داخلی و مکانیزم هسته توروییدی کلید نشتی جریان
مبنای عملکرد کلید نشتی جریان (RCCB) بر پایه قانون القای الکترومغناطیسی فارادی و قانون جریانهای کیرشهف استوار است. اگر درون قاب پلیمری یک کلید نشتی جریان استاندارد را بشکافیم، با یک ترانسفورماتور جریان تفاضلی شکلاتی یا هسته حلقوی مغناطیسی به نام تورویید (Toroidal Core) مواجه میشویم. تمامی سیمهای فاز و نول مدار قدرت به طور موازی و همجهت از میان این حلقه مغناطیسی عبور داده شدهاند.
در وضعیت کارکرد عادی مدار، میدانهای مغناطیسی ایجاد شده توسط جریان سیمهای فاز و جریان سیم نول به دلیل برابری مقدار و تقابل جهت، کاملاً یکدیگر را خنثی میکنند؛ در نتیجه شار مغناطیسی خالصی در هسته حلقوی جریان پیدا نکرده و ولتاژی روی سیمپیچ ثانویه پدید نمیآید. اما به محض اینکه عایق یک کابل در تابلو برق آسیب ببیند یا شخصی با هادی زنده تماس پیدا کند، بخشی از جریان (مثلا ۳۰ میلیآمپر) از مسیری غیر از نول (مانند اسکلت فلزی کارگاه یا زمین) به منبع برمیگردد. این گسست تقارن جریانی، تعادل میدانها را برهم زده و یک شار مغناطیسی در هسته تورویید القا میکند. این شار بلافاصله در سیمپیچ ثانویه یا رله تریپ (Trip Relay)، جریان کوچکی پدید میآورد که با اعمال نیرو به ضامن مکانیکی، کلید را در کمتر از ۲۵ میلیثانیه قطع میکند، یعنی بسیار سریعتر از زمان انقباض عضلانی قلب انسان.
آشنایی با انواع تیپهای کلید نشتی جریان بر اساس ماهیت موج
- تیپ AC (مخصوص بارهای اهمی): این دسته متداولترین نوع کلید در مصارف ساختمانی عمومی است و صرفاً قادر به تشخیص جریانهای نشتی متناوب خالص (AC) سینوسی است؛ این کلید در مدارهای حاوی المانهای الکترونیکی تریپ کاذب یا عدم قطع دارد.
- تیپ A (بارهای حاوی قطعات نیمههادی): این تیپ پیشرفته علاوه بر نشتی متناوب، توانایی تشخیص جریانهای نشتی مستقیم پالسی (Pulsating DC) را نیز دارد؛ برای مدارهای حاوی اینورترها، درایو موتورهای کوچک و منابع تغذیه سوئیچینگ استفاده از تیپ A الزامی است.
- تیپ B (اتوماسیون و تجهیزات مدرن): لایه حفاظتی نهایی در صنعت برق است که میتواند انواع نشتی AC سینوسی، DC پالسی و حتی جریانهای نشتی DC صاف (مانند خروجی سلولهای خورشیدی یا شارژرهای خودروهای الکتریکی) را پایش کند و بالاترین سطح امنیت را دارد.
جدول مقایسه: تفاوتهای بنیادین کلید محافظ جان (RCCB) و کلید ترکیبی (RCBO)
در طراحی نقشههای الکتریکی، دو تجهیز RCCB و RCBO هر دو در زیرمجموعه سیستمهای نشتی جریان قرار دارند؛ اما مرز فنی و تفاوتهای بزرگی در میزان مسئولیت قطعات دارند که در جدول مهندسی زیر خلاصه شده است:
| پارامترهای عملکردی و ساختاری | کلید نشتی جریان خالص (RCCB) | کلید ترکیبی نشتی و مینیاتوری (RCBO) |
|---|---|---|
| لایهها و سطوح حفاظتی مدار | صرفاً و به تنهایی خطای نشتی جریان و اتصال بدنه را تشخیص میدهد؛ فاقد سیستم قطع اضافهبار است. | حفاظت سهگانه: همزمان در برابر نشتی جریان، اتصال کوتاه شدید و اضافهبار مداوم دفاع میکند. |
| نیاز به فیوز پشتیبان (MCB) | بله؛ حتماً باید یک فیوز مینیاتوری به طور سری در بالادست آن قرار گیرد تا از سوختن کلید در اتصال کوتاه جلوگیری کند. | خیر؛ از آنجایی که ساختار مینیاتوری را در دل خود دارد، به طور مستقل عمل کرده و به هیچ فیوز کمکی نیاز ندارد. |
| فضای اشغالی درون تابلو برق | بیشتر؛ در حالت تکفاز معمولاً اندازه دو پل مینیاتوری (2DIN) فضا روی ریل اشغال میکند. | کمتر؛ نسخههای مدرن آن در ابعاد فشرده و اندازه دقیق یک مینیاتوری تکپل (1DIN) طراحی میشوند. |
| قیمت نهایی و توجیه اقتصادی | به تنهایی قیمت پایینتری دارد، اما با احتساب هزینه خرید مینیاتوری بالادست، هزینه کل افزایش مییابد. | قیمت واحد قطعه بالاتر است، اما فضای تابلو را به شدت کاهش داده و سیمکشی را فوقالعاده تمیزتر میکند. |
گراف فرآیند: دستورالعمل مهندسی ریشهیابی و رفع علل تریپهای مداوم کلید محافظ جان
یکی از چالشهای آزاردهنده برای تکنسینهای برق، پدیده تریپهای بیدلیل و قطع ناگهانی کلید نشتی جریان است. گراف ساختاریافته و بومی زیر فرآیند گامبهگام الگوریتم ریشهیابی این مشکل تابلویی را به تصویر میکشد:
تمام فیوزهای مینیاتوری خروجی (زیرمجموعه محافظ جان) را به طور کامل خاموش کنید. سپس اهرم کلید نشتی جریان را بالا بزنید؛ اگر کلید مجدداً قطع شد، خود قطعه خراب است یا در سیم نول اصلی نشتی وجود دارد.
◀
فشردن دکمه تست (Test) جهت اطمینان از سلامت مکانیکی فنر کلید.
در حالی که محافظ جان روشن است، فیوزهای مینیاتوری خروجی را تکتک روشن کنید. به محض روشن کردن هر مینیاتوری که کلید محافظ جان تریپ داد، آن شاخه و فیدر دقیقاً همان مسیر دارای خطای اتصال بدنه یا نشتی است.
◀
بررسی مصرفکنندههای متصل به آن فیدر (به ویژه المنتها، پمپهای آب یا موتورها).
اگر با روشن کردن مینیاتوریها خطا رخ نداد اما با زیر بار رفتن مدار تریپ داشتید، شمش نول را چک کنید. برخورد ناخواسته سیم نول خروجی محافظ جان با زمین (ارت) یا نولِ قبل از کلید، علت اصلی این خطا در شبکه برق ایران است.
◀
تفکیک کامل شمش نولِ خروجی محافظ جان از سایر نولهای عمومی تابلو برق.
سوالات متداول کاربران درباره مشخصات فنی کلید نشتی جریان
۱. حساسیت ۳۰ میلیآمپر با ۳۰۰ میلیآمپر در کلیدهای محافظ جان چه تفاوت کاربردی دارد؟
کلیدهای با حساسیت ۳۰ میلیآمپر (جریان قطع نامی) به عنوان حفاظت از جان انسان (Human Protection) شناخته میشوند زیرا آستانه تحمل فیزیولوژیکی بدن انسان در برابر ایست قلبی همین بازه است. اما کلیدهای ۳۰۰ میلیآمپر صرفاً جهت حفاظت از تجهیزات و ترانسها در برابر خطر آتشسوزی (Fire Protection) طراحی شدهاند و عبور این سطح از جریان از بدن انسان کشنده خواهد بود.
۲. چرا فشردن دکمه تست (T) روی کلید به طور دورهای الزامی است؟
دکمه تست یک مسیر مقاومت داخلی را به صورت موازی ایجاد میکند تا یک خطای نشتی جریان صوری شبیهسازی شود. از آنجا که پلاتینها و فنرهای مکانیکی کلید به دلیل عدم قطع و وصل طولانیمدت ممکن است دچار جام کردن یا رسوب شوند، استانداردها توصیه میکنند حداقل ماهی یک بار این دکمه فشرده شود تا از عملکرد ۱۰۰٪ ایمن کلید در مواقع خطر مطمئن شوید.
۳. آیا کلید نشتی جریان بدون اتصال سیم ارت (Earth) کار میکند؟
بله؛ مکانیزم داخلی کلید محافظ جان کاملاً تفاضلی است و جریان رفت و برگشت فاز و نول را مانیتور میکند. اگر ارت وجود نداشته باشد، به محض اینکه فرد با بدنه برقی تماس پیدا کند، جریان نشتی از بدن او به زمین منتقل شده و کلید قطع میکند. البته وجود ارت باعث میشود که به محض اتصال بدنه و قبل از اینکه انسانی به دستگاه دست بزند، نشتی جریان تخلیه شده و کلید فوراً تریپ دهد که این حالت ایمنتر است.
نتیجهگیری و چکلیست مهندسی خرید کلید نشتی جریان استاندارد
پیادهسازی سیستمهای نشتی جریان و استفاده از کلیدهای RCCB یا ترکیبی، یکی از ارکان غیرقابل چشمپوشی در استانداردهای ایمنی مدرن (مانند مبحث ۱۳ مقررات ملی ساختمان) است. برای انتخاب و خرید یک کلید بهینه، همواره باید به مولفههایی نظیر تکفاز یا سهفاز بودن خط، جریان نامی کلید بر حسب آمپر (متناسب با فیوز بالادست)، کلاس یا تیپ عملکردی (AC، A یا B) و برند سازنده توجه ویژهای داشت. دقت در نصب صحیح سیم نول و تفکیک آن، متضمن کارکرد بدون قطعیهای کاذب و طول عمر بالای شبکه الکتریکی شماست.
