سنسور جریان چیست؟ کالبدشکافی ابزار دقیق، فیزیک اثر هال و ترانسفورماتورهای جریان در برق صنعتی

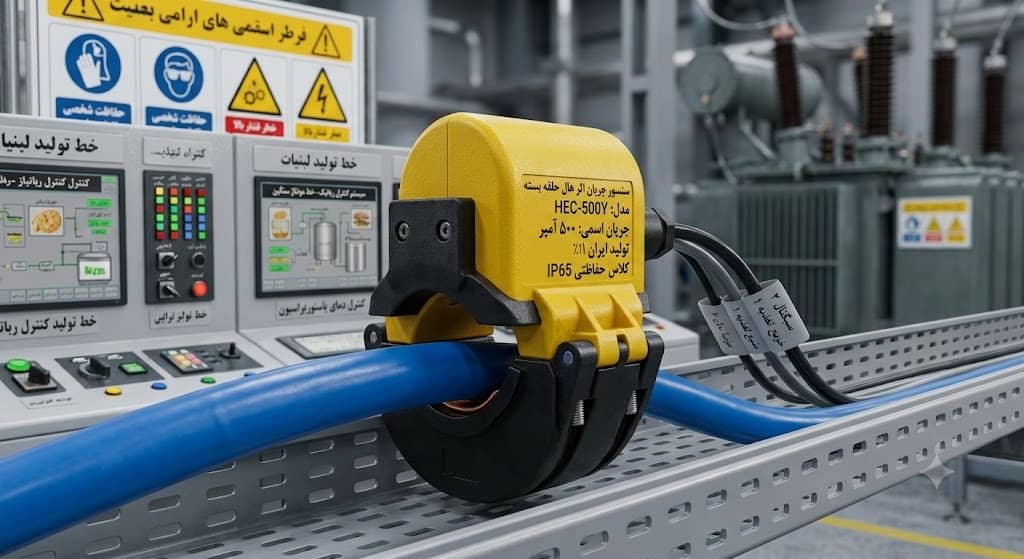

سنسور جریان (Current Sensor) یا حسگر جریان الکتریکی، یک تجهیز الکترونیکی یا الکترومکانیکی پیشرفته است که عبور جریان الکتریکی (AC یا DC) از یک سیم یا شینه را سنس کرده و این پارامتر فیزیکی را متناسب با آمپراژ عبوری، به یک سیگنال الکتریکی قابلفهم برای سیستمهای کنترلی (مانند ولتاژ خرد، جریان ۴ تا ۲۰ میلیآمپر یا کدهای دیجیتال) تبدیل میکند.
این تجهیزات بسته به نوع فناوری بکار رفته، به دو روش مستقیم (مقاومتی) یا غیرمستقیم (مبتنی بر پایش میدان مغناطیسی اطراف هادی) عمل میکنند و بدون قطع کابل یا ایجاد افت ولتاژ شدید در مدار، بار الکتریکی را پایش میکنند. چه در حال پایش خروجی یک اینورتر خورشیدی مگاواتی باشید و چه در حال حفاظت از یک الکتروموتور پمپ آب صنعتی، این حسگر نقشی استراتژیک ایفا میکند.
در این مقاله تخصصی از پلتفرم اَدبینو، به کالبدشکافی دقیق فیزیک اثر هال، مکانیسمهای سنجش مغناطیسی، تحلیل ساختاری انواع سنسورهای جریان و اصول مهندسی انتخاب و سیمکشی آنها در سال 2026 میپردازیم.
فیزیک الکترومغناطیس، تئوری اثر هال و ساختار مهندسی حسگرهای جریان
برای درک عمیق سنسور جریان، باید رفتار میدانهای مغناطیسی پیرامون هادیهای حامل جریان و نحوه تبدیل این خطوط قوا به سیگنالهای ولتاژی را بررسی کنیم.
۱. تئوری اثر هال (Hall Effect) و قوانین الکترومغناطیس
مکانیسم عملکرد اکثر سنسورهای جریان مدرن (بهویژه مدلهای کلمپی و حلقه بسته) بر پایه اثر هال استوار است. زمانی که جریان الکتریکی از یک رسانا یا نیمههادی عبور میکند و یک میدان مغناطیسی عمود بر جهت حرکت الکترونها اعمال میشود، نیروهای لورنتس باعث تجمع الکترونها در یک سمت نیمههادی میشوند. این تجمع بار، یک اختلاف پتانسیل عرضی خرد ایجاد میکند که به آن ولتاژ هال میگویند. این پدیده طبق فرمول زیر عمل میکند:
در این فرمول فیزیکی، $V_H$ ولتاژ هال تولیدی، $R_H$ ضریب اثر هال ماده نیمههادی، $I$ جریان عبوری، $B$ چگالی شار میدان مغناطیسی (که خود مستقیماً با جریان کابل اصلی متناسب است) و $d$ ضخامت صفحه حسگر است. مدار تقویتکننده داخلی سنسور، این ولتاژ کوچک را دریافت و به یک خروجی آنالوگ کاملاً خطی تبدیل میکند. در جریانهای متناوب خالص نیز، ترانسفورماتورهای جریان (CT) بر پایه قانون القای فارادی عمل میکنند که تغییرات زمانمند شار مغناطیسی، جریانی متناسب در سیمپیچ ثانویه القا میکند.
۲. انواع سنسورهای جریان در صنعت: از شنتهای مقاوتی تا سنسورهای اثر هال
محیطهای کاری صنعتی، محدودیتهای فضا و نوع جریان (AC یا DC)، ساختارهای متفاوتی از حسگرها را طلب میکنند:
- مقاومتهای شنت (Shunt Resistors): این حسگرها برای سنجش مستقیم جریان به کار میروند. یک مقاومت با اُم بسیار ناچیز و دقیق در مسیر جریان قرار میگیرد و طبق قانون اهم ($V = I \cdot R$)، افت ولتاژ دو سر آن اندازهگیری میشود. شنتها برای جریانهای DC ایده آل و بسیار ارزان هستند، اما به دلیل اتصال مستقیم به مدار، فاقد ایزولاسیون الکتریکی بوده و در جریانهای بالا تلفات حرارتی شدیدی ایجاد میکنند.
- ترانسفورماتورهای جریان (Current Transformers – CT): استاندارد طلایی قدرت و تابلوهای توزیع AC هستند. کابل جریان اصلی از وسط هسته لایهلایه عبور کرده و به عنوان تکدور اولیه عمل میکند. سیمپیچ ثانویه با تعداد دور بالا، جریانی کاهشیافته و استاندارد (معمولاً ۵ یا ۱ آمپر) تولید میکند. این تجهیزات ایزولاسیون الکتریکی فوقالعادهای دارند اما هرگز قادر به سنجش جریانهای DC نیستند.
- سنسورهای جریان اثر هال حلقه باز (Open-Loop) و حلقه بسته (Closed-Loop): این سنسورها هم جریان AC و هم DC را با ایزولاسیون کامل میسنجند. در مدل حلقه باز، شار مغناطیسی هسته مستقیماً توسط آیسی هال سنجیده میشود. در مدل حلقه بسته (حسگرهای با فیدبک جریان)، یک سیمپیچ داخلی جریانی معکوس ایجاد میکند تا میدان مغناطیسی هسته را صفر کند. مدلهای حلقه بسته به دلیل خطای نزدیک به صفر، سرعت پاسخدهی میکروثانیهای و پایداری دمایی بالا، انتخاب اول درایوهای فرکانس متغیر (VFD) و صنایع نظامی هستند.
۳. کالبدشکافی سیگنال خروجی و پروتکلهای ارتباطی ابزار دقیق
سنسورهای جریان صنعتی سیگنال خام سنسشده را به صورت خروجیهای استاندارد زیر به تابلوهای کنترل تحویل میدهند:
- خروجی آنالوگ جریانی (4-20mA Loop): استاندارد محبوب اتوماسیون صنعتی است که مقاومت بالایی در برابر نویزهای الکترومغناطیسی محیط کابلکشی کارخانهها دارد و برای مسافتهای طولانی تا اتاق فرمان بهترین گزینه است.
- خروجی ولتاژی کالیبرهشده (0-10V یا 0-5V): بیشتر در بردهای الکترونیکی داخلی یا سیستمهای اتوماسیون مینیاتوری که مسافت کابلکشی اندک است استفاده میشود.
- خروجی فرکانسی یا دیجیتال (Modbus RTU / IO-Link): در سنسورهای هوشمند جدید سال 2026 استفاده میشود که علاوه بر مقدار جریان، فاکتورهایی مانند توان مصرفی، زاویه اختلاف فاز و کدهای خطای داخلی را از طریق شبکه صنعتی به PLC منتقل میکنند.
جدول مقایسه: تفاوتهای بنیادی شنت، ترانس جریان (CT) و حسگر اثر هال
انتخاب تکنولوژی اشتباه در خرید سنسور جریان میتواند منجر به اشباع هسته، سوختن ورودی PLC یا عدم تشخیص جریانهای مستقیم شود. جدول زیر راهنمای مهندسی انتخاب این تجهیزات است:
| پارامترهای فنی و کاربردی | مقاومت شنت (Shunt) | ترانسفورماتور جریان (CT) | سنسور اثر هال (حلقه بسته) |
|---|---|---|---|
| نوع جریان قابل اندازهگیری | فقط جریان مستقیم (DC) | فقط جریان متناوب (AC) | هر دو جریان (AC & DC) |
| ایزولاسیون گالوانیک مدار | ندارد (اتصال مستقیم مکانیکی) | عالی (واسطه میدان مغناطیسی) | فوقالعاده عالی (ایزوله کامل) |
| تلفات توان و تولید حرارت | بالا (متناسب با $I^2 R$) | بسیار ناچیز | تقریباً صفر |
| دقت و سرعت پاسخدهی | دقت بالا / سرعت متوسط | دقت متوسط / سرعت خوب | دقت فوقالعاده / سرعت میکروثانیهای |
چنانچه در کارخانجات یا خطوط تولید خود به دلیل وقوع پدیدههای هارمونیکی، اضافه بارهای ناشی از قفل شدن روتور موتور یا استهلاک سیمپیچ ترانسها، سیستمهای حفاظتی و مدارهای سنجش جریان تابلوهای برق شما دچار سوختگی یا خطاهای فاحش قرائت شدند، متخصصان تیم زبده آلان تعمیر به عنوان دپارتمان تخصصی اورهال ابزار دقیق، آماده تعمیر و بازسازی ادوات اتوماسیون شما هستند.
پروتکل مهندسی تست، نصب و کالیبراسیون سنسور جریان اثر هال حلقه بسته
نصب و راهاندازی اصولی تجهیزات پایش جریان جهت پیشگیری از خطای نویز پذیری و آسیب به کارتهای آنالوگ PLC نیازمند اجرای گامبهگام فرآیند زیر است:
کابل هادی اصلی را دقیقاً از مرکز هسته سنسور جریان عبور دهید. به فلش جهت جریان (Current Direction Arrow) حکشده روی بدنه پلاستیکی سنسور توجه کنید. جهت فلش باید موافق با جهت عبور جریان از منبع به سمت بار باشد. کابل را در مرکز حلقه فیکس کنید تا تکانهای مکانیکی ناشی از نیروهای الکترودینامیکی باعث ایجاد خطای موقعیتی نگردد.
◀
قرارگیری کابل به صورت کج یا چسبیده به دیواره داخلی هسته، چگالی شار تقارنی را برهم زده و سبب خطای اندیسی میشود.
سنسورهای اثر هال حلقه بسته برخلاف CTها معمولاً به تغذیه دوبل نیاز دارند. پایههای $+Vcc$ و $-Vcc$ (مثلاً مثبت و منفی ۱۵ ولت DC) را از یک منبع تغذیه سوئیچینگ کاملاً صاف و بدون ریپل متصل کنید. پایه خروجی سیگنال ($Out$) را به همراه پایه مشترک ($Gnd$) با کابل شیلددار دو رشته به کارت ورودی آنالوگ PLC متصل کنید.
◀
تامین تجهیزات تغذیه ابزار دقیق حساس و بردهای الکترونیکی درایو از طریق هاب تخصصی ای آی الکترونیک با تضمین اصالت قطعه میسر است.
مدار قدرت را در وضعیت قطع (بدون جریان) قرار دهید. خروجی سنسور باید صفر مطلق ولت یا ۴ میلیآمپر دقیق باشد. در صورت وجود مقدار ناچیز ولتاژ آفست پسماند مغناطیسی، پتانسیومتر Zero روی سنسور را تنظیم کنید یا این مقدار خطا را در بلوک کد کالیبراسیون PLC به عنوان آفست کسر کنید. سپس با عبور یک بار مشخص، بلوک توابع مقیاسدهی را جهت تبدیل سیگنال لوپ به آمپر واقعی کالیبره نمایید.
◀
اتصال زمین (Earth) شیلد کابل فقط در یک سمت (سمت تابلو PLC) جهت ممانعت از ایجاد لوپ زمین و حذف کامل نویزهای القایی درایو الزامی است.
سوالات متداول کاربران درباره چالشهای فنی و کارکرد سنسورهای جریان
۱. پدیده اشباع (Saturation) در ترانسهای جریان و سنسورهای مغناطیسی چیست؟
هسته آهنی یا فریت به کار رفته در سنسورهای جریان مغناطیسی ظرفیت مشخصی برای عبور خطوط میدان مغناطیسی دارد. اگر جریانی فراتر از حد نامی (مانند جریانهای اتصال کوتاه شدید یا جریان راهاندازی سنگین موتور) از کابل عبور کند، مغناطیس هسته به سقف ظرفیت خود رسیده و اصطلاحاً اشباع میشود. در این وضعیت، با افزایش بیشتر جریان، خروجی سنسور دیگر تغییر نمیکند و ثابت میماند که این امر مانع عملکرد صحیح رلههای حفاظتی خواهد شد. سنسورهای حلقه بسته مقاومت بسیار بالاتری در برابر اشباع دارند.
۲. چرا باز کردن ثانویه یک ترانسفورماتور جریان (CT) زیر بار بسیار خطرناک و مرگبار است؟
زمانی که جریان از اولیه CT عبور میکند، یک شار مغناطیسی قوی در هسته ایجاد میشود. در حالت عادی، جریان سیمپیچ ثانویه شاری در جهت عکس تولید کرده و بخش اعظم شار اولیه را خنثی میکند. اگر ثانویه را در حالی که جریان از اولیه عبور میکند باز (Open Circuit) کنید، جریان ثانویه صفر شده و شار معکوس حذف میشود. کل شار اولیه باعث اشباع شدید هسته و القای یک ولتاژ فوقالعاده بالا، در حد چند کیلوولت، در ترمینالهای باز ثانویه میشود که میتواند منجر به آرک زدن، انفجار ترمینال و برقگرفتگی مرگبار تکنسین شود.
۳. تفاوت سنسورهای جریان فیزیکی کلمپی (Split-Core) با مدلهای هسته صلب (Solid-Core) در چیست؟
سنسورهای هسته صلب به صورت یک حلقه بسته و یکپارچه هستند و برای نصب آنها حتماً باید کابل قدرت مدار قطع شده، از درون سنسور عبور داده شده و مجدداً کابلشو زده شود. اما سنسورهای کلمپی یا متحرک دارای هستهای دو تکه و مجهز به قفل مکانیکی هستند که باز میشوند و دور کابل چفت میگردند. مدلهای کلمپی برای پروژههای مانیتورینگ ثانویه که امکان قطع برق کارخانه و خاموش کردن خط تولید وجود ندارد، بهترین گزینه مهندسی به شمار میروند.
۴. سنسورهای جریان اثر هال چگونه جریانهای DC را بدون نیاز به ترانسفورماتور میسنجند؟
ترانسفورماتورها بر اساس تغییرات زمانمند میدان مغناطیسی ($d\phi/dt$) کار میکنند، بنابراین جریان مستقیم که میدان ثابتی دارد را سنس نمیکنند. اما سنسورهای اثر هال به تغییرات زمان وابسته نیستند؛ آیسی نیمههادی هال که در شکاف هوایی (Air Gap) هسته مغناطیسی قرار دارد، صرفاً شدت فیزیکی میدان مغناطیسی ایستا و ثابت ناشی از جریان DC را حس کرده و متناسب با چگالی شار، ولتاژ DC تولید میکند. این ویژگی آنها را به قطعه کلیدی سیستمهای باتریخانه و یوپیاس تبدیل کرده است.
خرید انواع سنسور جریان و ادوات ابزار دقیق از بازارگاه تخصصی اَدبینو
سنسورهای جریان الکتریکی کلیدیترین و حساسترین ابزارهای مهندسی جهت مدیریت مصرف انرژی، بهینهسازی بار الکتریکی ماشینآلات و پیادهسازی سیستمهای ایمنی هوشمند در صنایع به شمار میروند. عدم تطابق تکنولوژی حسگر با ماهیت سیگنال خروجی یا استفاده از برندهای نامرغوب، امنیت کل سیستم اتوماسیون شما را به مخاطره خواهد انداخت. در فرآیند خرید این قطعات، توجه دقیق به پارامترهایی چون ماکزیمم آمپراژ عبوری، نوع خروجی آنالوگ، پهنای باند فرکانسی، ساختار هسته (صلب یا بازشو) و کلاس دقت تجهیز الزامی است.
