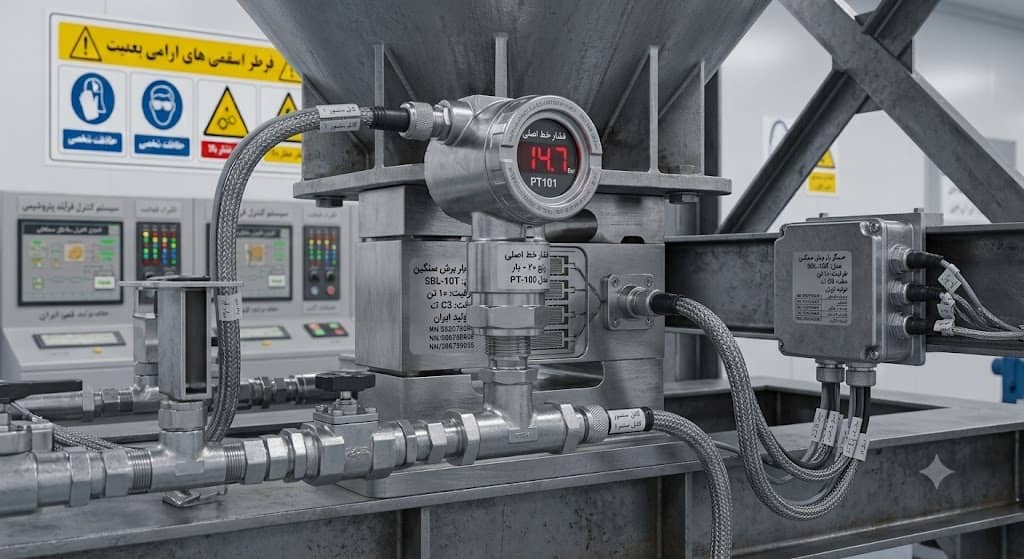

این تجهیزات با پایش مداوم غشاها و دیافراگم‌های انعطاف‌پذیر، امکان کنترل اتوماتیک حلقه بسته (Closed-Loop) را فراهم می‌آورند. چه در حال پایش فشار یک خط لوله انتقال گاز ترش باشید و چه در حال تنظیم فشار هیدرولیک یک جک صنعتی، این تجهیز نقشی استراتژیک ایفا می‌کند. در این مقاله جامع از پلتفرم تخصصی اَدبینو، به کالبدشکافی فیزیک دیافراگم‌ها، مکانیسم‌های سنجش piezoresistive و capacitive، تحلیل انواع ترانسمیتر فشار قلمی، دیافراگمی، دیفرانسیلی (تفاضلی) و اصول مهندسی کالیبراسیون و سیم‌کشی ۲ سیمی پرداخته‌ایم.

فیزیک سنسورهای فشار، جریان استاندارد ۴-۲۰mA و ساختار مهندسی پرشر ترانسمیترها

برای درک عمیق ترانسمیتر فشار، باید مکانیسم تبادل انرژی مکانیکی به الکتریکی و استانداردهای ارتباطی ابزار دقیق را تحلیل کنیم.

۱. تئوری سنجش فشار، خازنی، پیزومقاومتی و استاندارد جریان loop-powered

قلب هر ترانسمیتر فشار، کپسول سنسور (Sensor Cell) است. این بخش شامل یک دیافراگم فلزی (معمولاً از جنس 316L Stainless Steel یا Hastelloy) یا سرامیکی است. زمانی که سیال به دیافراگم فشار می‌آورد، دیافراگم دچار تغییر شکل مکانیکی در حد میکرومتر می‌شود. این انحراف توسط دو تکنولوژی اصلی سنس می‌شود:

• سنسورهای پیزومقاومتی (Piezoresistive): استرین‌گیج‌های نیمه‌هادی روی دیافراگم سیلیکونی قرار دارند. با اعمال فشار، مقاومت الکتریکی آن‌ها تغییر می‌کند. این تغییر، تعادل یک پل ویتستون را برهم می‌زند. طبق اصول طراحی الکترونیک صنعتی در مراجع بین‌المللی نظیر Texas Instruments، این تغییر مقاومت به ولتاژ آنالوگ دقیق تبدیل می‌شود.
• سنسورهای خازنی (Capacitive): دیافراگم به عنوان صفحه متحرک یک خازن عمل می‌کند. با تغییر فاصله دیافراگم نسبت به صفحات ثابت، ظرفیت خازنی (طبق رابطه $C = \epsilon \cdot \frac{A}{d}$) تغییر می‌یابد. طبق استانداردهای کمیته بین‌المللی الکتروتکنیک در International Electrotechnical Commission (IEC)، سنسورهای خازنی بالاترین دقت و پایداری بلندمدت را در پایش فشار ارائه می‌دهند.

سیگنال خام الکتریکی پس از تقویت، به سیگنال استاندارد آنالوگ جریان ۴ تا ۲۰ میلی‌آمپر تبدیل می‌شود. طبق اصول استاندارد ملی برق آمریکا National Electrical Code (NEC – NFPA 70) برای ایمنی ذاتی در محیط‌های قابل انفجار (Hazardous Areas)، استفاده از سیگنال جریان ۴ میلی‌آمپر در حالت صفر (Zero) دو مزیت بنیادی دارد. اول اینکه صفر واقعی از قطع شدن سیم (Zero Suppression vs Broken Wire) تشخیص داده می‌شود. دوم اینکه همین جریان ۴ میلی‌آمپر، توان الکتریکی مورد نیاز مدارات داخلی خود ترانسمیتر را تامین می‌کند (Loop-Powered 2-Wire).

۲. انواع ترانسمیتر فشار از نظر نوع فشار مرجع و ساختار مکانیکی

ترانسمیترهای فشار بر اساس مرجع اندازه‌گیری و طراحی بدنه به دسته‌های اصلی زیر تقسیم می‌شوند:

• ترانسمیتر فشار نسبی (Gauge Pressure): فشار سیال را نسبت به فشار اتمسفر محیط (حدود ۱۰۱.۳ کیلوپاسکال) می‌سنجد. پشت دیافراگم این سنسورها یک سوراخ هوا (Vent) برای ارتباط با اتمسفر وجود دارد.
• ترانسمیتر فشار مطلق (Absolute Pressure): فشار سیال را نسبت به خلاء کامل (Absolute Zero Pressure) می‌سنجد. پشت دیافراگم این تجهیزات وکیوم کامل محبوس شده است. این گروه برای سیستم‌های خلاء و هواشناسی کاربرد دارند.
• ترانسمیتر فشار تفاضلی یا دیفرانسیلی (Differential Pressure – DP): دارای دو پورت ورودی High و Low است. این دستگاه مابه‌التفاوت فشار بین دو نقطه را اندازه می‌گیرد. این ترانسمیترها علاوه بر فشار، بر اساس فرمول برنولی برای اندازه‌گیری دبی (Flow) سیالات و سطح (Level) مخازن تحت فشار استفاده می‌شوند. راهنماهای فنی شرکت Siemens Industrial Automation جزئیات دقیقی از کاربرد DP Transmitterها ارائه داده‌اند.
• ترانسمیتر فشار دیافراگمی (Flush Diaphragm): دیافراگم سنسور کاملاً هم‌سطح با گلویی رزوه قرار دارد. این طراحی باعث می‌شود مایعات ویسکوز، چسبنده یا دارای ذرات معلق (مانند سیلیس، ملات، شکلات یا لبنیات) داخل حفره‌ها نفوذ نکرده و سنسور را مسدود نکنند.

۳. پروتکل‌های ارتباطی هوشمند HART و فیلدباس‌های صنعتی

در ترانسمیترهای فشار هوشمند (Smart Pressure Transmitters)، سیگنال دیجیتال مدرن‌شده روی همان دو رشته سیم جریان آنالوگ مدوله می‌شود. بر اساس استانداردهای شبکه صنعتی تدوین‌شده توسط مؤسسه IEEE، پروتکل ارتباطی HART (Highway Addressable Remote Transducer) از کلیدزنی فرکانسی (FSK) استفاده می‌کند. این ویژگی امکان پیکربندی ریموت، کالیبراسیون دامنه (Re-ranging) و عیب‌یابی ترانسمیتر را بدون قطع سیگنال آنالوگ فراهم می‌سازد.

جدول مقایسه: تفاوت‌های بنیادی ترانسمیتر فشار قلمی، دیافراگمی و تفاضلی (DP)

انتخاب ناآگاهانه نوع پرشر ترانسمیتر می‌تواند پیامدهای نامطلوبی داشته باشد. از جمله این مشکلات می‌توان به انسداد پورت فشار، گرفتگی سنسور، آسیب دیدن دیافراگم در اثر ضربه قوچ (Water Hammer) یا بروز خطاهای شدید در اندازه گیری اشاره کرد. جدول زیر راهنمای مقایسه فنی این تجهیزات است:

چنانچه پرشر ترانسمیترهای شما دچار انحراف شدید خروجی (Drift)، سوختن ترانزیستور خروجی ۴-۲۰mA یا پارگی دیافراگم شدند، جای نگرانی نیست. این مشکلات معمولاً بر اثر شوک‌های فشاری ناگهانی، دمای بالای سیال، عدم استفاده از اسنبر (Snubber) یا خرابی مدارات الکترونیکی داخلی رخ می‌دهند. مهندسان مجرب آلان تعمیر آماده ارائه خدمات عیب‌یابی، کالیبراسیون و اورهال تخصصی تجهیزات ابزار دقیق شما هستند.

پروتکل مهندسی نصب مکانیکی، شیر منیفولد و سیم‌کشی ۲ سیمی ۴ تا ۲۰ میلی‌آمپر

نصب غیرپروتکلی ترانسمیتر فشار می‌تواند تبعات منفی داشته باشد. این امر ممکن است باعث اعمال شوک فشاری یا دمایی شود. همچنین احتمال ورود نویز الکترومغناطیسی به سیگنال آنالوگ وجود دارد. بنابراین اجرای دقیق مراحل زیر الزامی است:

سوالات متداول کاربران درباره چالش‌های فنی و کارکرد ترانسمیترهای فشار

۱. فرق بین ترانسمیتر فشار (Pressure Transmitter) و پرشر سوییچ (Pressure Switch) چیست؟

پرشر سوییچ یک تجهیز آن/آف (On/Off) دیجیتال مکانیکی یا الکترونیکی است. این دستگاه صرفاً با رسیدن فشار به یک حد مشخص (Set Point)، کنتاکت خروجی را باز یا بسته می‌کند. اما ترانسمیتر فشار یک سنسور پیوسته آنالوگ است. این تجهیز در هر لحظه مقدار دقیق فشار را به‌صورت سیگنال پیوسته ۴ تا ۲۰ میلی‌آمپر یا ولتاژ به سیستم کنترل ارزیابی و مخابره می‌نماید.

۲. چگونه با استفاده از ترانسمیتر فشار تفاضلی (DP)، سطح مایع داخل مخزن را اندازه بگیریم؟

پورت High ترانسمیتر به پایین‌ترین نقطه مخزن (پایین سطح مایع) متصل می‌شود. پورت Low نیز به بالای مخزن (بخش بخار یا هوا) وصل می‌گردد. ترانسمیتر، فشار ناشی از ستون مایع را طبق فرمول هیدرواستاتیک $P = \rho \cdot g \cdot h$ اندازه‌گیری می‌کند. با توجه به ثابت بودن چگالی سیال ($\rho$) و شتاب جاذبه ($g$)، فشار تفاضلی به‌طور مستقیم و کاملاً خطی با ارتفاع مایع ($h$) متناسب خواهد بود.

۳. علت داغ شدن یا سوختن ترانسمیترهای فشار در خطوط بخار چیست؟

سنسورهای فشار معمولاً برای تحمل دمای مجاز بین ۲۰- تا ۸۵+ درجه سانتی‌گراد طراحی می‌شوند. در خطوط بخار آب داغ (دمای بالای ۱۵۰ درجه سانتی‌گراد)، اگر ترانسمیتر مستقیماً به خط متصل شود، حرارت شدید به دیافراگم و مدارات الکترونیکی آسیب زده و آن‌ها را می‌سوزاند. برای جلوگیری از این مشکل، حتماً باید از **لوله سیفون (شیر خم) به شکل U یا Loop** استفاده شود تا بخار داخل خم لوله کندانس شده و مایع سرد به عنوان واسطه فشار را منتقل کند.

۴. منظور از اصطلاح Turndown Ratio در ترانسمیترهای فشار هوشمند چیست؟

نسبت Turndown Ratio نشان‌دهنده حداکثر دامنه تغییرپذیری یا تنظیم محدوده اندازه گیری (Rangeability) ترانسمیتر بدون افت دقت است. به عنوان مثال، اگر یک ترانسمیتر فشار دارای بازه ۱۰۰ بار و نسبت Turndown برابر با 100:1 باشد، می‌توان بازه کاری آن را تا ۱ بار کوچک کرد (Spanning) و همچنان سیگنال خروجی ۴ تا ۲۰ میلی‌آمپر کاملاً دقیق دریافت نمود.
