اینورتر 3 فاز چیست و چه نقشی در اتوماسیون صنعتی مدرن دارد؟
در دنیای اتوماسیون و برق صنعتی، اینورتر 3 فاز (Three-Phase Variable Frequency Drive / VFD) به عنوان قلب نبضدهنده کنترل حرکت و مهار انرژی شناخته میشود. این تجهیز الکترونیک قدرت وظیفه دارد ولتاژ و فرکانس ورودی را تغییر داده و از این طریق، سرعت، گشتاور و جهت چرخش الکتروموتورهای سه فاز AC را با بالاترین دقت ممکن تنظیم کند. بدون استفاده از اینورتر سه فاز، راهاندازی مستقیم موتورهای صنعتی موجب ضربات شدید مکانیکی و جهشهای ناگهانی جریان میشود.
عملکرد اصلی درایو سه فاز بر پایه تبدیل برق متناوب ورودی به برق مستقیم (DC) و سپس بازتولید موج سینوسی متناوب سه فاز با فرکانس متغیر است. بهرهگیری از این تجهیز نه تنها استهلاک گیربکسها، تسمهها و کوپلینگها را به شدت کاهش میدهد، بلکه در کاربردهایی نظیر فنها و بوسترپمپها تا بیش از ۵۰ درصد در مصرف انرژی برق کارخانجات صرفهجویی به عمل میآورد.
اینورترهای سه فاز بر اساس ولتاژ ورودی به دو دسته کلی “ورودی تکفاز به خروجی سه فاز ۲۲۰ ولت” و “ورودی سه فاز به خروجی سه فاز ۳۸۰/۴۰۰ ولت” تقسیم میشوند. تنوع در مدولاسیون کنترلی، قابلیت اتصال به شبکههای صنعتی مدرن نظیر Modbus و Profinet و وجود توابع ایمنی هوشمند، اینورتر 3 فاز را به یکی از ضروریترین قطعات در تمام تابلوهای برق صنعتی تبدیل کرده است.
توضیح عمیق اصول مهندسی، مدولاسیون PWM و استانداردهای مرجع اینورتر سه فاز
ساختار مداری یک اینورتر 3 فاز مدرن از سه بخش کلیدی تشکیل شده است: بخش پل یکسوساز دیودی یا تریستوری (Rectifier Bridge)، لینک دیسی یا بانک خازنی صافکننده (DC Bus)، و پل اینورتر ۶ پلهای متشکل از ترانزیستورهای قدرت IGBT. ولتاژ سه فاز AC ورودی پس از عبور از یکسوساز به ولتاژ مستقیم با دامنه $V_{dc} \approx 1.35 \times V_{line}$ تبدیل شده و خازنهای صافکننده ریپل ولتاژ را خنثی میکنند.
در بخش معکوسکننده، الگوریتم سوئیچینگ مدولاسیون پهنای پالس برداری (Space Vector PWM) فرمان قطع و وصل را به کلیدهای IGBT صادر میکند. با تغییر پهنای پالسهای ولتاژ خروجی، جریان متناوب سینوسی سه فاز با اختلاف فاز ۱۲۰ درجه الکتریکی بازسازی میشود. این تکنولوژی ضمن کاهش تلفات حرارتی سوئیچها، هارمونیکهای مرتبه پایین خروجی را به حداقل ممکن میرساند.
از منظر استانداردهای بینالمللی ایمنی و سازگاری الکترومغناطیسی، طراحی و ساخت اینورترهای 3 فاز الزامات سختگیرانه استاندارد مرجع IEEE Standard 519 (Harmonic Control in Electric Power Systems) و الزامات نویز رادیویی و کنترلی شرکتهای پیشرو مانند ABB Drive Application Guide for Variable Speed Drives را برآورده میسازد. این استانداردها تضمین میکنند که تجهیزات الکترونیکی در برابر نوسانات ولتاژ مقاومت داشته و کمترین تداخل مغناطیسی را به شبکه تزریق نمایند.
تکنولوژیهای کنترلی در درایوهای سه فاز شامل مد V/f (نسبت ولتاژ به فرکانس ثابت)، مد کنترل برداری بدون سنسور (Sensorless Vector Control) و مد حلقه بسته (Closed Loop Vector) با بازخورد انکودر است. در مد برداری، مولفه جریان مغناطیسکننده ($I_d$) و گشتاورساز ($I_q$) جداگانه کنترل میشوند که امکان دستیابی به گشتاور ۲۰۰ درصدی حتی در سرعت صفر را فراهم میآورد.
انواع اینورتر 3 فاز؛ بررسی دستهبندی کاربری و ولتاژی
اینورترهای سه فاز بر اساس کاربری و ساختار الکتریکی به چند دسته اصلی تقسیم میشوند تا پاسخگوی طیف وسیعی از نیازهای صنعتی باشند:
- اینورتر ورودی تکفاز به خروجی 3 فاز (220V): مناسب برای کارگاهها و مکانهایی که برق سه فاز ندارند. این درایوها برق ۲۲۰ ولت تکفاز را دریافت کرده و خروجی سه فاز ۲۲۰ ولت (اتصال مثلث) تحویل میدهند.
- اینورتر ورودی 3 فاز به خروجی 3 فاز (380V/400V): پرکاربردترین نوع صنعتی که با برق ۳۸۰ ولت شبکه تغذیه شده و خروجی سه فاز ۳۸۰ ولت (اتصال ستاره) تحویل موتور میدهد.
- اینورتر 3 فاز سبککار (General Purpose / Light Duty): طراحیشده برای بارهای گشتاور متغیر مانند فنهای صنعتی، پمپها و نوار نقالههای کوچک.
- اینورتر 3 فاز سنگینکار (Heavy Duty / High Performance): دارای قدرت تحمل اورلود بالا (تا ۲۰۰ درصد)، مناسب برای جرثقیل، آسانسور، میکسر، سنگشکن و ماشینآلات نورد.
جدول مقایسه: ممیزی تخصصی انواع اینورتر 3 فاز پرکاربرد
جدول زیر مقایسه فنی بین دستهبندیهای اصلی اینورتر سه فاز را برای انتخاب صحیح تجهیز ارائه میدهد:
| نوع اینورتر | ولتاژ ورودی | ولتاژ خروجی | نوع بار / کاربری | تحمل اضافه بار (Overload) |
|---|---|---|---|---|
| تکفاز به سه فاز ۲۲۰V | ۲۲۰ ولت متناوب (AC) | سه فاز ۲۲۰V (مثلث) | سبک تا نیمهسنگین کارگاهی | ۱۲۰% تا ۱۵۰% به مدت ۱ دقیقه |
| سه فاز ۳۸۰V سبککار | ۳۸۰ الی ۴۸۰ ولت سه فاز | سه فاز ۳۸۰V (ستاره) | فن، بوسترپمپ، سیستم HVAC | ۱۱۰% تا ۱۲۰% به مدت ۱ دقیقه |
| سه فاز ۳۸۰V سنگینکار | ۳۸۰ الی ۴۸۰ ولت سه فاز | سه فاز ۳۸۰V (ستاره/مثلث) | جرثقیل، آسانسور، میکسر، اسپیندل | ۱۸۰% تا ۲۰۰% به مدت ۳ ثانیه |
در صورتی که درایوها و اینورترهای سه فاز در خطوط تولید دچار آسیب یا خطا شدهاند، میتوانید برای خدمات تخصصی عیبیابی به مرکز آلان تعمیر مراجعه نمایید.

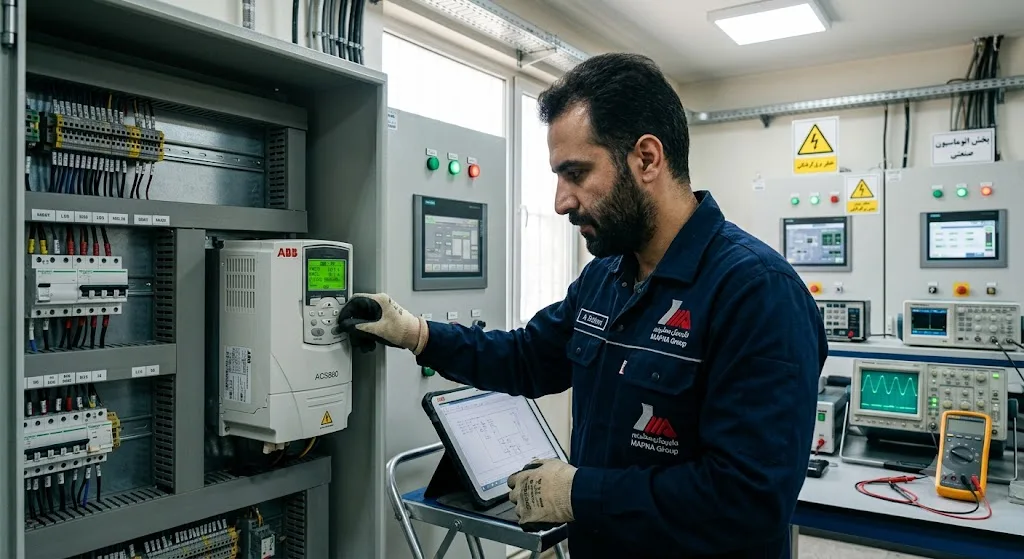

آموزش تنظیم پارامترها و خطایابی تخصصی درایو سه فاز
برنامهریزی دقیق اینورتر 3 فاز ضامن ایمنی موتور و افزایش راندمان سیستم است. مهمترین گامها در پیکربندی درایو عبارتند از:
- تنظیم پلاک موتور (Motor Nameplate): وارد کردن دقیق ولتاژ نامی، جریان نامی، فرکانس (۵۰Hz) و سرعت نامی (RPM) روی کیپد درایو.
- تنظیم زمانهای Ramp (P-Accel / P-Decel): شیب زمانی افزایش سرعت از صفر تا فرکانس ماکزیمم و زمان توقف جهت جلوگیری از شوک مکانیکی.
- انتخاب منبع مرجع (Command Source): تعیین منبع استارت/استپ (ترمینالهای دیجیتال، کیپد روی درایو یا شبکه ارتباطی Modbus).
پروتکل خطایابی، تست دیودی و عیبیابی بخش قدرت اینورتر 3 فاز
جهت تست بخش قدرت (Power Stage) و عیبیابی سختافزاری اینورتر سه فاز خارج از مدار، مراحل علمی زیر را دنبال کنید:
خطای Overcurrent (خطای جریان زیاد): بررسی اتصال کوتاه فازهای خروجی، گیرپاژ موتور و زمان Accel. خطای Overvoltage (ولتاژ بالای لینک DC): بررسی زمان Decel و نصب مقاومت ترمز (Braking Resistor).
برق ورودی را قطع کرده و از تخلیه خازنهای لینک DC مطمئن شوید. مولتیمتر را روی حالت تست دیود بگذارید. پروب مشکی روی DC+ و پروب قرمز به ترتیب روی ترمینالهای R, S, T. افت ولتاژ خوانده شده باید حدود ۰.۳ تا ۰.۵ ولت باشد.
◀
برای خرید قطعات الکترونیکی یدکی و IGBTهای اورجینال به ای آی الکترونیک مراجعه کنید.
پروب قرمز مولتیمتر را روی DC- و پروب مشکی را به ترتیب روی ترمینالهای خروجی U, V, W قرار دهید. افت ولتاژ دیودهای هرزگرد خروجی روی هر سه فاز باید متقارن بوده و نباید اتصال کوتاه (بوق) وجود داشته باشد.
سوالات متداول درباره اینورتر 3 فاز
۱. آیا میتوان از اینورتر تکفاز به سه فاز برای موتور ۳۸۰ ولت استفاده کرد؟
خیر، خروجی اینورتر تکفاز به سه فاز، ولتاژ ۲۲۰ ولت سه فاز تحویل میدهد. بنابراین تنها در صورتی میتوانید موتور ۳۸۰ ولت را راهاندازی کنید که کلمپهای داخل تختهکلم موتور امکان تغییر سربندی از ستاره به مثلث ۲۲۰ ولت را داشته باشند.
۲. تفاوت اصلی اینورتر 3 فاز سنگینکار و سبککار چیست؟
درایوهای سنگینکار قابلیت تحمل جریان اضافه بار بالاتر (تا ۲۰۰٪) در لحظات اولیه را دارند و برای بارهای سنگین مناسب هستند، در حالی که درایو سبککار برای بارهای متغیر مانند فن طراحی شده است.
۳. علت داغ شدن بیش از حد اینورتر سه فاز چیست؟
عدم تهویه مناسب در تابلو برق، خرابی فن خنککننده درایو، فرکانس سوئیچینگ بسیار بالا، عدم تطابق توان موتور با درایو یا وجود نوسانات شدید ولتاژ ورودی از دلایل اصلی داغ شدن اینورتر هستند.
۴. نقش مقاومت ترمز (Braking Resistor) در اینورتر 3 فاز چیست؟
در بارهای سنگین هنگام کاهش سرعت، موتور به ژنراتور تبدیل شده و انرژی را به درایو بازمیگرداند. مقاومت ترمز این انرژی اضافی را به صورت حرارت دفع میکند تا از خطای اضافه ولتاژ (Overvoltage) جلوگیری شود.
تامین عمده و استعلام قیمت انواع اینورتر 3 فاز در پلتفرم اَدبینو
در این مقاله جامع تخصصی، تمامی جوانب مهندسی اینورتر 3 فاز، ساختار الکترونیک قدرت، اصول PWM، استانداردهای بینالمللی، جدول مقایسه انواع درایوها و شیوه خطایابی و تست IGBTها را بررسی نمودیم. انتخاب دقیق درایو سه فاز نقشی حیاتی در پایداری خطوط اتوماسیون صنعتی و کاهش هزینههای انرژی دارد.
