کشف تقلب در ظرفیت واقعی خازنهای صنعتی؛ روشهای سنجش دقیق و راهنمای مهندسی تست ESR و DF
اندازهگیری پارامترهای حیاتی خازنهای قدرت و روغنی صنعتی با ابزارهای دقیق سنجش فرکانسی زیر بار
تقلب در ظرفیت خازنهای صنعتی چیست و چرا آسیب جدی به تابلوهای برق وارد میکند؟ (توضیح اجمالی)
خازنهای صنعتی—از خازنهای اصلاح ضریب توان (اصلاح ضریب قدرت یا بانک خازنی) گرفته تا خازنهای صافی راپل (DC-Link) در اینورترها و درایوهای آسنکرون—نقش کلیدی در تثبیت ولتاژ، کاهش تلفات مجدد و فیلتر کردن هارمونیکهای مخرب دارند. متأسفانه در سالهای اخیر و با افزایش قیمت مواد اولیه مانند فویلهای آلومینیومی خلوص بالا، الکترولیتهای باکیفیت و رزینهای عایق، پدیده تقلب در ظرفیت واقعی خازنهای صنعتی به یکی از بحرانهای اصلی صنایع تبدیل شده است.
در این روشهای سودجویانه، تولیدکنندگان غیرمجاز یا توزیعکنندگان تقلبی اقدام به درج ظرفیتهای نامی دروغین (مثلاً درج ۵۰ کیلووار بهجای ۲۵ کیلووار واقعی)، استفاده از آلیاژهای نامرغوب، جاگذاری خازنهای کوچکتر درون پوسته بزرگتر، یا حتی پر کردن فضای داخلی پوسته با سیمان و ماسه میکنند! این خازنها در تست اولیه با مولتیمترهای معمولی ممکن است ظرفیت نامی را به شکل ظاهر نشان دهند، اما تحت فرکانس کاری، ولتاژ نامی و جریان هارمونیکی بالا، دچار افت شدید ظرفیت، انفجار، آتشسوزی و افت ضریب توان خط میشوند.
روشها و تکنیکهای مهندسی سنجش دقیق ظرفیت و پارامترهای نهان خازن (توضیح عمیق)
تست ساده با خازنسنج مولتیمتر تنها یک ولتاژ DC یا فرکانس بسیار پایین کمدامنه را اعمال میکند و به هیچ وجه نمیتواند کارایی خازن در شرایط واقعی صنعت را تایید کند. برای کشف تقلبهای ساختاری و افت کیفیت خازنهای قدرت، مهندسان برق از تحلیل پارامترهای چهارگانه زیر بهره میگیرند:
- ۱. سنجش مقاومت معادل سری (ESR – Equivalent Series Resistance): خازنهای تقلبی از فویلهای نازکتر و اتصال داخلی نامرغوب (Shooping) استفاده میکنند. این امر موجب افزایش ناگهانی ESR میشود. بالا بودن ESR در جریانهای بالای صنعتی منجر به داغ شدن شدید (Self-Heating) و انفجار خازن میگردد.
- ۲. اندازهگیری ضریب اتلاف (Dissipation Factor / Tan δ): زاویه تلفات عایقی یا Dissipation Factor نشاندهنده میزان انرژی هدررفته به صورت حرارت در دیالکتریک خازن است. در خازنهای اصلی اصلاح توان، این ضریب بسیار ناچیز است، در حالی که در خازنهای تقلبی یا بازسازیشده به چند برابر این مقدار میرسد.
- ۳. تست ظرفیت متغیر با فرکانس (Frequency Sweep C-V Test): خازنهای با دیالکتریک نامرغوب در فرکانس ۵۰ هرتز ممکن است ظرفیت نامی را نشان دهند، اما با افزایش فرکانس به ۱ کیلوهرتز یا فرکانسهای هارمونیکی (هارمونیک ۳، ۵ و ۷)، ظرفیت آنها به شدت افت کرده و خازن رفتار القایی شدیدی از خود بروز میدهد.
- ۴. اندازهگیری جریان نشتی (Leakage Current) و تست ولتاژ بالا (Hi-Pot): اعمال ولتاژ ۱.۵ تا ۲ برابر ولتاژ نامی به مدت ۱ دقیقه. خازنهای تقلبی دارای عایق فیلم پلیپروپیلن (MOPP) ضعیف بوده و دچار شکست دیالکتریک (Dielectric Breakdown) یا جریان نشتی غیرمجاز میشوند.
- ۵. وزنسنجی فیزیکی و ابعاد پوسته (Weight vs KVAR Ratio): یکی از سادهترین و کاربردیترین روشها در کارگاهها، مقایسه وزن خازن با دیتاتشیت رسمی برند سازنده است. وجود ماسه یا شن در داخل پوسته جدار خازن نیز با آنالیز X-Ray یا سوراخ کاری تست قابل افشا است.
تجهیزات مورد نیاز شامل LCR متر فرکانسی (آزماگاهی)، دستگاه سنجش ESR صنعتی، مگر یا تستر عایقی ولتاژ بالا و آنالیزور کیفیت توان (Power Quality Analyzer) میباشد.
جدول مقایسه پارامترهای فنی خازن صنعتی اورجینال در برابر خازن تقلبی و کمظرفیت
جدول زیر چکلیست مقایسهای مهندسی برای تفکیک سریع خازنهای استاندارد قدرتی از نمونههای تقلبشده است:
| شاخص و پارامتر سنجش | خازن صنعتی اورجینال (Standard) | خازن تقلبی / ریمارک (Substandard) |
|---|---|---|
| مقاومت معادل سری (ESR) | بسیار پایین (کمتر از چند میلیاُهم) | بالا (افزایش ۵ تا ۲۰ برابری نسبت به استاندارد) |
| ضریب اتلاف (Tan Delta) | کمتر از 0.0005 در ۵۰ هرتز | بزرگتر از 0.002 (اتلاف حرارتی بسیار شدید) |
| پاسخ فرکانسی ظرفیت (C vs f) | پایداری ظرفیت تا فرکانسهای هارمونیکی بالادست | افت شدید ظرفیت با افزایش فرکانس بالای ۱۰۰ هرتز |
| مکانیزم خودترمیمی (Self-Healing) | فعال با فیلم آلومینیوم-روی تبخیرشده | غیرفعال یا ناقص (منجر به اتصال کوتاه کامل) |
| انحراف وزن نسبت به دیتاتشیت | تطابق کامل (تلرانس کمتر از ±2%) | سبکتر بودن شدید یا توزیع غیریکنواخت وزن داخلی |
گراف تحلیلی رابطه فرکانس و توان تلفاتی (حرارتی) در خازنهای اصلی و تقلبی
تلفات توان در خازن صنعتی بر اساس فرمول اتلاف توان و ضریب اتلاف تعیین میشود. تحلیل رفتار فرکانسی بدین شرح است:
- خط عملکرد خازن اصلی: با افزایش فرکانس از ۵۰ هرتز به ۲۵۰ هرتز (هارمونیک پنجم)، به دلیل ثابت ماندن ضریب اتلاف و کم بودن ESR، شیب افزایش دمای بدنه بسیار ملایم بوده و از محدوده مجاز ۵۵ درجه سانتیگراد فراتر نمیرود.
- خط عملکرد خازن تقلبی (کمکیفیت): با ورود فرکانسهای هارمونیکی، ضریب اتلاف به شدت جهش یافته و حرارت تولیدی در داخل بدنه به صورت نمایی افزایش مییابد. این پدیده باعث فرار حرارتی (Thermal Runaway)، باد کردن بدنه و عمل کردن فیوز داخلی یا انفجار خازن میگردد.
چکلیست ۵ گامه مهندسی برای تست و پذیرش خازنهای صنعتی قبل از نصب
جهت اطمینان از صحت ظرفیت و اصالت خازنهای خریداریشده برای تابلوهای برق و بانکهای خازنی، مراحل تست زیر را اجرا کنید:
وزن خازن را با ترازوی دیجیتال دقیق اندازهگیری کرده و با مشخصات فنی دیتاتشیت سازنده اصلی مقایسه کنید. هرگونه اختلاف بیش از ۵٪ نشاندهنده عدم رعایت تراکم فویل یا پرکننده تقلبی است.

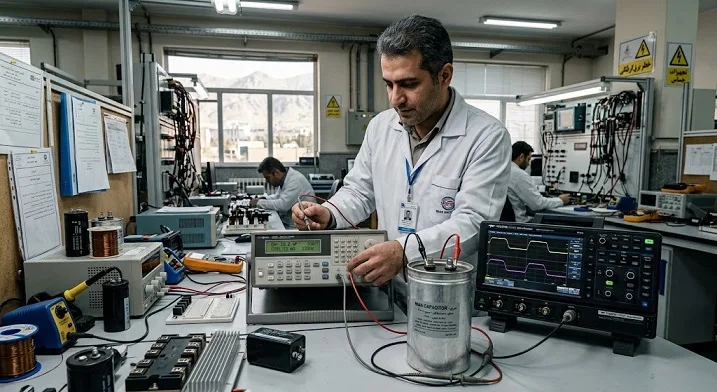

با استفاده از LCR متر پل (Bridge LCR Meter)، ظرفیت واقعی و مقاومت ESR را ثبت کنید. ESR بالای 0.1 اهم برای خازنهای بالای ۱۰ کیلووار نشاندهنده کیفیت نامطلوب است.
مقدار ضریب اتلاف را در فرکانس شبکه (۵۰ هرتز) چک کنید. این پارامتر باید طبق استاندارد IEC 60831 سنجیده شود.
◀
برای خرید تجهیزات اندازهگیری دقیق، LCR مترهای صنعتی و تجهیزات برق میتوان به پلتفرم تجهیز بازاری مراجعه کرد.
ولتاژ ۵۰۰ یا ۱۰،۰۰۰ ولت DC را بین ترمینالها و بدنه فلزی خازن اعمال کنید. مقاومت عایقی باید حداقل بالای ۱۰,۰۰۰ مگااُهم باشد.
پس از نصب اولیه، جریان هر سه فاز خازن را با آمپرمتر انبری (C-Meter) چک کنید. پس از ۳۰ دقیقه کارکرد، با دوربین ترموویژن دمای بدنه را پایش کنید؛ داغ شدن ناهمگون نشاندهنده خراب بودن دیالکتریک است.
سوالات متداول مهندسان و مسئولان نگهداری تأسیسات برق درباره خازنهای صنعتی
۱. چرا مولتیمتر دستی ساده ظرفیت خازن تقلبی را درست نشان میدهد ولی خازن زیر بار کار نمیکند؟
چون مولتیمترهای دستی تست را در ولتاژ بسیار پایین (حدود چند ولت) و جریان ناچیز انجام میدهند. در این حالت مقاومت ESR و ضریب اتلاف خود را نشان نمیدهند و فقط ظرفیت استاتیکی سنجیده میشود.
۲. خطر استفاده از خازن صنعتی تقلبی در بانک خازنی چیست؟
علاوه بر جبرانسازی ناقص ضریب توان و دریافت جریمههای سنگین دیماند از اداره برق، این خازنها به علت تلفات حرارتی شدید بالا منفجر شده، باعث ایجاد اتصال کوتاه روی شمشهای اصلی و حتی آتشسوزی کامل تابلو برق میشوند.
۳. بهترین فرکانس برای سنجش ظرفیت خازنهای اصلاح توان قدرتی چقدر است؟
فرکانس پایه ۵۰/۶۰ هرتز فرکانس اصلی کاری است، اما برای کشف کیفیت دیالکتریک و اتصالات داخلی، سنجش در فرکانسهای ۱۰۰ هرتز، ۱ کیلوهرتز و ۱۰ کیلوهرتز با LCR متر دقیق توصیهشده است.
نتیجهگیری و مرجع تامین خازنهای صنعتی اورجینال در اَدبینو
شناسایی تقلب در ظرفیت واقعی خازنهای صنعتی نیازمند عبور از تستهای ساده دستی و بهکارگیری ابزارهای سنجش فرکانسی و تحلیل پارامترهای ESR و Tan Delta است. سرمایهگذاری روی تست دقیق خازنها، تضمینکننده طول عمر تابلوهای برق، درایوها و کاهش هزینههای انرژی کارخانجات است.
