چرا تست خازن بدون خارج کردن از مدار (In-Circuit) اهمیت دارد و ESR متر چیست؟ (توضیح اجمالی)

خازن‌های الکترولیتی آلومینیومی به دلیل وجود الکترولیت مایع، حساس‌ترین و آسیب‌پذیرترین قطعات در تجهیزات الکترونیک صنعتی، اینورترها، درایورهای LED و منابع تغذیه سوئیچینگ (SMPS) هستند. با گذشت زمان و تحت تاثیر حرارت، الکترولیت داخلی تبخیر شده و خازن دچار پدیده «خشک‌شدگی» می‌شود. این مشکل باعث افزایش شدید مقاومت معادل سری یا همان **ESR (Equivalent Series Resistance)** می‌گردد؛ در حالی که ممکن است ظرفیت خازنی (Capacitance) تغییر چندانی نکرده باشد!

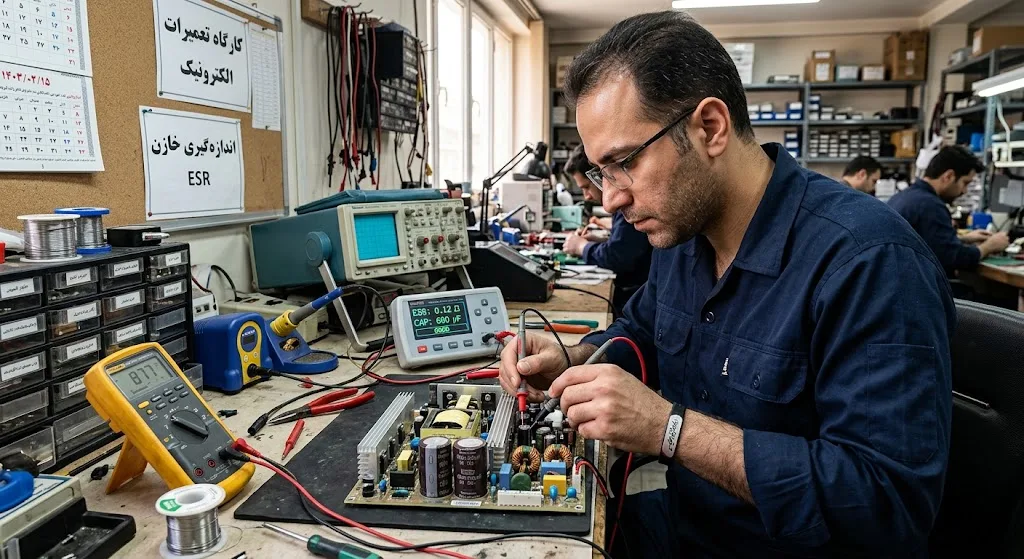

در روش‌های سنتی، برای تست خازن باید پایه آن از مدار دیسولدر و خارج می‌شد که علاوه بر صرف زمان زیاد، ریسک آسیب به پدها و لایه‌های برد را به شدت افزایش می‌داد. **تست خازن بدون خارج کردن از مدار (In-Circuit Testing)** با استفاده از **دستگاه ESR متر**، به مهندسان اجازه می‌دهد تا خازن‌های خراب، خشک‌شده و دارای ریپل بالا را ظرف چند ثانیه و مستقیماً روی برد شناسایی کنند.

تحلیل فیزیکی مقاومت معادل سری (ESR)، مکانیزم خشک‌شدن الکترولیت و فرکانس تست (توضیح عمیق)

یک خازن واقعی تنها شامل یک ظرفیت ایده‌آل ($C$) نیست، بلکه مداری معادل شامل مقاومت سری ($ESR$) و اندوکتانس سری ($ESL$) است. با تبخیر مایع الکترولیت در اثر حرارت طولانی‌مدت (وفق فرمول طول عمر Arrhenius)، هدایت یونی درون خازن افت کرده و $ESR$ به‌صورت نمایی افزایش می‌یابد.

دستگاه‌های ESR متر فرکانس بالایی (معمولاً بین **100kHz تا 250kHz**) و ولتاژ بسیار پایینی (کمتر از **200mV**) را به پایه‌های خازن روی مدار اعمال می‌کنند. ولتاژ پایین (کمتر از ۰.۶ ولت) تضمین می‌کند که پیوندهای نیمه‌هادی (دیودها و ترانزیستورهای موازات‌شده روی برد) روشن نشده و جریان تنها از درون خازن عبور کند. در فرکانس ۱۰۰ کیلوهرتز، راکتانس خازنی ($X_c = \frac{1}{2\pi f C}$) به سمتی متمایل به صفر می‌رود و امپدانس اندازه‌گیری‌شده دقیقاً برابر با مقاومت امیک داخلی یا همان $ESR$ خواهد بود.

$Z = \sqrt{ESR^2 + \left(2\pi f L – \frac{1}{2\pi f C}\right)^2} \xrightarrow{f \to 100\text{kHz}} Z \approx ESR$

در صورتی که عدد ESR قرائت شده بسیار بالاتر از جدول مرجع استاندارد باشد (مثلاً به جای ۰.۱ اهم، عدد ۵ یا ۱۰ اهم نشان داده شود)، خازن صد درصد خشک شده و باید تعویض گردد، حتی اگر با خازن‌سنج معمولی ظرفیت اسمی آن درست نشان داده شود.

جدول مقایسه روش‌های عیب‌یابی خازن (مولتی‌متر vs خازن‌سنج vs دستگاه ESR متر)

جدول زیر مزایا و محدودیت‌های روش‌های مختلف عیب‌یابی خازن‌های الکترولیتی را خلاصه می‌کند:

گراف و منحنی تغییرات ESR و C نسبت به دما و ساعات کارکرد خازن

رفتار خازن الکترولیتی در طول زمان کارکرد (ساعات بهره‌برداری) دچار افت شدید کیفیت می‌شود:

• فاز ۱ (کارکرد نرمال – ۰ تا ۲۰۰۰ ساعت): مقدار ESR ثابت و بسیار پایین (مثلاً زیر ۰.۰۵ اهم) بوده و ظرفیت خازنی در حد استاندارد کارخانه قرار دارد.
• فاز ۲ (آغاز خشک‌شدن – ۲۰۰۰ تا ۵۰۰۰ ساعت): تبخیر تدریجی مایع الکترولیت؛ ESR به آرامی ۳ تا ۵ برابر رشد می‌کند اما ظرفیت خازن تنها ۱۰٪ افت می‌کند (در این مرحله دستگاه‌های خازن‌سنج معمولی خطای خازن را تشخیص نمی‌دهند!).
• فاز ۳ (خرابی کامل – بیش از ۵۰۰۰ ساعت): افزایش جهشی ESR به بیش از ۲۰ برابر (حتی ۵۰ اهم)، داغ شدن شدید خازن، ایجاد ریپل شدید ولتاژ و ریست شدن مداوم سیستم الکترونیکی.

دستورالعمل ۴ گامه تست خازن روی مدار با ESR متر + رعایت نکات ایمنی

جهت عیب‌یابی صحیح و جلوگیری از آسیب به دستگاه اسراسنج، مراحل زیر را حتماً به ترتیب دنبال کنید:

سوالات متداول کاربران درباره تست خازن با ESR متر

۱. اگر دو خازن روی برد با هم موازی شده باشند، تست ESR چه عددی را نشان می‌دهد؟

در حالت موازی، مقاومت معادل همواره کمتر از کوچک‌ترین ESR خواهد بود. اگر عدد خوانده‌شده بالا باشد، قطعاً هر دو خازن خراب هستند؛ اما برای اطمینان کامل در حالت موازی بهتر است یکی از پایه‌ها جدا شود.

۲. آیا می‌توان خازن‌های سرامیکی یا پلی‌استر را نیز با ESR متر تست کرد؟

بله، خازن‌های غیرالکترولیتی سالم باید ESR فوق‌العاده پایینی (نزدیک به صفر اهم) داشته باشند. ESR بالا در خازن سرامیکی نشان‌دهنده ترک‌خوردگی یا شکست داخلی است.

۳. دلیل باد کردن ظاهر برخی خازن‌ها چیست و آیا بدون بادکردگی هم خازن می‌تواند خشک باشد؟

باد کردن به دلیل گاز تولیدشده از تجزیه الکترولیت تحت حرارت و ولتاژ بالا رخ می‌دهد. اما در بیش از ۵۰٪ موارد، خازن بدون هیچ‌گونه تغییر شکل ظاهری یا بادکردگی کاملاً خشک شده و ESR آن ۱۰ تا ۵۰ برابر شده است.

استعلام قیمت تجهیزات عیب‌یابی و خرید ESR متر در بازارگاه اَدبینو

تست روی مدار با استفاده از دستگاه ESR متر، سرعت عیب‌یابی بردهای الکترونیکی و منابع تغذیه سوئیچینگ را تا ۱۰ برابر افزایش داده و از تخریب برد در اثر لحیم‌کاری‌های متعدد جلوگیری می‌کند.
