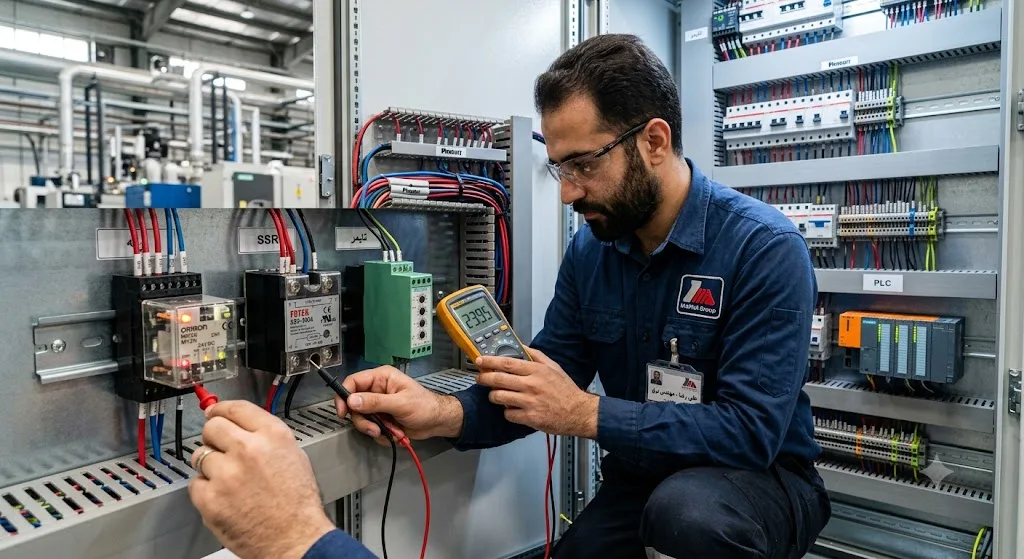

کاربردهای رله در صنعت برق بسیار گسترده است؛ از رله‌های شیشه‌ای کوچک متصل به سوکت روی ریل‌های تابلو برق برای ایزولاسیون خروجی‌های PLC گرفته تا رله‌های حفاظتی دیفرانسیل و دیستانس چندمیلیون تومانی در پست‌های فشار قوی ($63\text{ kV}$ تا $400\text{ kV}$). بدون وجود رله‌ها، اجرای کنترل اتوماتیک، حفاظت خطوط انتقال و جداسازی بخش‌های آسیب‌دیده مدار در صورت بروز خطا غیرممکن خواهد بود.

در این مقاله مرجع و تخصصی از پلتفرم **اَدبینو**، صفر تا صد اصول عملکرد الکترومغناطیسی و الکترونیکی رله‌ها، معرفی پایه‌های استاندارد (NC، NO، COM)، بررسی انواع رله‌های صنعتی، استانداردهای بین‌المللی IEEE و IEC، جدول مقایسه کامل انواع رله، روش‌های تست سلامت و عیب‌یابی، و پاسخ به پرسش‌های کلیدی مهندسان برق و اتوماسیون بررسی می‌شود.

کالبدشکافی عمیق ساختار رله، ترمینال‌ها، انواع فناوری‌ها و استانداردهای صنعتی

برای تحلیل دقیق رفتار کلیدزنی، زمان پاسخ‌دهی و انتخاب درست رله در پروژه‌های اتوماسیون و حفاظت شبکه، باید مکانیزم داخلی، ترمینال‌ها و استانداردها را عمیقاً بررسی کرد:

۱. ساختار داخلی و نحوه عملکرد رله الکترومکانیکی (EMR)

یک رله الکترومکانیکی پایه از چهار بخش اصلی تشکیل شده است:

• بوبین یا سیم‌پیچ (Coil): سیم لاک‌داری که حول یک هسته آهنی پیچیده شده و با عبور جریان تحریک (AC یا DC)، میدان مغناطیسی تولید می‌کند.
• آرماتور (Armature): قطعه متحرک آهنی که تحت تاثیر نیروی جاذبه مغناطیسی بوبین جابه‌جا می‌شود.
• فنر بازگشت (Spring): پس از قطع جریان بوبین، آرماتور را به حالت اولیه خود بازمی‌گرداند.
• کنتاکت‌ها یا کنتاکتورهای خروجی (Contacts): تیغه‌های رسانایی که مدار خروجی را قطع یا وصل می‌کنند.

اصطلاحات کلیدی در ترمینال‌های خروجی رله عبارتند از:

• COM (Common): ترمینال مشترک یا ورودی جریان که بین حالت‌های مختلف سوئیچ می‌شود.
• NO (Normally Open – کنتاکت باز): در حالت عادی (عدم برق‌دار بودن بوبین)، به COM متصل نیست. با تحریک بوبین، این کنتاکت وصل می‌شود.
• NC (Normally Closed – کنتاکت بسته): در حالت عادی به COM متصل است. با تحریک بوبین، این اتصال قطع می‌شود.

۲. تحلیل تکنولوژی رله حالت جامد (Solid State Relay – SSR)

برعکس رله‌های الکترومکانیکی، **رله SSR** فاقد هرگونه قطعه مکانیکی متحرک است. در داخل SSR، سیگنال ورودی به یک LED مادون قرمز تابانده شده و توسط یک اپتوکپلر دریافت می‌شود؛ سپس سوئیچینگ خروجی توسط قطعات نیمه‌هادی قدرت نظیر **تریستور (Thyristor)**، **ترایاک (TRIAC)** یا **ترازیستورهای MOSFET** انجام می‌گیرد.

مزایای اصلی SSRها عبارتند از: سرعت سوئیچینگ بسیار بالا (میکروثانیه)، عمر طولانی به دلیل عدم آرک‌زدن و استهلاک مکانیکی، و عدم ایجاد نویز صوتی. اما تلفات حرارتی بالاتر (نیازمند هیت‌سینک) و جریان نشتی خروجی از معایب آن‌ها به شمار می‌رود.

۳. دسته‌بندی جامع انواع رله‌های برق و اتوماسیون صنعتی

رله‌ها بر اساس مکانیزم ساخت و حوزه کاربرد در صنعت به دسته‌بندی‌های زیر تقسیم می‌شوند:

الف) رله‌های کمکی یا شیشه‌ای (Auxiliary / Plug-in Relays)

رله‌های فشرده با روکش شفاف پلاستیکی که روی پایه‌های ۸ پین، ۱۱ پین یا ۱۴ پین قرار می‌گیرند. این رله‌ها در تابلوهای فرمان جهت تکثیر کنتاکت، تغییر سطح ولتاژ و ایزولاسیون فرمان‌های PLC استفاده می‌شوند (کنتاکت‌های DPDT, 3PDT, 4PDT).

ب) رله‌های حرارتی یا بی‌متال (Overload Thermal Relays)

رله‌های حفاظتی بر پایه تغییر شکل دو فلز ناهمجنس (بی‌متال) ناشی از عبور جریان اضافه. این رله‌ها جهت محافظت از الکتروموتورها در برابر اضافه جریان‌های طولانی‌مدت به کنتاکتور متصل می‌شوند.

ج) رله‌های کنترل فاز و ولتاژ (Phase Monitoring Relays)

رله‌های الکترونیکی حفاظتی که پارامترهایی چون جابه‌جایی فاز، قطع فاز، جابه‌جایی توالی فاز، افت ولتاژ (Under Voltage) و افزایش ولتاژ (Over Voltage) را سنجیده و در صورت بروز خطای شبکه، مدار فرمان را قطع می‌کنند.

د) رله‌های زمانی یا تایمرها (Timer Relays)

رله‌هایی که قطع یا وصل کنتاکت‌های خروجی آن‌ها پس از طی یک زمان مشخص (تأخیر در وصل On-Delay یا تأخیر در قطع Off-Delay) صورت می‌گیرد.

هـ) رله‌های حفاظت شبکه قدرت (Microprocessor / Numerical Protection Relays)

رله‌های پیشرفته دیجیتال و میکروپروسسوری مورد استفاده در پست‌های توزیع و فوق توزیع جهت اجرای فانکشن‌های حفاظتی از قبیل حفاظت اضافه جریان ($50/51$)، حفاظت خطای زمین ($50N/51N$)، دیفرانسیل ($87$) و دیستانس ($21$).

۴. استانداردهای بین‌المللی مرجع در حوزه رله‌ها

طراحی، مشخصات فنی، چرخه عمر و روش‌های تست انواع رله تحت استانداردهای بین‌المللی ارزیابی می‌شوند. الزامات کلی، روش‌های آزمون و ایمنی رله‌های الکترومکانیکی سنجش و کنترل بر اساس سند مرجع IEC 61810-1 (Electromechanical elementary relays – Part 1: General and safety requirements) تبیین می‌گردد. همچنین الزامات عملکردی و استانداردهای تست رله‌های حفاظتی قدرتمند و تجهیزات اندازه‌گیری شبکه قدرت تحت سند مراجع جامع IEC 60255-1 (Measuring relays and protection equipment) بررسی می‌شود. در کنار آن، دستورالعمل‌های تست و کالیبراسیون رله‌های حفاظتی شبکه قدرت در سند IEEE C37.90 (IEEE Standard for Relays and Relay Systems Associated with Electric Power Apparatus) تشریح شده است.

جدول مقایسه: ممیزی تخصصی انواع رله‌های اصلی در صنعت برق

جدول زیر مقایسه‌ای جامع میان انواع رله‌های الکترومکانیکی، حالت جامد، بی‌متال و رله‌های کنترل فاز جهت انتخاب بهینه در طراحی تابلوهای برق ارائه می‌دهد:

در صورتی که رله‌های حفاظتی، تایمرها، رله‌های SSR یا بردهای فرمان اتوماسیون کارخانه شما دچار داغی، سوختگی کنتاکت‌ها یا عدم عملکرد صحیح شده‌اند، می‌توانید از خدمات عیب‌یابی و تعمیرات تخصصی آلان تعمیر بهره‌مند شوید.

پروتکل اجرایی تست سلامت، عیب‌یابی و بررسی کنتاکت‌های رله در تابلو برق

جهت عیب‌یابی رله الکترومکانیکی و اطمینان از سلامت بوبین و کنتاکت‌های خروجی، مراحل زیر را طی کنید:

سوالات متداول کاربران درباره رله‌ها

۱. فرق اصلی بین رله (Relay) و کنتاکتور (Contactor) چیست؟

رله‌ها عمدتاً برای مدارات فرمان، ایزولاسیون سیگنال و جریان‌های پایین (معمولاً تا ۱۰ یا ۱۶ آمپر) استفاده می‌شوند، اما کنتاکتورها دارای جرقه‌گیر بوده و برای کلیدزنی بار قدرت و جریان‌های سنگین (بالای ۹ آمپر تا چند صد آمپر) و موتورهای سه فاز طراحی شده‌اند.

۲. علت استفاده از دیود هرزگرد (Flyback Diode) به صورت موازی با بوبین رله DC چیست؟

هنگام قطع ولتاژ بوبین، انرژی مغناطیسی ذخیره‌شده در سلف بوبین تخلیه شده و یک ولتاژ القایی معکوس شدید (Kickback) ایجاد می‌کند. دیود هرزگرد این اسپایک ولتاژ را اتصال کوتاه کرده و از سوختن ترانزیستور یا کارت خروجی PLC جلوگیری می‌کند.

۳. منظور از کد ۳PDT یا DPDT در رله‌های شیشه‌ای چیست؟

این کدها تعداد قطب‌ها (Poles) و مسیرها (Throws) را نشان می‌دهند. برای مثال DPDT یعنی دو قطب دو مسیر (دارای ۲ کنتاکت COM مستقل که هر کدام به یک NO و NC متصل می‌شوند).

۴. چرا رله SSR پس از مدتی داغ می‌کند و می‌سوزد؟

رله‌های SSR به دلیل افت ولتاژ افتادن روی قطعه نیمه‌هادی قدرت داخلی در حالت وصل (حدود ۱ تا ۱.۵ ولت)، حرارت بالایی تولید می‌کنند. عدم استفاده از هیت‌سینک مناسب، خمیر سیلیکون و فن خنک‌کننده علت اصلی سوختن SSRها است.

۵. چگونه می‌توان بوبین AC را از بوبین DC در رله تشخیص داد؟

ولتاژ و نوع جریان روی بدنه رله حک شده است (مثلاً $24\text{V DC}$ یا $230\text{V AC}$). همچنین بوبین‌های AC دارای حلقه اتصال کوتاه (Shading Ring) روی هسته برای جلوگیری از لرزش و پرپرزدن مغناطیسی هستند.
