آموزش جامع و گامبهگام ترمیم سولدرماسک و استفاده از چسب UV در بازسازی لایههای حفاظتی برد PCB
چرا ترمیم لایه سولدرماسک در فرآیند تعمیرات PCB حیاتی است؟ (توضیح اجمالی)
پوشش سولدرماسک (Solder Mask / Solder Resist) همان لایه محافظ رنگی (معمولاً سبز، آبی، سیاه یا قرمز) روی فیبر مدار چاپشده است که دو وظیفه کلیدی را بر عهده دارد: اول، جلوگیری از اتصالی (Short Circuit) بین ترکهای ناهمنام هنگام لحیمکاری و دوم، محافظت از مس عاری از لایه در برابر اکسیداسیون، رطوبت و گردوغبار محیطی.
در فرآیند تعمیرات برد، تعویض قطعات SMD، یا سیمکشی مجدد ترکهای قطعشده (Jumper Wire)، بخش قابل توجهی از این پوشش آسیب دیده یا تراشیده میشود.
عدم بازسازی دقیق این پوشش باعث ایجاد پلهای لحیم (Solder Bridges)، شورت شدن ترکهای فرکانس بالا، و پوسیدگی سریع مس در اثر رطوبت خواهد شد. استفاده از چسب UV (رزین سولدرماسک حساس به نور فرابنفش) استانداردی متداول و طبق استاندارد **IPC-7721** برای عایقکاری مجدد، تثبیت سیمهای جمپر و بازسازی پدهای کنده شده روی برد است.
بررسی علمی فرآیند پلمریزاسیون چسب UV و مراحل فنی ترمیم (توضیح عمیق)
چسبهای UV سولدرماسک بر پایه رزینهای اکریلات یا اپوکسی تکجزئی تولید میشوند که تحت تابش طول موج مشخصی از نور فرابنفش (معمولاً 365 تا 395 نانومتر) دچار واکنش پلیمریزه شدن (Curing) سریع میشوند. برای دستیابی به چسبندگی بالا و عایقبندی دیالکتریک پایدار، فرآیند اجرای آن باید بر اساس ۵ مرحله کلیدی زیر انجام شود:
۱. آمادهسازی سطح و چربیزدایی (Cleaning & De-oxidation)
هرگونه اثر فلاکس، روغن، یا اکسید مس مانع از چسبندگی رزین UV به فیبر FR4 میشود. سطح آسیبدیده باید با استفاده از الکل ایزوپروپیل (IPA) بالای ۹۹٪ و فرچه آنتیاستاتیک کاملاً تمیز شده و سپس با سشوار صنعتی یا هیتر در دمای ۶۰ درجه سانتیگراد کاملاً خشک شود.
۲. اعمال یکنواخت رزین سولدرماسک (Application)

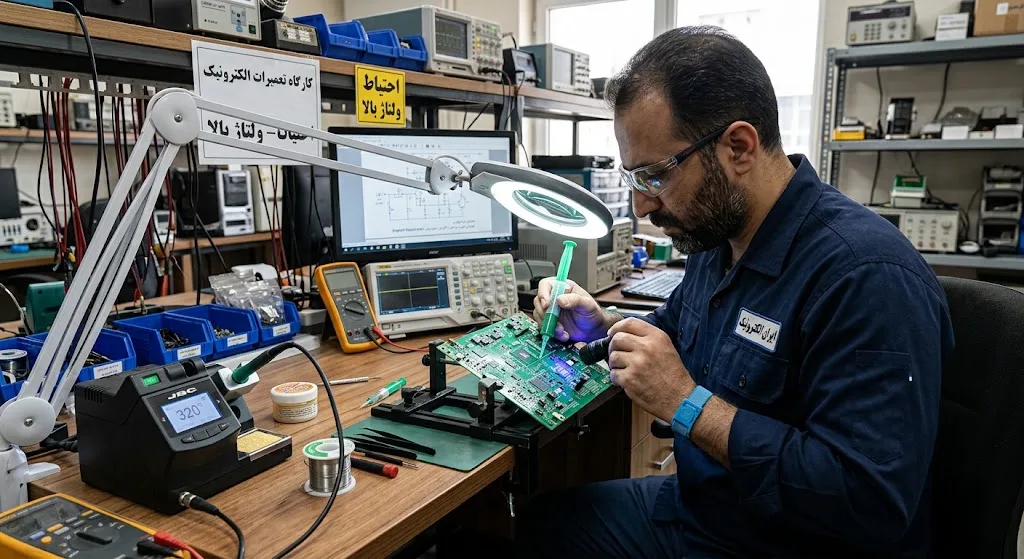

مقدار بسیار کمی از چسب UV توسط سوزن سرنگ یا تیغ نازک روی منطقه لختشده قرار داده میشود. لایه چسب نباید خیلی ضخیم باشد؛ ضخامت بهینه بین ۲۵ تا ۵۰ میکرون است. در صورت نیاز به ضخامت بیشتر، فرآیند باید در دو نوبت لایهگذاری و تابش انجام شود تا مرکز رزین خام نماند.
۳. الگودهی و استفاده از شابلون/طلق شفاف (Masking & Shaping)
اگر هدف بازسازی عایق روی ترکها باشد در حالی که پد لحیمکاری باید باز بماند، یک قطعه طلق شفاف روی چسب قرار داده میشود تا سطح صاف شود. سپس مناطقی که نباید چسب بخورند (مانند روی پد) با استفاده از شابلون سیاه یا ماسک نوری پوشانده میشوند.
۴. تابش فرابنفش و تثبیت نهایی (UV Curing)
لامپ UV با توان مناسب (حداقل ۱۰ وات) در فاصله ۱ تا ۳ سانتیمتری قرار گرفته و به مدت ۶۰ الی ۱۲۰ ثانیه تابش انجام میشود. سرعت پخت به توان لامپ و ضخامت لایه چسب بستگی دارد.
۵. پاکسازی چسبهای اضافه روی پدها (Developing/Cleaning)
پس از سفت شدن رزین، طلق شفاف جدا شده و چسبهای اضافی قرار گرفته روی پدها یا نقاط اتصال با تیغ جراحی (Scalpel) بسیار دقیق تراشیده شده و سطح با الکل شسته میشود تا برای لحیمکاری آماده گردد.
جدول مقایسه چسب UV تکجزئی در برابر لاکهای عایق حرارتی و اپوکسی دوپارتی
ارزیابی ویژگیهای فنی انواع پوششهای ترمیمی موجود در بازار ایران برای برد PCB:
| ویژگی فنی | چسب UV تکجزئی (Solder Mask) | لاک عایق/شارلاک حرارتی | اپوکسی دوپارتی (2-Part Epoxy) |
|---|---|---|---|
| زمان خشک شدن (Curing Time) | ۳۰ الی ۱۲۰ ثانیه (با نور UV) | ۲ تا ۶ ساعت در دمای محیط | ۱۲ تا ۲۴ ساعت |
| دقت کار روی بارهای SMD/BGA | فوقالعاده بالا (امکان الگودهی با نور) | پایین (پخش شدن روی پدها) | متوسط |
| مقاومت حرارتی هویه (Soldering Iron) | تا ۲۶۰ درجه سانتیگراد (بسیار عالی) | ضعیف (در اثر حرارت میسوزد) | تا ۲۰۰ درجه سانتیگراد |
| استحکام مکانیکی در تثبیت سیم جمپر | عالی و بدون تغییر حجم | ضعیف | بسیار بالا |
گراف تحلیلی: ۵ مرحله استاندارد ترمیم و عایقکاری ترکهای PCB
چرخه استاندارد بازسازی پوشش عایق روی فیبر مدار چاپشده طبق دستورالعملهای صنعتی:
- گام ۱ (پاکسازی و آمادهسازی): شستشوی محل با ایزوپروپیل و ایجاد خراش بسیار کم روی لبههای سولدرماسک قدیمی جهت درگیر شدن چسب.
- گام ۲ (تزریق نقطه به نقطه چسب): اعمال چسب UV با سرنگ انسولین یا سوزن نازک فقط روی مس اکسید نشده و سیمهای جمپر.
- گام ۳ (صاف کردن با فیلم شفاف): انداختن قطعه کوچک فیلم PET شفاف روی چسب برای از بین بردن حبابهای هوا و پهن شدن یکنواخت چسب.
- گام ۴ (تابش نور UV): تابش متمرکز نور فرابنفش ۳۶۵ الی ۳۹۵ نانومتر به مدت ۶۰ ثانیه.
- گام ۵ (تست دیالکتریک و بازرسی چشمی): بازرسی زیر میکروسکوپ و تست استمرار عدم اتصالی با مولتیمتر.
نکات تجربی کارگاهی و راهنمای خرید چسب و لامپ UV
حتماً از لامپهای UV با طول موج ۳۶۵ تا ۳۹۵ نانومتر استفاده کنید. LEDهای بنفش معمولی خروجی فرابنفش لازم را نداشته و چسب را عمیقاً خشک نمیکنند.
چسبهای UV به شدت به نور محیط حساس هستند. سرنگ را همواره در پوشش مشکی و در محیط خشک و خنک (ترجیحاً یخچال در دمای ۵ تا ۱۰ درجه) نگهداری کنید.
جهت خرید انواع چسب UV سولدرماسک برندهای معتبر (Mechanic, RL, Sunshine)، لامپهای UV صنعتی و وسایل تعمیرات PCB.
◀
میتوانید برای دریافت اطلاعات بیشتر به سایت تجهیز بازاری مراجعه فرمایید.
هنگام پخش چسب با نازل، از حرکت دادن سریع سوزن خودداری کنید تا حباب هوا داخل چسب حبس نشود. وجود حباب باعث کاهش استحکام عایقی در ولتاژهای بالا خواهد شد.
سوالات متداول تعمیرکاران و مهندسان الکترونیک
۱. چرا چسب UV پس از چند دقیقه تابش نور همچنان نوچ و چسبنده باقی میماند؟
این مشکل معمولاً به دو دلیل رخ میدهد: اول، توان پایین یا نامناسب بودن طول موج لامپ UV (استفاده از LED بنفش معمولی به جای UV واقعی)؛ دوم، واکنش اکسیژن هوا با سطح رزین که ممانعت اکسیژنی ایجاد میکند. قرار دادن یک فیلم شفاف روی چسب قبل از تابش این مشکل را کاملاً حل میکند.
۲. آیا میتوان روی چسب UV خشکشده مجدداً لحیمکاری انجام داد؟
خیر، چسب UV پس از خشک شدن لایهای عایق و مقاوم در برابر حرارت ایجاد میکند و قلع به آن نمیچسبد. اگر چسب روی پد رفته باشد، باید قبل از لحیمکاری، آن نقطه را با تیغ جراحی به آرامی بتراشید.
۳. آیا رنگ چسب UV (سبز، مشکی، قرمز، آبی) در کیفیت و مقاومت آن تاثیری دارد؟
از نظر مقاومت دیالکتریک تفاوت اندکی دارند، اما چسبهای مشکی و سفید به دلیل نفوذ کمتر نور UV، نیاز به زمان تابش طولانیتر یا توان لامپ بیشتری برای خشک شدن کامل لایههای زیرین دارند. رنگ سبز استانداردترین و سریعترین حالت پخت را دارد.
نتیجهگیری و جمعبندی مهندسی ادبینو
ترمیم لایه سولدرماسک با چسبهای UV حساس به نور فرابنفش، مهارتی ضروری برای بالا بردن کیفیت و طول عمر بردهای تعمیر شده است. رعایت مراحل زیرسازی، پاکسازی با ایزوپروپیل، اعمال لایه نازک و تابش دقیق با لامپ UV استاندارد، تضمین میکند که برد الکترونیکی پس از بازسازی ترکها یا تعویض قطعات حساس، کاملاً عایق مانده و در برابر شرایط سخت صنعتی دچار اتصالی و سولفاته شدن نشود.
