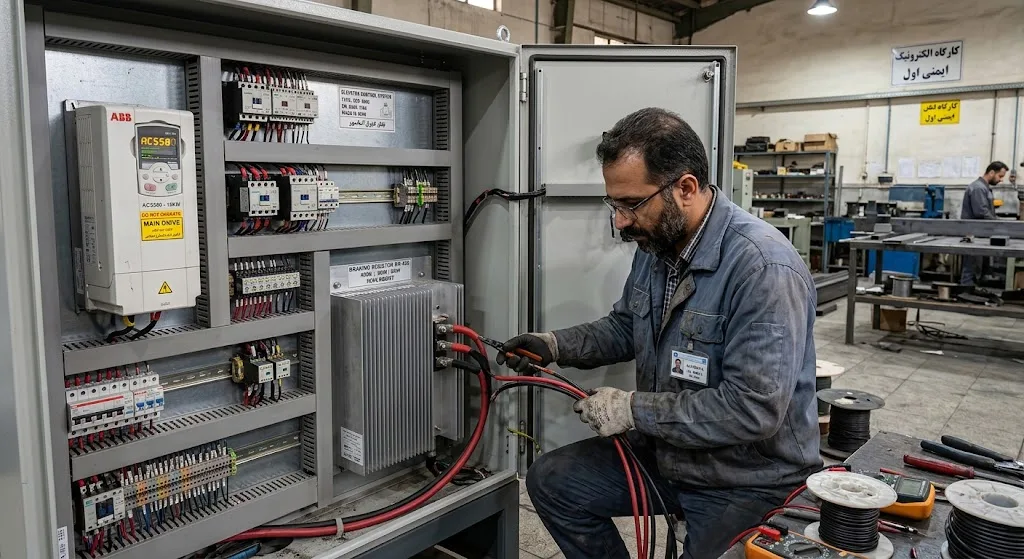

مهندس برق صنعتی ایرانی در حال سیمکشی و نصب مقاومت ترمز تابلو فرمان آسانسور در کارگاه اتوماسیون
ضرورت و نقش مقاومت ترمز در سیستمهای حرکتی سنگین (توضیح اجمالی)
در کاربردهای بار تعلیقی (Overhauling Load) مانند آسانسورها، بالابرها و جرثقیلهای صنعتی، هنگام پایین آمدن بار یا کاهش سرعت ناگهانی، الکتروموتور از حالت مصرفکننده خارج شده و مانند یک ژنراتور عمل میکند. این انرژی برگشتی (Regenerative Energy) به سمت درایو (VFD یا سروودرایو) سرازیر شده و سبب افزایش خطرناک ولتاژ باس DC (DC Bus Voltage) میشود. در صورتی که این انرژی تخلیه نشود، درایور با ارور Overvoltage (خطای خطای ولتاژ بالا) تریپ داده و موتور کاملاً آزاد میشود که در سیستمهای بالابری میتواند فاجعهبار باشد.
وظیفه **مقاومت ترمز (Braking Resistor)** و **چوبر ترمز (Braking Unit)**، تخلیه ایمن این انرژی الکتریکی تجدیدپذیر و تبدیل آن به حرارت است. انتخاب دقیق مقدار امپدانس (اهم) و توان حرارتی (وات)، نحوه سیمکشی فازها و رعایت فواصل ایمنی حرارتی، سه اصل حیاتی در نصب مقاومت ترمز روی تابلوهای کنترل آسانسور و تاورکرینها محسوب میشوند.
تحلیل تخصصی عملکرد، محاسبات و استانداردهای سیمکشی (توضیح عمیق)
برای نصب بدون مشکل مقاومت ترمز در جرثقیل و آسانسور، باید فرآیند تخلیه انرژی، انتخاب توان و اصول سیمکشی را در سطح مهندسی ارزیابی کرد:
۱. نحوه عمل چوبر ترمز (Braking Chopper) و سقف ولتاژ DC Bus
وقتی ولتاژ لینک DC درایور از حد مجاز (مثلاً ۶۷۰ ولت DC در درایوهای ۳ فاز ۴۰۰ ولت) فراتر میرود، مدار داخلی چوبر ترمز سوئیچینگ خروجی ترانزیستوری (IGBT) را فعال میکند. این کار مقاومت ترمز را موازی با خازنهای لینک DC قرار داده و انرژی اضافه را به صورت حرارت دفع میکند. در اینورترهای توان پایین معمولاً چوبر به صورت داخلی روی VFD تعبیه شده و ترمینالهای (+B / PB) در دسترس هستند؛ در توانهای بالا (معمولاً بالای ۳۰ کیلووات)، نیاز به نصب یونیت ترمز خارجی (External Braking Unit) روی ترمینالهای (+ / -) باس DC وجود دارد.
۲. فرمول محاسباتی مقادیر اهمی (R) و توان حرارتی (P) مقاومت ترمز
مقدار حداقل مقاومت (R_min) توسط سازنده اینورتر به دلیل محدودیت حداکثر جریان IGBT چوبر تعیین میشود. اتصال مقاومت با اهم کمتر از R_min موجب سوختن بلافاصله ترانزیستور چوبر میشود. محاسبه توان مصرفی با فرمول زیر انجام میگیرد:
P_resistor = (P_motor × Duty Cycle %) × Safety Factor
در کاربردهای آسانسوری و جرثقیل به دلیل چرخه کاری سنگین (Duty Cycle بالای ۳۰٪ تا ۵۰٪ در هنگام فرود بار)، توان مقاومت باید حداقل ۵۰٪ تا ۱۰۰٪ توان نامی موتور انتخاب شود تا از سرخ شدن و ذوب شدن فنرهای مقاومت جلوگیری گردد.
۳. اصول سیمکشی و ایمنی فیزیکی در تابلو برق آسانسور و جرثقیل
دمای کاری مقاومتهای ترمز در حین کار سنگین ممکن است به ۱۵۰ تا ۳۰۰ درجه سانتیگراد برسد. بنابر استانداردهای بینالمللی اتوماسیون:
- استفاده از سیمهای نسوز با عایق سیلیکونی (با تحمل دمایی حداقل ۲۰۰ درجه) ضروری است.
- مقاومت باید در بالاترین بخش تابلو برق یا بیرون از باکس (محفظه محافظ perforated) نصب شود تا گرما به اینورتر و PLC آسیب نزند.
- نصب سنسور حرارتی (Thermal Switch) سری شده با مدار بوبین کنتاکتور اصلی تغذیه درایور الزامی است تا در صورت داغ شدن بیش از حد مقاومت، برق اصلی قطعات قطع شود.
جدول مقایسه الزامات مقاومت ترمز در آسانسور در برابر جرثقیلهای صنعتی
بررسی تفاوتهای فنی سیستمهای ترمز دینامیکی در دو کاربرد حساس پرچالش:
| پارامتر فنی | کاربرد آسانسور (Elevator) | کاربرد جرثقیل / بالابر (Crane Hoist) | ملاحظات نصب و سیمکشی |
|---|---|---|---|
| چرخه کاری (Duty Cycle) | متوسط تا بالا (۲۰٪ الی ۴۰٪) | بسیار سنگین (۴۰٪ الی ۱۰۰٪) | جرثقیل به مقاومت ترمز با توان واتپاس بالاتر نیاز دارد |
| نوع مقاومت ترجیحی | مقاومت آلومینیومی (سنگین و فشرده) | مقاومت توری فولادی (Steel Grid) با فن خنککننده | در جرثقیل مقاومتهای آلومینیومی کوچک سریعاً داغ میشوند |
| درجه حفاظت (IP Rating) | IP20 تا IP54 (داخل موتورخانه) | IP23 تا IP65 (فضای باز صنعتی) | در تاورکرینها مقاومت باید در برابر بارش باران محافظت شود |
| خطر لغزش بار (Mechanical Slip) | کمتر (به علت وزنه تعادل Counterweight) | بسیار بالا (بار مستقیم بدون وزنه تعادل) | تست ترمز مکانیکی همزمان با عملکرد مقاومت الزامی است |
گراف تحلیلی: ۵ گام اجرایی نصب و سیمکشی مقاومت ترمز
مراحل استاندارد اتصال مقاومت ترمز به اینورتر در تابلوهای کنترل بالابری:
- گام ۱ (تطبیق پارامترها): کنترل میزان اهم مقاومت مولتیمتر شده با جدول دفترچه درایور (پرهیز از اهم زیر حد مجاز R_min).
- گام ۲ (جانمایی مکانیکی ایمن): نصب مقاومت روی پایه فلزی نسوز در بالای تابلو برق با فاصله حداقل ۱۵ سانتیمتر از سایز تجهیزات.
- گام ۳ (سیمکشی با کابل نسوز): اتصال ترمینالهای مقاومت به پورتهای B1/B2 یا PB/+ اینورتر با استفاده از کابل شیلددار نسوز و سرسیمهای برنجی فشار بالا.
- گام ۴ (اتصال سنسور ترموسوئیچ): سری کردن کنتاکت NC سنسور حرارتی مقاومت در مدار فرمان خط خطای درایو یا بوبین کنتاکتور اصلی.
- گام ۵ (تنظیم پارامترهای اینورتر): فعالسازی پارامتر Dynamic Braking در تنظیمات درایو و غیرفعال کردن Stall Prevention در زمان تنزل سرعت (Deceleration).
چکلیست مهندسی و نکات تجربی کارگاهی در نصب مقاومت ترمز
طول کابل بین اینورتر و مقاومت ترمز نباید از ۵ متر بیشتر باشد. طولانی شدن کابل باعث ایجاد نویز شدید فرکانسی و افت ولتاژ روی کابل میشود.
در صورت نیاز به سری یا موازی کردن مقاومتها برای رسیدن به توان بالاتر، حتماً از مقاومتهای کاملاً یکسان (هماهم و هموات) استفاده کنید تا توزیع حرارت یکنواخت باشد.
جهت تهیه انواع مقاومتهای ترمز آلومینیومی و توری، یونیت ترمز (Braking Unit)، اینورترهای سنگینکار و قطعات تابلو برق صنعتی.
◀
برای خرید تجهیزات صنعتی و اتوماسیون معتبر میتوانید به سایت تجهیز بازاری مراجعه فرمایید.
قبل از برقدار کردن سیستم، حتماً با میگر یا مولتیمتر عدم اتصال پایه مقاومتها به بدنه تابلو (زمین) را چک کنید؛ زیرا برق دار شدن بدنه مقاومت سبب انهدام چوبر اینورتر میشود.
سوالات متداول مهندسان برق در سیمکشی و عیبیابی مقاومت ترمز
۱. چرا با وجود نصب مقاومت ترمز، اینورتر در زمان پایین آمدن آسانسور یا جرثقیل ارور Overvoltage (OU) میدهد؟
این ارور معمولاً سه دلیل دارد: ۱- مقدار اهم مقاومت بیش از حد مجاز اینورتر است. ۲- زمان شیب کاهش سرعت (Deceleration Time) بیش از حد کوتاه تنظیم شده است. ۳- ترانزیستور داخلی چوبر ترمز آسیب دیده یا قطع شده است.
۲. آیا قطبیت (+ و -) در اتصال مقاومت ترمز به ترمینالهای اینورتر اهمیت دارد؟
خیر، مقاومت ترمز یک عنصر پسیو غیرقطبی (Non-Polarized) است و جهت اتصال دو سیم آن به ترمینالهای PB و (+) یا B1 و B2 تفاوتی ایجاد نمیکند. اما اگر از چوبر ترمز خارجی (Braking Unit) استفاده میکنید، قطبیت مثبت و منفی ورودی چوبر به باس DC به شدت حیاتی است.
۳. آیا میتوان به جای مقاومت ترمز از سیستمهای بازگرداننده انرژی (Regenerative Unit) استفاده کرد؟
بله، در پروژههای پرمصرف یا آسانسورهای برجهای مرتفع، یونیتهای ریجنراتیو انرژی برگشتی را به جای تبدیل به حرارت، دوباره به شبکه برق سراسری تزریق میکنند که موجب صرفهجویی شدید در مصرف انرژی میشود، هرچند هزینه اولیه بسیار بالاتری دارند.
نتیجهگیری و جمعبندی مهندسی ادبینو
طراحی و نصب استاندارد مقاومت ترمز در اپلیکیشنهای بالابری، جرثقیل و آسانسور ضامن طول عمر اینورتر و ایمنی کامل بار در برابر سقوط ناگهانی ناشی از تریپ درایو است. با محاسبه دقیق مقدار اهم و توان، جانمایی صحیح حرارتی و استفاده از سیمکشی نسوز، میتوان از بروز هزینههای سنگین تعمیرات جلوگیری کرد.
جهت مطالعه جدیدترین مقالات تخصصی اتوماسیون و برق صنعتی به **مرجع مهندسی ادبینو (adbino.ir)** مراجعه فرمایید.
