علت برقدار شدن بدنه دستگاههای صنعتی و روشهای خطایابی آن؛ راهنمای جامع مهندسی، عیبیابی جریان نشتی و ایمنی برق در کارخانجات
پدیده برقدار شدن بدنه تجهیزات صنعتی (توضیح اجمالی)
**برقدار شدن بدنه دستگاههای صنعتی (Stray Voltage / Enclosure Stray Potential)** یکی از خطرات بسیار جدّی و متداول در محیطهای کارگاهی، کارخانجات و خطوط تولید است.
زمانی که پتانسیل الکتریکی بدنه فلزی یک ماشین، درایو، الکتروموتور یا تابلو برق نسبت به زمین (Earth) از حد ایمن (طبق استاندارد IEC 61140 معمولاً ۵۰ ولت متناوب در محیطهای خشک و ۲۵ ولت در محیطهای مرطوب) فراتر رود، خطر برقگرفتگی شدید، شوک الکتریکی اپراتور، عملکرد کاذب تجهیزات کنترلی و حتی آتشسوزی وجود دارد.
این پدیده به دو دسته اصلی **تماس مستقیم/غیرمستقیم (Direct/Indirect Contact)** و **ولتاژ القایی/جریان نشتی (Inductive Voltage & Leakage Current)** تقسیم میشود.
اصلیترین علل بروز آن شامل شکست عایقی سیمپیچ موتورها، قطعی یا بالا بودن مقاومت سیستم ارتینگ ($R_e > 2\,\Omega$)، آسیبدیدگی کابلهای تغذیه، فیلترهای EMI/RFI ورودی تجهیزات سوئیچینگ و ایجاد کوپلاژ خازنی میان کابلهاست. تشخیص بهموقع و خطایابی اصولی طبق متدولوژی استانداردهای ۲۰۲۶ نقش حیاتی در حفظ جان پرسنل و پایداری تولید دارد.
تحلیل ریشهای رخداد، معادلات جریان نشتی و متدولوژی خطایابی (توضیح عمیق)
برای بررسی عمیق برقدار شدن بدنه فلزی، باید دلایل الکترومکانیکی و رفتار فرکانسی جریانهای نشتی در سیستمهای توزیع صنعتی را کالبدشکافی نمود.
۱. دلایل ریشهای و فیزیکی برقدار شدن بدنه تجهیزات
- شکست عایقی (Insulation Breakdown): پیری عایقی، حرارت بیش از حد ($T > 105^\circ\text{C}$)، نفوذ رطوبت یا ذوب شدن شارکلاک سیمپیچ الکتروموتورها که باعث اتصال فیزیکی سیم فاز به هسته و بدنه دستگاه میشود.
- عملکرد فیلترهای EMI/RFI و خازنهای Y (Y-Capacitors): در درایوهای فرکانس متغیر (VFD) و منابع تغذیه سوئیچینگ، خازنهای خط به زمین (Y1/Y2) جهت حذف نویز به بدنه متصل هستند. در صورت عدم اتصال سیم حفاظتی PE (Protective Earth)، ولتاژی معادل نصف ولتاژ تغذیه (حدود $110\,\text{V AC}$) روی بدنه ظاهر میشود!
- قطعی یا پیوستگی ناقص همبندی (Loss of PE Continuity): شل شدن ترمینال ارت، زنگزدگی، یا عدم استفاده از واشرهای خورشیدی (Star Washer) روی رنگ بدنه تابلو.
- ولتاژ و جریان القایی خازنی/مغناطیسی: عبور کابلهای قدرت جریان بالا در کنار سازههای فلزی بلند بدون شیلد مناسب، باعث القای ولتاژ طبق قانون فارادی و کوپلاژ خازنی ($C = \frac{\epsilon A}{d}$) روی بدنه مجزا میشود.
۲. محاسبات ولتاژ تماس (Touch Voltage) و مقاومت بدن انسان
طبق مدلسازی استاندارد IEEE Std 80، ولتاژ تماس ($V_{\text{touch}}$) ولتاژی است که بین بدنه برقدار دستگاه و نقطه اتکای پای فرد بر روی زمین ایجاد میشود. جریان عبوری از بدن انسان ($I_b$) بر اساس امپدانس معادل بدن ($R_b \approx 1000\,\Omega$) و مقاومت زمین زیر پا ($R_s$) از رابطه زیر محاسبه میشود:
$$I_b = \frac{V_{\text{touch}}}{R_b + 1.5 \rho_s}$$
اگر سیستم زمین چاه ارت قطع باشد ($R_e \to \infty$)، تمام جریان خطا از بدن اپراتور عبور کرده و جریانهای بالای $50\,\text{mA}$ منجر به فیبریلاسیون بطنی و ایست قلبی میگردند.
۳. متدولوژی مهندسی و گامبهگام خطایابی (Troubleshooting Protocol)
برای عیبیابی دقیق در یک خط تولید صنعتی، روند الگوریتم زیر انجام میپذیرد:

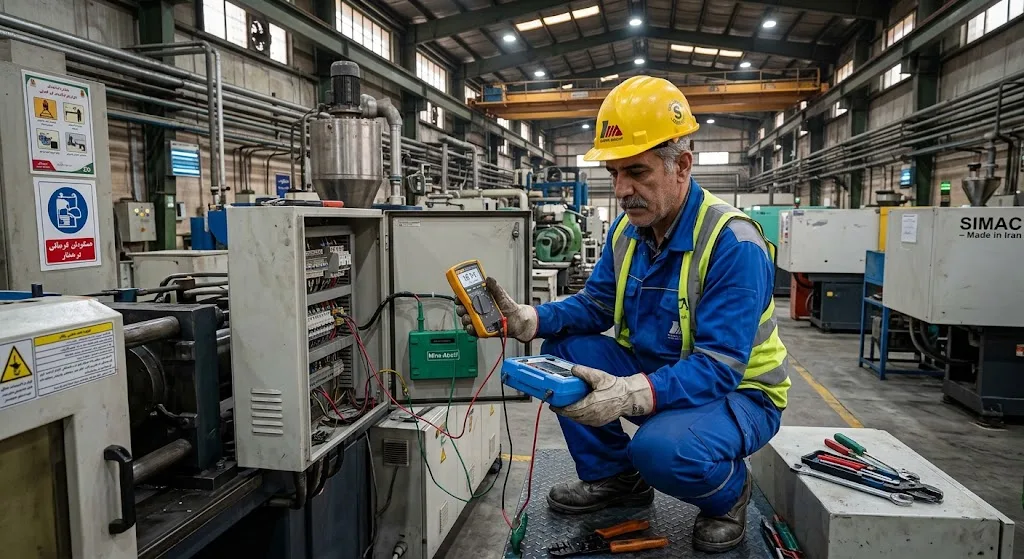

- اندازهگیری ولتاژ بدنه نسبت به زمین (True-RMS Voltage Test): سنجش ولتاژ AC و DC بدنه نسبت به شینه ارت اصلی (تست اولیه وجود ولتاژ).
- تست جریان نشتی با کلمپ آمپرمتر حساس (Earth Leakage Clamp Meter): قرار دادن همزمان کابلهای سه فاز و نول درون فک کلمپ جهت اندازهگیری بردار جمع جریانها ($I_{\text{leak}} = I_A + I_B + I_C + I_N$).
- تست مقاومت عایقی با میگر (Megger Insulation Test): جداسازی برق ورودی و اعمال ولتاژ تست $500\,\text{V DC}$ یا $1000\,\text{V DC}$ بین فازها و بدنه. (مقاومت عایقی استاندارد باید بالای $1\,\text{M}\Omega$ باشد).
- تست پیوستگی سیستم ارتینگ (PE Continuity Test): اندازهگیری مقاومت بین بدنه دستگاه و شینه ارت تابلو اصلی با تزریق جریان $200\,\text{mA}$ (باید زیر $0.1\,\Omega$ باشد).
جدول مقایسه منابع برقدار شدن بدنه و روشهای تشخیص ابزاری
مقایسه مشخصات ولتاژی، منشاء خطا و تجهیزات سنجش مناسب برای تفکیک خطاهای بدنه:
| منشاء ولتاژ بدنه | ماهیت ولتاژ اندازهگیریشده | رفتار تحت بار (Under Load) | ابزار عیبیابی کلیدی | راهکار رفع قطعی |
|---|---|---|---|---|
| اتصال مستقیم فاز به بدنه (خطای فاز به زمین) | ولتاژ کامل فاز ($220\,\text{V}$ یا $380\,\text{V}$) | تثبیت ولتاژ و توان دهی بالا (بسیار خطرناک) | دستگاه میگر (Megohmmeter) و مولتیمتر | تعویض سیمکشی یا سیمپیچی موتور و اصلاح عایق |
| نشت جریان خازنهای فیلتر EMI (درایو و سوئیچینگ) | حدود $110\,\text{V AC}$ (نصف ولتاژ تغذیه) | افت شدید ولتاژ به محض اتصال بار کوچک (شوک خفیف) | مولتیمتر امپدانس بالا (High-Z) / کلمپ نشتی | اتصال کامل و استاندار سیم حفاظتی PE به بدنه |
| ولتاژ القایی خازنی کابلها (Ghost Voltage) | متغیر ($30\,\text{V}$ تا $180\,\text{V}$) | با متصل کردن یک لامپ تست یا LoZ به صفر میرسد | مولتیمتر با حالت LoZ (Low Impedance) | جداسازی مسیر کابلهای قدرت و سیگنال، شیلدینگ |
| پتانسیل زمین ناهمسان (Ground Loop / Neutral Shift) | ولتاژ کم ($5\,\text{V}$ تا $40\,\text{V}$) | مداوم و دارای توان در جریانهای بالا | ارت تستر ۴ پین و تست پیوستگی همبندی | اجرای همبندی همپتانسیل اصلی و فرعی (Equipotential) |
گراف جریان مراحل عیبیابی و رفع برقدار شدن بدنه در صنایع
مراحل منطقی و ایمن زیر باید توسط تیم نگهداری و تعمیرات (PM) اجرا گردد:
- گام ۱ (ایمنسازی و سنجش اولیه): استفاده از تجهیزات حفاظت فردی (کفش عایق و دستکش کلاس 0)، سنجش ولتاژ بدنه نسبت به زمین با مولتیمتر LoZ.
- گام ۲ (بررسی اتصال سیم ارت PE): اندازهگیری مقاومت اتصال بدنه به شینه ارت. در صورت قطعی ارت، فوراً هادی همبندی وصل شود.
- گام ۳ (جداسازی مدارهای تغذیه – isolation): قطعات و خطوط تغذیه به ترتیب از مدار خارج شوند تا فیدر یا کلید خطادار مشخص گردد.
- گام ۴ (تست میگر تجهیز مشکوک): اعمال ولتاژ $1000\,\text{V}$ روی الکتروموتورها و تابلوها جهت کشف نقطه شکست عایقی.
- گام ۵ (تست کلید محافظ جان RCD / RCCB): بررسی عملکرد صحیح رلههای جریان نشتی جهت قطع خودکار مدار در خطاهای ناگهانی.
- گام ۶ (تست نهایی تحت بار و صدور مجوز کار): اندازهگیری مجدد ولتاژ بدنه و اطمینان از صفر بودن کامل پتانسیل بدنه.
دستورالعمل مهندسی و چکلیست پیشگیری از برقدار شدن بدنه تجهیزات
تمام بدنه فلزی دستگاهها، لولههای فلزی، سازه سوله و تابلوها باید با هادی مس لخت به شینه اصلی ارت متصل گردند تا ولتاژ تماس صفر شود.
نصب کلیدهای محافظ جان صنعتی با حساسیت $30\,\text{mA}$ برای حفاظت اشخاص و $300\,\text{mA}$ برای حفاظت در برابر آتشسوزی الزامی است.
جهت استعلام قیمت، مشاوره فنی و خرید انواع تجهیزات تست عایقی، کلیدهای محافظ جان صنعتی، میگر و ابزار دقیق میتوانید به سامانه مرجع تجهیز بازاری مراجعه فرمایید.
حداقل هر ۶ ماه یکبار، مقاومت پیوستگی ارت بدنه تمامی دستگاهها اندازهگیری و گشتاور پیچهای اتصال بازبینی شود.
سوالات متداول کاربران درباره برقدار شدن بدنه دستگاههای صنعتی
۱. چرا دست زدن به بدنه دستگاهی که سیم ارت ندارد باعث شوک خفیف و لرزش میشود؟
این حالت معمولاً ناشی از جریان نشتی خازنهای فیلتر EMI/RFI ورودی منابع تغذیه و درایوهای صنعتی است. این جریان کمآمپر است اما ولتاژی حدود $110\,\text{V}$ روی بدنه ایجاد میکند که با اتصال سیم ارت کاملاً خنثی میشود.
۲. تفاوت ولتاژ شبح (Ghost Voltage) با ولتاژ خطرناک واقعی روی بدنه چیست؟
ولتاژ شبح بر اثر القای خازنی کابلهای همجوار ایجاد میشود و انرژی و توان جریاندهی ندارد؛ اگر با مولتیمتر امپدانس پایین (LoZ) تست شود فوراً صفر میشود. اما ولتاژ واقعی حاصل از شکست عایقی توان بالایی داشته و افت نمیکند.
۳. آیا اتصال سیم نول به بدنه دستگاه (به جای سیم ارت) برای رفع برقدار شدن بدنه مجاز است؟
خیر! این کار (Zeroing) طبق تمام استانداردهای برق از جمله IEC 60364 اکیداً ممنوع و بسیار خطرناک است، زیرا در صورت قطع شدن سیم نول شبکه، بدنه تمامی دستگاهها کلاً برقدار $220\,\text{V}$ شده و خطر مرگ آفرین ایجاد میکند.
جمعبندی و نتیجهگیری
**برقدار شدن بدنه دستگاههای صنعتی** زنگ خطری جدی برای ایمنی پرسنل و سلامت تجهیزات خط تولید است. با اجرای سیستم ارتینگ استاندارد، همبندی همپتانسیل، استفاده از ابزارهای عیبیابی عایقی مانند میگر و کلمپ جریان نشتی، و بازرسیهای دورهای، میتوان خطرات جریان نشتی را به صفر رساند.
