اصول احداث چاه ارت سطحی و عمقی در خاک‌های سنگی و خشک؛ راهنمای جامع مهندسی، محاسبات مقاومت زمین، مواد کاهنده و روش‌های کاهش مقاومت (استراتژی ۲۰۲۶)

احداث سیستم زمین در زمین‌های سخت و خشک (توضیح اجمالی)

**احداث چاه ارت در خاک‌های سنگی، کوهستانی و خشک** یکی از چالش‌برانگیزترین پروژه‌های مهندسی برق و حفاظت صاعقه است.

به دلیل مقاومت مخصوص بالای این خاک‌ها (معمولاً بالای ۵۰۰ تا ۵۰۰۰ اهم-متر)، نفوذ میله‌های الکترود عمیق ناممکن یا بسیار هزینه‌بر بوده و رسیدن به مقاومت هدف (زیر ۲ اهم برای سیستم‌های قدرت و اتوماسیون حساس، و زیر ۱۰ اهم برای صاعقه‌گیر) نیازمند راهکارهای خاص تخصصی است.

در این نوع زمین‌ها، انتخاب بین **روش عمقی (Deep Welling)** و **روش سطحی (Shallow Grid / Trench Earthing)** بر اساس محاسبات مقاومت ویژه خاک انجام می‌شود.

بهره‌گیری از مواد کاهنده مقاومت استاندارد مانند بنتونیت (Bentonite)، مواد پایه کربنی (LOM / GEM)، حفر شیارهای افقی و شبکه مش‌بندی (Grid Earthing) طبق استانداردهای بین‌المللی IEEE Std 80 و IEC 62305 الزامی است تا تخلیه ایمن جریان‌های خطا و صاعقه تضمین شده و از خطرات ولتاژ گام و تماس جلوگیری شود.

تحلیل فنی، محاسبات مهندسی و روش‌های اجرایی (توضیح عمیق)

برای دستیابی به یک سیستم زمین ایمن در بستر سنگی و خشک، آگاهی از فرمول‌ها، نحوه عملکرد الکترودها و رفتار شیمیایی خاک الزامی است.

۱. اندازه‌گیری مقاومت ویژه خاک (Soil Resistivity) و محاسبات اولیه

قبل از هر اقدامی باید مقاومت ویژه خاک ($\rho$) با روش ۴ نقطه‌ای ونر (Wenner 4-Pin Method) اندازه‌گیری شود. مقاومت یک الکترود میله‌ای قائم در خاک تک‌لایه‌ای از رابطه زیر به دست می‌آید:

$$R = \frac{\rho}{2\pi L} \left[ \ln\left(\frac{8L}{d}\right) – 1 \right]$$

که در آن $L$ طول الکترود، $d$ قطر میله و $\rho$ مقاومت ویژه خاک بر حسب اهم-متر است. در خاک‌های سنگی که $\rho$ می‌تواند به ۲۰۰۰ اهم-متر برسد، یک میله ۳ متری مقاومت زمین بیش از ۶۰۰ اهم ایجاد خواهد کرد که اصلاً قابل قبول نیست.

۲. اصول احداث چاه ارت عمقی در بستر سنگی

اگر امکان حفاری عمودی وجود داشته باشد (با استفاده از دستگاه‌های حفاری صنعتی و سرمته‌های الماسه DTH):

• حفاری تا رگه‌های مرطوب: چاه باید تا عمقی حفر شود که به رگه‌های زیرین خاک با رطوبت نسبی و لایه‌های شیل یا خاک رسی برسد (معمولاً عمق ۱۵ تا ۴۰ متر).
• استفاده از صفحه مسی یا لوله سوراخ‌دار: قرار دادن صفحه مسی ۵۰×۵۰ با ضخامت حداقل ۳ میلی‌متر یا لوله‌های مسبار هادی در مرکز چاه.
• پرکردن با مواد کاهنده پایه کربنی (LOM/GEM): در زمین‌های خشک، بنتونیت‌های سنتی به دلیل از دست دادن آب ترک خورده و هدایت خود را از دست می‌دهند. بنابراین استفاده از مواد کاهنده پایه کربنی غیرقابل شستشو (Ground Enhancement Material) که رطوبت را جذب و حفظ کرده و تزریق دوغاب انجام می‌دهند، ضروری است.

۳. اصول احداث سیستم ارت سطحی (Channeled Trench / Mesh Grid)

در مناطقی که لایه سنگی یکپارچه اجازه حفاری عمیق را نمی‌دهد، روش سطحی یا ترانشه‌ای تنها گزینه موجود است:

• حفر ترانشه افقی: حفر کانال‌هایی با عمق ۵۰ تا ۸۰ سانتی‌متر و عرض ۳۰ سانتی‌متر به صورت پرتوهای پنجه غازی (Crow’s Foot) یا شبکه متقاطع (Grid).
• خواباندن هادی تسمه‌ای یا سیم مسی لخت: استفاده از تسمه مسی با ابعاد حداقل ۳۰×۳ میلی‌متر یا سیم مسی با مقاومت مکانیکی بالا ($50 \text{ mm}^2$ به بالا).
• پوشش الکترود با مواد کاهنده GEM: قرار دادن ۱۰ سانتی‌متر بنتونیت یا GEM در زیر و روی تسمه مسی قبل از خاک‌ریزی مجدد.

جدول مقایسه روش‌های احداث چاه ارت سطحی و عمقی در بستر سنگی و خشک

مقایسه خصوصیات فنی، هزینه‌ها و کارایی دو روش در شرایط سخت محیطی:

گراف مراحل اجرایی احداث سیستم زمین در زمین سنگی

مراحل گام‌به‌گام پیاده‌سازی مهندسی سیستم ارتینگ طبق ضوابط استاندارد:

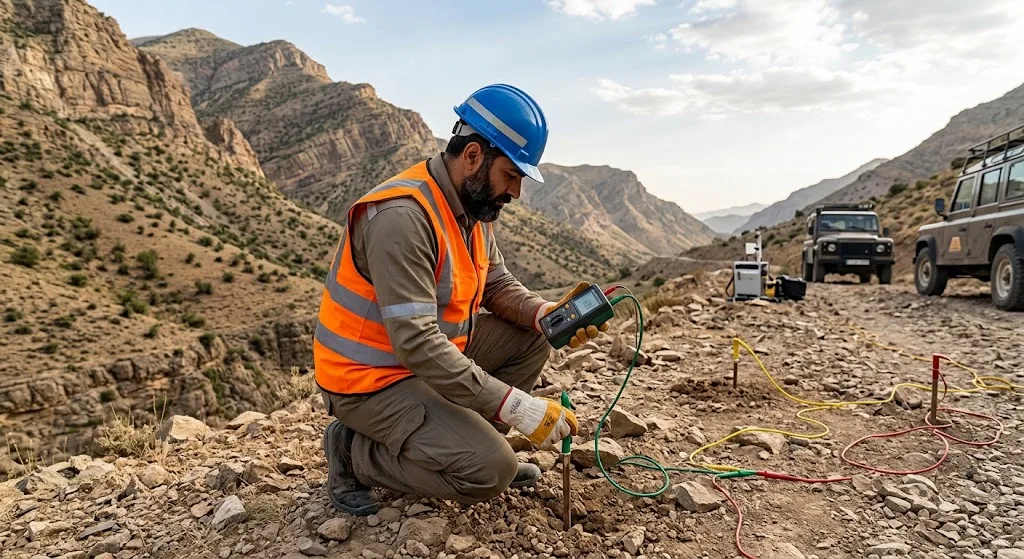

• مرحله اول (مطالعات ژئوالکتریک): تست مقاومت ویژه خاک با ارت تستر ۴ پین در عمق‌های مختلف و تعیین لایه‌بندی زمین.
• مرحله دوم (طراحی سیستم و انتخاب الگوی الکترود): تصمیم‌گیری در خصوص الگوی پنجه غازی، مش‌بندی سطحی یا چاه عمیق بر اساس فرمول‌های استاندارد.
• مرحله سوم (آماده‌سازی ترانشه یا چاه): حفاری مکانیکی با دستگاه‌های سنگ‌شکن و پاک‌سازی محل از نخاله‌های بدون هدایت الکتریکی.
• مرحله چهارم (نصب الکترودها و جوش احتراقی): جانمایی تسمه یا میله مسی و اجرای اتصال جوش کدولد (Cadweld) جهت جلوگیری از خوردگی اتصالات.
• مرحله پنجم (پوشش‌دهی با مواد کاهنده GEM و خاک‌ریزی): تزریق ترکیب مواد پایه کربنی، لایه‌ریزی مرطوب و متراکم‌سازی خاک مرغوب نرم.
• مرحله ششم (تست نهایی و صدور تأییدیه): اندازه‌گیری مقاومت نهایی با روش افت پتانسیل (Fall of Potential) و ثبت در شناسنامه فنی پروژه.

دستورالعمل مهندسی و چک‌لیست کاربردی احداث چاه ارت در خاک‌های خشک و سنگی

سوالات متداول کاربران درباره چاه ارت در زمین‌های سنگی و خشک

۱. اگر در زمین سنگی نتوانیم مقاومت چاه ارت را به زیر ۲ اهم برسانیم، چه باید کرد؟

می‌توان از ترکیب موازی چند چاه ارت سطحی/عمقی (موازی‌سازی الکترودها با رعایت فاصله حداقل دو برابر طول الکترود) و افزایش سطح مش‌بندی سطحی همراه با مواد کاهنده پایه کربنی استفاده کرد.

۲. آیا بنتونیت برای زمین‌های کاملاً خشک مناسب است؟

بنتونیت برای حفظ خاصیت هدایت الکتریکی نیازمند جذب آب است. در مناطق کاملاً کویر و خشک بدون بارندگی، بنتونیت خشک شده و ترک می‌خورد. در این شرایط مواد پایه کربنی (GEM) انتخاب بسیار بهتری هستند.

۳. عمق بهینه برای ترانشه ارت سطحی در مناطق کوهستانی چقدر است؟

عمق ۵۰ تا ۸۰ سانتی‌متری استاندارد است تا الکترود از یخ‌زدگی سطحی زمستان و تابش مستقیم خورشید و خشکی شدید تابستان در امان بماند.

جمع‌بندی و نتیجه‌گیری

**احداث سیستم زمین در خاک‌های سنگی و خشک** نیازمند رویکرد کاملاً مهندسی و فراتر از روش‌های سنتی است. با اجرای سیستم‌های سطحی مش‌بندی، استفاده از مواد کاهنده پیشرفته GEM و اتصالات جوش احتراقی، می‌توان حتی در سخت‌ترین بسترهای سنگی به مقاومت مطلوب و ایمنی کامل دست یافت.
