برای هر تکنسین، تعمیرکار یا مهندس الکترونیک، هیچ صحنهای ناامیدکنندهتر از این نیست که هنگام تعویض یک قطعه، متوجه شود پدها یا مسیرهای مسی روی برد قطع شدهاند. کنده شدن مس روی برد یا بلند شدن لایههای هادی (Copper Traces)، یکی از چالشهای بسیار رایج و حساس در فرآیند تعمیرات سختافزاری، بهویژه در بردهای چندلایه موبایل، لپتاپ و تجهیزات اتوماسیون صنعتی است.
بسیاری از افراد تصور میکنند بردی که پد یا مس آن کنده شده دیگر غیرقابل استفاده است و باید دور انداخته شود. اما با بهرهگیری از ابزارهای ظریف و متدهای مهندسی معکوس، میتوان حتی آسیبدیدهترین پایهها را نیز احیا کرد. در این مگا گاید از ادبینو، علل ریشهای این آسیب و راهکارهای گامبهگام سختافزاری برای ترمیم پایه کنده شده از روی برد را کالبدشکافی خواهیم کرد.
۱. چرا لایه مسی و پدها از روی برد کنده میشوند؟
مس روی فیبرهای مدار چاپی (PCB) با استفاده از یک لایه چسب یا رزین مخصوص تحت فشار و حرارت به مغزی برد متصل شده است. آسیب به این ساختار معمولاً به سه دلیل عمده رخ میدهد:
- حرارت بیش از حد و طولانیمدت: استفاده از هویه یا سشوار صنعتی (هیتر) با دمای نامناسب یا نگهداشتن بیش از چند ثانیه نازل روی یک پایه، چسب زیرین مس را ذوب کرده و باعث لایه لایه شدن (Delamination) پد میشود.
- فشار مکانیکی اشتباه: کشیدن قطعه یا پایههای آن قبل از ذوب شدن کامل قلع. این اشتباه متداول، پد مسی را همراه با پایه قطعه از روی فیبر جدا میکند.
- کیفیت پایین ساخت فیبر: در بردهای ارزانقیمت، ضخامت لایه مسی بسیار کم است و مقاومت ناچیزی در برابر ابزارهای لحیمکاری دارد.
۲. ابزارهای حیاتی برای ترمیم پایه کنده شده از روی برد
بدون داشتن ابزار دقیق، اقدام به ترمیم مسیرهای میکروسکوپی کاری غیرممکن است. برای شروع تعمیرات به این تجهیزات نیاز مبرم دارید:
- سیم جامپر تخصصی (Jumper Wire): سیمهای مسی بسیار نازک با روکش عایق (معمولاً با ضخامت ۰.۰۲ الی ۰.۱ میلیمتر).
- تیغ جراحی (لوپ / اسامبلی): برای تراشیدن بافت سبز رنگ برد (سولدر ماسک) و رسیدن به لایه سالم مس.
- روغن فلکس باکیفیت: جهت بهبود انتقال حرارت و جلوگیری از اکسیداسیون مجدد در حین اتصال ظریف.
- چسب UV مخصوص برد و لامپ آن: رزین مایعی که پس از سیمکشی روی برد تزریق شده و با نور فرابنفش در چند ثانیه سنگ میشود تا مسیر جدید را کاملاً محکم و عایق کند.
بخوانید، راهنمای جامع عیبیابی و رفع انواع خطای اینورتر VFD (درایوهای صنعتی)
۳. راهنمای گامبهگام ترمیم پدها و مسیرهای قطعه شده
برای بازسازی پدها و خطوط کنده شده، مراحل زیر را با دقت و حوصله بالا انجام دهید:
گام اول: پاکسازی و تراشیدن سولدر ماسک
محل آسیبدیده را با الکل ایزوپروپیل کاملاً تمیز کنید. با استفاده از نوک تیز تیغ جراحی، پوشش محافظ سبز یا مشکی رنگِ امتداد مسیر قطعه شده را به آرامی بتراشید تا به متالیزه درخشان و سالم مس دسترسی پیدا کنید.
گام دوم: قلعاندود کردن مسیر سالم
کمی فلکس روی بخش تراشیده شده بزنید و با نوک هویه بسیار ظریف، لایه بسیار نازکی از قلع را روی مسِ باز شده بنشانید.
گام سوم: سیمکشی یا سیم پایهسازی (Jumpering)

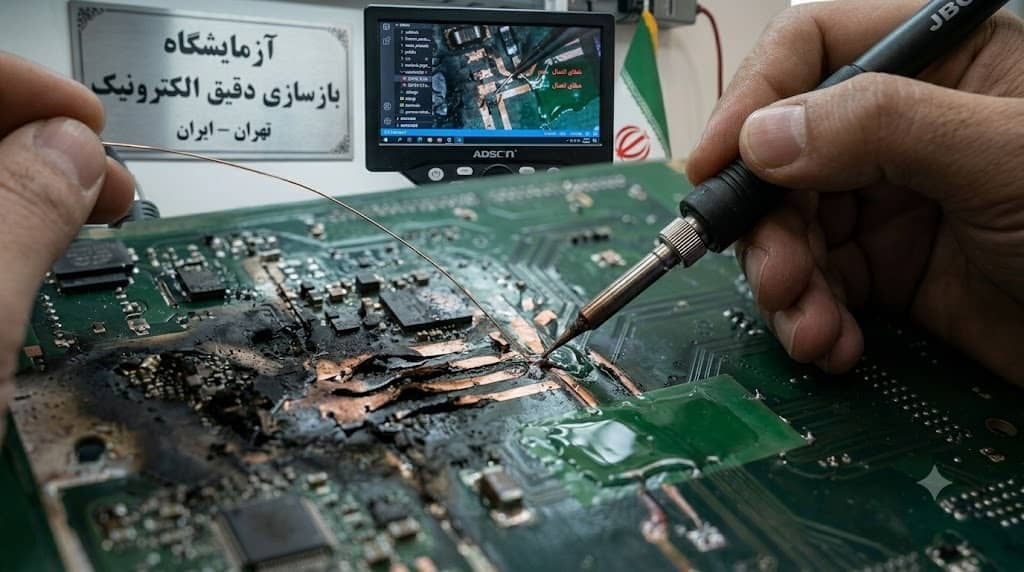

یک سر سیم جامپر را به بخش قلعاندود شده لحیم کنید. سپس سیم را تا نقطه پایانی (جایی که پایه قطعه باید بنشیند) هدایت کرده و آن را به صورت یک حلقه کوچک (مشابه پد کنده شده) فرم دهید.
گام چهارم: تثبیت مدار با چسب UV
برای اینکه سیم با کوچکترین تکانی مجدداً کنده نشود، یک قطره کوچک چسب یووی روی سیمکشی قرار دهید و لامپ UV را به مدت ۳۰ الی ۶۰ ثانیه روی آن بگیرید تا کاملاً خشک و سخت شود. حالا میتوانید قطعه جدید را روی پد بازسازیشده لحیم کنید.
بخوانید، راهنمای جامع عیبیابی باتری UPS و تحلیل فنی برد شارژر سیستمهای برق اضطراری
جدول انتخاب متد تعمیر بر اساس عمق آسیب به مس برد
| نوع و عمق آسیب دیدگی | وضعیت ساختاری مدار | بهترین تکنیک ترمیم سختافزاری |
|---|---|---|
| بلند شدن مسیر (ترک مسی) بدون قطع شدن | مسالم، کابل کشی قطع نشده است | تزریق چسب UV به زیر لایه و خشک کردن با لامپ |
| کنده شدن کامل پد سطحی (SMD Pad) | پایه قطعه کاملاً معلق است | تراشیدن مسیر متصل، استفاده از سیم جامپر یا پدهای آماده چسبی |
| تخریب متالیزه داخل سوراخ (Through-Hole) | ارتباط لایه رویی با لایه زیرین قطع شده است | عبور سیم از داخل سوراخ و لحیم کردن همزمان به هر دو سمت برد |
سوالات متداول کاربران (FAQ)
۱. آیا میتوان برای چسباندن مجدد مسیرها از چسب قطرهای یا ۱۲۳ معمولی استفاده کرد؟
خیر، به هیچ عنوان. چسبهای معمولی خانگی در برابر حرارت هویه به شدت ناپایدار هستند، گازهای سمی تولید میکنند و عایق الکتریکی استاندارد و مستحکمی برای فرکانسهای مدار ایجاد نمیکنند. تنها گزینه استاندارد، رزینهای لایت کیور یا همان چسب UV الکترونیک است.
۲. چگونه از کنده شدن مس روی برد در تعمیرات بعدی پیشگیری کنیم؟
همیشه از فلکس مرغوب برای کاهش نقطه ذوب قلع استفاده کنید. دمای هویه را برای بردهای استاندارد بین ۳۲۰ تا ۳۵۰ درجه سانتیگراد تنظیم کرده و از اعمال هرگونه فشار فیزیکی با نوک هویه به پدها خودداری کنید.
بخوانید، راهنمای جامع انتخاب فیوز صنعتی؛ بررسی انواع، تیپها و اصول عیبیابی در مدارهای حفاظتی
نتیجهگیری و خدمات فنی در ادبینو
ترمیم پدها و خطوط مسی آسیبدیده، مرز بین یک تعویضکار ساده و یک تکنسین حرفهای الکترونیک است. این فرآیند اگرچه نیاز به ابزارهای میکروسکوپی و صبوری زیادی دارد، اما مانع از اسقاط شدن بردهای گرانقیمت صنعتی و تجاری میشود. رعایت استانداردهای حرارتی و حفاظت از لایههای داخلی، تضمینکننده بازگشت موفقیتآمیز دستگاه به خط تولید است.
