سیستم مدیریت هوشمند ساختمان یا همان BMS (Building Management System)، مجموعهای یکپارچه از سختافزارها و نرمافزارها است که وظیفه پایش و کنترل خودکار بخشهای حیاتی ساختمان مانند سرمایش و گرمایش (HVAC)، روشنایی، اعلام حریق و سیستمهای امنیتی را بر عهده دارد. با افزایش بهای انرژی و تمایل به زندگی مدرن، بازار هوشمندسازی ساختمان به شدت در حال توسعه است.
اما ورود به این حوزه بدون شناخت دقیق قطعات bms و لایههای سختافزاری آن، منجر به طراحیهای معیوب، عدم همخوانی قطعات با یکدیگر و تحمیل هزینههای سنگین به کارفرمایان میشود. در این مقاله تخصصی از ادبینو، قصد داریم اجزای اصلی، سنسورها و تجهیزات تابلویی این سیستم را به صورت کامل کالبدشکافی کنیم.
۱. معماری سختافزار؛ قطعات BMS به چند دسته تقسیم میشوند؟
تجهیزات و قطعات به کار رفته در سیستمهای خانه هوشمند و کنترل ساختمان به طور کلی در سه لایه اصلی قرار میگیرند:
- لایه ورودیها (سنسورها و ترموستاتها): قطعاتی که دادههای محیطی (مانند دما، حضور فرد، شدت نور و میزان گاز دیاکسید کربن) را حس کرده و به سیگنالهای الکتریکی تبدیل میکنند.
- لایه پردازش و کنترل (DDC Controllers): قلب متفکر سیستم که اطلاعات لایه ورودی را دریافت کرده، مطابق سناریوهای تعریفشده تحلیل میکند و فرمانهای لازم را به خروجیها میفرستد.
- لایه خروجیها (عملگرها یا Actuators): تجهیزاتی مانند رلههای هوشمند، دمپر موتورها، شیرهای برقی و دیمرها که فرمان کنترلر را به صورت فیزیکی اجرا میکنند.
۲. معرفی کلیدیترین قطعات تابلویی و مرکزی BMS

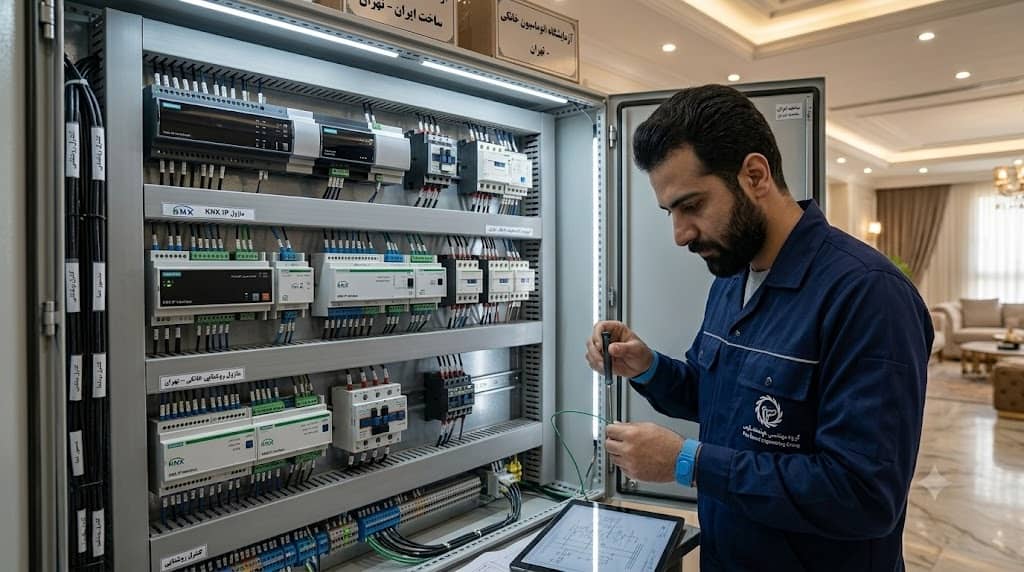

هنگام باز کردن یک تابلو برق هوشمند، قطعات زیر اصلیترین ستونهای سیستم را تشکیل میدهند:
الف) کنترلر مرکزی (Master Controller)
این قطعه وظیفه هماهنگی بین تمام ماژولها و ارتباط سیستم با اینترنت را بر عهده دارد. تمام فرامین ارسالی از روی اپلیکیشن موبایل یا مانیتورهای لمسی دیواری (Touch Panel) ابتدا توسط این بخش پردازش میشوند.
ب) ماژولهای رله هوشمند (Switch Actuators)
رلهها وظیفه قطع و وصل کردن جریان خطوط روشنایی، پریزها یا موتور پمپها را بر عهده دارند. تفاوت رلههای BMS با رلههای معمولی، قابلیت آدرسپذیری و ارتباط شبکهای آنها با لایه کنترلر است.
ج) منبع تغذیه سیستم (Power Supply)
بسیاری از قطعات هوشمندسازی و مسیرهای باس شبکه (مانند کابلهای سیستم KNX) برای کارکرد خود به یک ولتاژ ثابت و بدون نوسان 24V DC یا 30V DC نیاز دارند که توسط این منابع تغذیه خاص تامین میشود.
بخوانید، راهنمای جامع رفع خطای Load Short درایو آسانسور مدل B900-4010 + نقشه فنی
۳. اهمیت انتخاب پروتکل ارتباطی قطعات چیست؟
قطعات یک سیستم BMS باید با یک زبان مشترک با هم گفتگو کنند که به این زبان، پروتکل ارتباطی میگویند. پروتکلها به دو دسته باس سیمکشی و بیسیم تقسیم میشوند:
- پروتکل KNX و Modbus: استانداردهای فوقالعاده پایدار سیمی و صنعتی که قطعات به وسیله کابلهای جفتبههمتابیده مخصوص با یکدیگر تبادل اطلاعات میکنند (بهترین گزینه برای پروژههای بزرگ در حال ساخت).
- پروتکلهای بیسیم (Zigbee / Z-Wave): مناسب برای ساختمانهای ساختهشده که امکان تخریب و کابلکشی مجدد ندارند. قطعات در این سیستم با فرکانسهای رادیویی با امنیت بالا کار میکنند.
بخوانید، راهنمای جامع دیمر المنت حرارتی؛ از انواع صنعتی تا اتوماسیون هوشمند با ESP32
جدول کاربرد و چکلیست قطعات اصلی برای هوشمندسازی ساختمان
| نام قطعه / ماژول | نوع لایه سختافزاری | وظیفه اصلی در سیستم BMS | محل قرارگیری استاندارد |
|---|---|---|---|
| سنسور حضور و تشخیص حرکت (PIR) | لایه ورودی (حسگر) | روشن کردن خودکار روشنایی و اجرای سناریو دزدگیر | سقف مشاعات، راهروها و اتاقها |
| ماژول دیمر هوشمند (Dimming Actuator) | لایه خروجی (عملگر) | کنترل میزان لوکس و شدت نور لامپهای دیمبل | داخل تابلو برق توزیع واحد |
| ترموستات دیواری هوشمند | رابط کاربری / ورودی | سنجش دمای محیط و فرمان به شیرهای برقی فنکوئل | دیوار پذیرایی و اتاق خوابها (ارتفاع ۱۴۰cm) |
سوالات متداول کاربران (FAQ)
۱. آیا قطعات برندهای مختلف BMS قابلیت اتصال به یکدیگر را دارند؟
اگر قطعات از یک پروتکل استاندارد و باز جهانی مانند KNX یا Modbus پشتیبانی کنند، بله. شما میتوانید رله هوشمند برند اِیبیبی (ABB) را در کنار کلید هوشمند برند اشنایدر در یک شبکه قرار دهید؛ اما در سیستمهای انحصاری (Propritary)، تمام قطعات باید حتماً از یک برند باشند.
۲. تفاوت قطعات خانه هوشمند (Smart Home) با تجهیزات BMS چیست؟
تجهیزات خانه هوشمند عموماً به صورت محلی، بیسیم و برای واحدهای مسکونی کوچک به کار میروند و نصب سادهای دارند. اما قطعات BMS ساختاری سیمی، صنعتی و به شدت پایدار دارند که در ساختمانهای بزرگ، برجها و مجتمعهای تجاری برای کنترل سیستمهای مادر (مثل چیلرها و موتورخانهها) استفاده میشوند.
بخوانید، راهنمای جامع ماژول ESP32: انقلاب در پروژههای اینترنت اشیاء (IoT)
نتیجهگیری و مهندسی سیستمهای هوشمند در ادبینو
شناخت دقیق رنج جریان رلهها، انتخاب ولتاژ مناسب منبع تغذیه، و استفاده از پروتکلهای استاندارد باز، سه فاکتور طلایی در تضمین طول عمر تجهیزات هوشمندسازی ساختمان است. طراحی اصولی تابلو برق هوشمند مانع از تداخل سیگنالهای قدرت با کابلهای شبکه داتا شده و ثبات سیستم را تضمین میکند.
