روشنایی یکی از اولین و ملموسترین بخشها در پروژه هوشمندسازی ساختمان است. یک سیستم روشنایی هوشمند فراتر از روشن و خاموش کردن ساده لامپها با موبایل است؛ این سیستم بستر ایجاد سناریوهای متنوع حرارتی و نوری، بهینهسازی مصرف انرژی تا ۳۰ درصد و افزایش چشمگیر لوکس و زیبایی دکوراسیون داخلی است.
بزرگترین چالش تکنسینها و مجریان برق ساختمان، تغییر ساختار سیمکشی سنتی به ساختار تابلویی هوشمند و انتخاب درست آمپراژ رلهها برای بارهای مختلف (مانند لوسترهای بزرگ یا پروژکتورها) است. در این مگا گاید تخصصی از پلتفرم ادبینو، اصول صفر تا صد طراحی، پلاکخوانی رلههای هوشمند و ساختار نقشه سیمکشی روشنایی مدرن را بررسی خواهیم کرد.

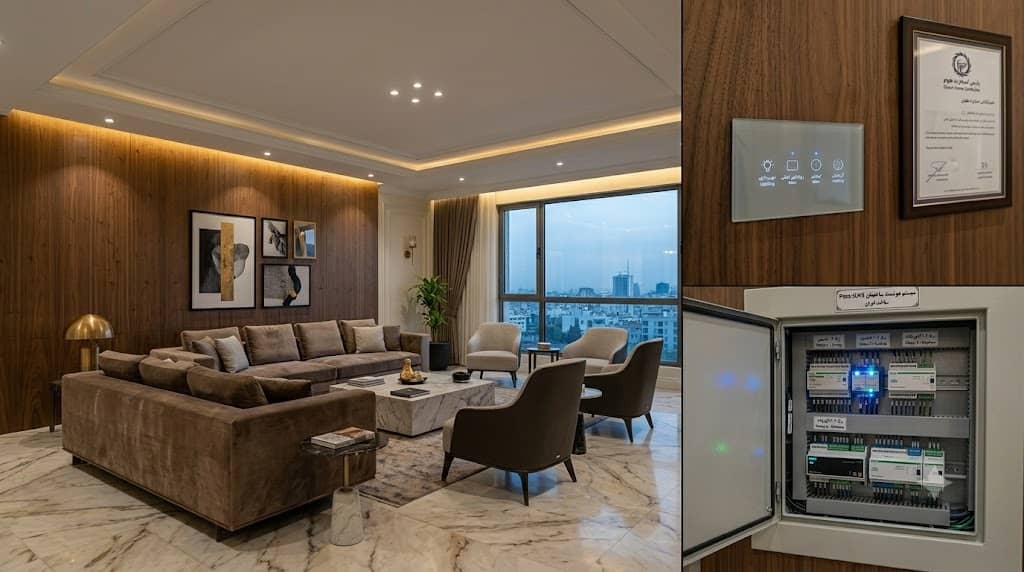

۱. تفاوت سیمکشی روشنایی سنتی با سیستم هوشمند تابلویی
در برقکشی سنتی، سیم فاز ابتدا به کلید روی دیوار رفته و سپس به لامپ منتقل میشود. اما در سیستمهای هوشمند مدرن (مانند پروتکل سیمی KNX یا Modbus)، ساختار کاملاً ستارهای (Star Topology) است:
- سیمکشی مستقیم به تابلو: سیم فازِ تمام خطوط روشنایی (سرخطها) بدون واسطه و مستقیماً به داخل تابلو برق توزیع هدایت شده و به خروجی رلههای هوشمند متصل میشود.
- حذف سیمکشی فاز پشت کلیدها: پشت کلیدهای روی دیوار هیچ سیم فاز یا نولی وجود ندارد؛ بلکه کلیدهای لمسی یا هوشمند تنها با یک کابل داتا کمولتاژ (معمولاً کابل شبکه یا کابل دو زوج KNX) به تابلو متصل میشوند و فرامین را به صورت دیتا ارسال میکنند.
۲. تجهیزات و قطعات اصلی در سیستم روشنایی هوشمند
برای اجرای یک پروژه استاندارد، به چهار قطعه سختافزاری کلیدی زیر نیاز دارید:
الف) رلههای تابلویی هوشمند (Switch Actuators)
این قطعات که روی ریل تابلو نصب میشوند، کلیدهای الکترونیکی قطع و وصل جریان هستند. انتخاب آمپراژ این رلهها (۱۰ آمپر، ۱۶ آمپر یا ۲۰ آمپر) بستگی شدیدی به توان مصرفی و نوع بار (سلفی یا خازنی بودن) خط روشنایی دارد.
ب) ماژولهای دیمر هوشمند (Dimming Actuators)
برای خطوط روشنایی که نیاز به کم و زیاد کردن شدت نور دارند (مانند هالوژنهای دیمبل یا ریسههای الایدی برشخوردنی)، از دیمرهای تابلویی هوشمند استفاده میشود که ولتاژ یا پهنای پالس (PWM) را کنترل میکنند.
ج) کلیدهای لمسی و ترموستاتیک دیواری
این کلیدها با ظاهری مدرن و لوکس، جایگزین کلیدهای مکانیکی قدیمی میشوند و به کاربر اجازه میدهند با لمس یک دکمه، کل روشنایی یک سالن را تحت عنوان «سناریوی مهمانی» یا «سناریوی تماشای تلویزیون» تغییر دهد.
بخوانید، راهنمای جامع ماژول ESP32: انقلاب در پروژههای اینترنت اشیاء (IoT)
۳. چالش جریان هجومی (Inrush Current) در لامپهای LED
یکی از دلایل اصلی سوختن یا چسبیدن پلاتین رلههای هوشمند در پروژهها، عدم توجه به جریان هجومی لامپهای LED و اسامدی است. بالاستها و درایورهای این لامپها در میکروثانیههای اول روشن شدن، جریانی تا ۱۰۰ برابر جریان نامی خود از رله میکشند.
راهکار اجرایی: برای خطوطی که تعداد زیادی هالوژن یا ریسه الایدی پرتوان دارند، همیشه باید از رلههای هوشمند با استاندارد C-Load (مقاوم در برابر جریانهای هجومی خازنی) استفاده شود یا در مسیر خروجی رله از کنتاکتورهای کمصدا (مینیاتوری) به عنوان واسطه قدرت استفاده کرد.
بخوانید، راهنمای جامع استخدام در کارخانجات تولید لامپ و صنایع روشنایی؛ بازار کار و مهارتها
جدول مقایسه سیستمهای روشنایی هوشمند بیسیم و سیمی
| بستر ارتباطی سیستم | پروتکلهای معروف | مزیت اصلی راهکار | بهترین کاربری و فضا |
|---|---|---|---|
| سیستم سیمی (تابلویی) | KNX, Modbus, BUS | ثبات فوقالعاده بالا، عدم تداخل با وایفای، طول عمر طولانی | ساختمانهای در حال ساخت، ویلاهای بزرگ و برجها |
| سیستم بیسیم (رادیویی) | Zigbee, Z-Wave, Wi-Fi | بدون نیاز به تغییر سیمکشی و تخریب، نصب بسیار سریع | آپارتمانهای ساختهشده و بازسازیهای بدون تخریب |
سوالات متداول کاربران (FAQ)
۱. اگر سرور مرکزی یا کنترلر سیستم هوشمند بسوزد، آیا کل روشنایی خانه قطع میشود؟
در طراحی استاندارد با پروتکلهای باز مانند KNX، کنترل به صورت غیرمتمرکز (Distributed Control) است؛ یعنی هر رله مغز پردازشی خود را دارد و در صورت خرابی کنترلر مرکزی، کلیدهای دیواری همچنان رلهها را قطع و وصل میکنند. در سیستمهای بیسیم نیز کلیدها معمولاً کنترل دستی پشت خود را حفظ میکنند.
۲. برای یک خط لوستر الایدی ۵۰ واتی، رله چند آمپری مناسب است؟
اگرچه جریان نامی این لوستر زیر ۱ آمپر است، اما به دلیل وجود درایور سوییچینگ خازنی در داخل آن، جریان هجومی استارت بالایی دارد. برای این خط، استفاده از رله هوشمند حداقل ۱۰ آمپر (و ترجیحاً ۱۶ آمپر استاندارد) توصیه میشود تا از چسبیدن پلاتین رله در طول زمان جلوگیری شود.
بخوانید، راهنمای جامع دیمر المنت حرارتی؛ از انواع صنعتی تا اتوماسیون هوشمند با ESP32
نتیجهگیری و مشاوره فنی مهندسی در ادبینو
اجرا و طراحی یک سیستم روشنایی هوشمند پایدار، نیازمند محاسبه دقیق توان مصرفی خطوط، تفکیک بارهای سلفی و خازنی، و پیادهسازی زیرساخت سیمی یا بیسیم متناسب با وضعیت سازه است. انتخاب قطعات تابلویی استاندارد با رلههای کیفیت بالا، پایداری سیستم اتوماسیون ساختمان شما را برای دهها سال تضمین میکند.
