کلید اتوماتیک چیست؟ این تجهیز یک کلید قطع مدار الکترومکانیکی است که وظیفه دارد علاوه بر قطع و وصل دستی مدارات قدرت، حفاظت ۱۰۰ درصدی سیستم را در برابر دو خطای اصلی اضافه بار (Overload) و اتصال کوتاه (Short Circuit) به عهده بگیرد. تفاوت بزرگ این تجهیز با کلیدهای ساده در این است که به محض بروز فالت، به طور خودکار جریان را قطع میکند، قدرت قطع فوقالعاده بالایی دارد و میتوان تجهیزات جانبی متعددی را روی آن نصب کرد. در این دانشنامه مرجع از مجله تخصصی ادبینو، به کالبدشکافی ساختار فنی، انواع رلههای حفاظتی، مکانیزمهای عملکردی و اصول خرید مهندسی آن در بازار ایران میپردازیم.
توضیح عمیق: کالبدشکافی فنی، ساختار داخلی و مکانیزمهای رله کلید اتوماتیک

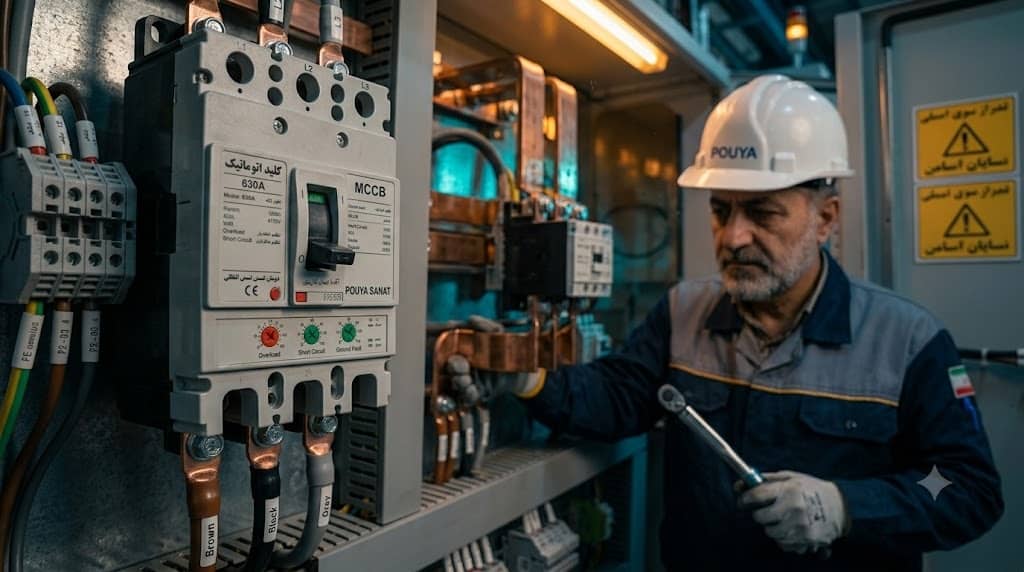

کلیدهای اتوماتیک کامپکت (MCCB) در یک محفظه عایق و فوقالعاده مستحکم تزریقشده از جنس رزین یا پلاستیکهای فشرده خاص قرار دارند که توانایی تحمل دماهای بسیار بالا و فشارهای ناشی از آرکهای الکتریکی را دارد. در قلب این تجهیز، دو مکانیزم حفاظتی مجزا تعبیه شده است که به عنوان دو لایه دفاعی مستقل عمل میکنند:
لایههای حفاظتی دوگانه حرارتی و مغناطیسی
- حفاظت حرارتی (Thermal Trip): این بخش مسئول مهار اضافه بار تدریجی است. از یک تیغه بی متال استفاده میکند که با عبور جریان بیش از حد مجاز، به آرامی داغ و خم میشود. پس از گذشت زمان مشخص (بر اساس منحنی تریپ)، این خمیدگی باعث تحریک اهرم قطع و باز شدن پلاتینهای کلید میگردد.
- حفاظت مغناطیسی (Magnetic Trip): این لایه وظیفه واکنش آنی در برابر اتصال کوتاه را دارد. شامل یک بوبین مغناطیسی کوچک است که در صورت عبور جریانهای بسیار شدید (مثلاً برخورد فاز به زمین)، میدان مغناطیسی عظیمی در کسری از میلیثانیه ایجاد کرده و شفت قطع کلید را فوراً جذب میکند تا جریان قبل از آسیب به شبکه قطع شود.
انواع کلید اتوماتیک از نظر قابلیت تنظیم رله
کلیدهای اتوماتیک صنعتی موجود در بازار برق ایران به سه دسته اصلی تقسیم میشوند. دسته اول، کلیدهای غیرقابل تنظیم (Fix) هستند که جریان نامی و جریان قطع اتصال کوتاه آنها کاملاً ثابت است. دسته دوم، کلیدهای حرارتی قابل تنظیم (تنظیم مغناطیسی ثابت) هستند که میتوان جریان اضافه بار آنها را معمولاً بین ۰.۷ تا ۱ برابر جریان نامی تغییر داد. دسته سوم و پیشرفتهترین نوع، کلیدهای الکترونیکی (میکروپروسسوری) هستند که به جای قطعات فیزیکی، از بردهای الکترونیکی هوشمند برای مانیتورینگ دقیق و تنظیم تمامی پارامترهای منحنی تریپ بهره میبرند.
تجهیزات جانبی استراتژیک کلیدهای اتوماتیک
یکی از دلایل محبوبیت کلید اتوماتیک، قابلیت توسعه آن است. مهندسان میتوانند با نصب رله شنت (Shunt Trip) مدار را از راه دور (مثلاً با فرمان سیستم اطفای حریق) قطع کنند. همچنین رله آندر ولتاژ (Under Voltage Trip) در صورت افت شدید ولتاژ شبکه یا قطعی برق، کلید را خاموش میکند تا از استارت ناخواسته موتورها جلوگیری شود. کنتاکتهای کمکی و خطا (Auxiliary / Alarm) نیز وضعیت باز یا بسته بودن کلید را به اتاق کنترل یا PLC ارسال مینمایند.
جدول مقایسه: تفاوت کلید اتوماتیک (MCCB) و کلید مینیاتوری (MCB)
علیرغم اینکه هر دو تجهیز وظیفه حفاظت حرارتی و مغناطیسی مدار را بر عهده دارند، تفاوتهای ساختاری و قدرتی عظیمی میان آنها وجود دارد که جایگاه هر کدام را در تابلوهای توزیع مشخص میکند:
| معیار فنی و مهندسی | کلید اتوماتیک کامپکت (MCCB) | کلید مینیاتوری (MCB) |
|---|---|---|
| رنج جریان نامی (Amperage) | بسیار وسیع؛ عموماً از ۱۶ آمپر شروع شده و تا ۱۶۰۰ آمپر در مدلهای کامپکت وجود دارد. | محدود و پایین؛ معمولاً از ۰.۵ آمپر تا حداکثر ۶۳ آمپر (در موارد خاص تا ۱۲۵ آمپر). |
| قدرت قطع (Breaking Capacity) | فوقالعاده بالا؛ از ۲۵ کیلوآمپر (kA) تا فراتر از ۱۰۰ کیلوآمپر برای بارهای سنگین کارگاهی. | پایین؛ عموماً ۴.۵ کیلوآمپر، ۶ کیلوآمپر یا حداکثر ۱۰ کیلوآمپر. |
| امکان نصب تجهیزات جانبی | کامل؛ امکان نصب داخلی رله شنت، آندر ولتاژ، موتور الکتریکی برای قطع و وصل خودکار. | بسیار محدود؛ به طور معمول فاقد امکانات جانبی پیشرفته داخلی است. |
| حالت قطع سه وضعیته (Trip) | بله؛ اهرم کلید هنگام بروز خطا در وسط قرار میگیرد (تفکیک حالت قطع دستی از فالت). | خیر؛ هنگام خطا اهرم کاملاً به پایین (وضعیت Off) سقوط میکند. |
گراف فرآیند: پروتکل عیبیابی و واکنش سریع به تریپ کلید اتوماتیک صنعتی
هنگامی که یک کلید اتوماتیک تریپ میدهد و اهرم آن در وضعیت وسط (Trip) قرار میگیرد، هرگز نباید بدون عیبیابی آن را مجدداً وصل کرد. گراف راستچین زیر فرآیند استاندارد بازرسی مدار را نشان میدهد:
وقوع اضافه بار مداوم به دلیل کارکرد سنگین موتورها یا شل بودن پیچ کابلشوها
◀
آچارکشی شینهها، تست جریان خطوط و در صورت نیاز افزایش جزئی رنج ولوم حرارتی
وقوع اتصال کوتاه شدید در کابلهای خروجی یا سوختن کامل سیمپیچ الکتروموتور بالادست
◀
تست مِگِر کابلها، بررسی سلامت پلاتینهای داخلی کلید و عدم وصل مجدد قبل از رفع اتصالی
خرابی رله آندر ولتاژ به دلیل نوسان شدید ولتاژ فرمان یا داغ شدن بیش از حد فضای داخل تابلو برق
◀
تست ولتاژ ترمینالهای رله فرمان جانبی و بهبود سیستم تهویه و فنهای خنککننده سلول تابلو
سوالات متداول کاربران درباره کلیدهای اتوماتیک کامپکت
۱. قدرت قطع کلید اتوماتیک (Icu) به چه معناست و چرا حیاتی است؟
قدرت قطع یا **Icu** حداکثر جریان اتصال کوتاهی است که کلید اتوماتیک قادر است بدون اینکه منفجر شود یا آسیب ساختاری ببیند، آن را قطع کند (مثلاً ۳۶kA یا ۵۰kA). این پارامتر مستقیماً به فاصله کلید از ترانسفورماتور اصلی کارخانه بستگی دارد؛ هرچه به ترانس نزدیکتر باشید، به کلیدهایی با قدرت قطع بالاتر نیاز دارید.
۲. کلید اتوماتیک هوایی (ACB) چه تفاوتی با کلید اتوماتیک کامپکت (MCCB) دارد؟
کلیدهای هوایی یا **ACB** برای جریانهای بسیار کلان (معمولاً از ۸۰۰ آمپر تا ۶۳۰۰ آمپر) در ورودیهای اصلی پستهای برق استفاده میشوند. ابعاد بسیار بزرگی دارند و مکانیزم اطفای جرقه آنها در هوای آزاد صورت میگیرد؛ در حالی که کلیدهای کامپکت یا **MCCB** ابعاد کوچکتری دارند، تا رنج ۱۶۰۰ آمپر ساخته میشوند و محفظه جرقهگیر کاملاً بستهای دارند.
۳. محبوبترین برندهای کلید اتوماتیک در بازار صنعت ایران کدامند؟
برند فرانسوی اشنایدر الکتریک (Schneider) با سریهای معروفNSX و شکستناپذیر مشکیرنگ خود، لیدر و معتبرترین برند بازار ایران است. در رده تجهیزات باکیفیت و قیمت مناسب، برندهای کرهای هیوندای (Hyundai) و ال اس (LS) سهم بازار کلانی دارند. همچنین برندهای چینی خوشنامی مانند چنت (Chint) و هیمل گزینههای اقتصادی فوقالعادهای برای مصارف کارگاهی هستند.
نتیجهگیری و راهنمای مهندسی خرید پکیج کلید اتوماتیک صنعتی
انتخاب صحیح یک کلید اتوماتیک صنعتی تضمینکننده بقا و ایمنی کل سرمایهگذاری شما در بخش تاسیسات الکتریکی است. برای یک خرید مهندسی و اصولی، هرگز قیمت را فاکتور اول قرار ندهید؛ بلکه تطابق دقیق جریان نامی با توان مصرفی بارهای بالادست، محاسبه دقیق جریان اتصال کوتاه محلی جهت انتخاب قدرت قطع مناسب (kA) و اصالت فیزیکی پلاتینهای داخلی کلید را به عنوان سه اصل طلایی مدنظر داشته باشید. همچنین مجهز کردن کلید به رلههای شنت و لوازم جانبی استاندارد، انعطافپذیری سیستم ابزار دقیق شما را دوچندان میکند.
