توضیح عمیق: کالبدشکافی اجزا، مکانیزم شارژ و رلههای هوشمند کلید هوایی (ACB)

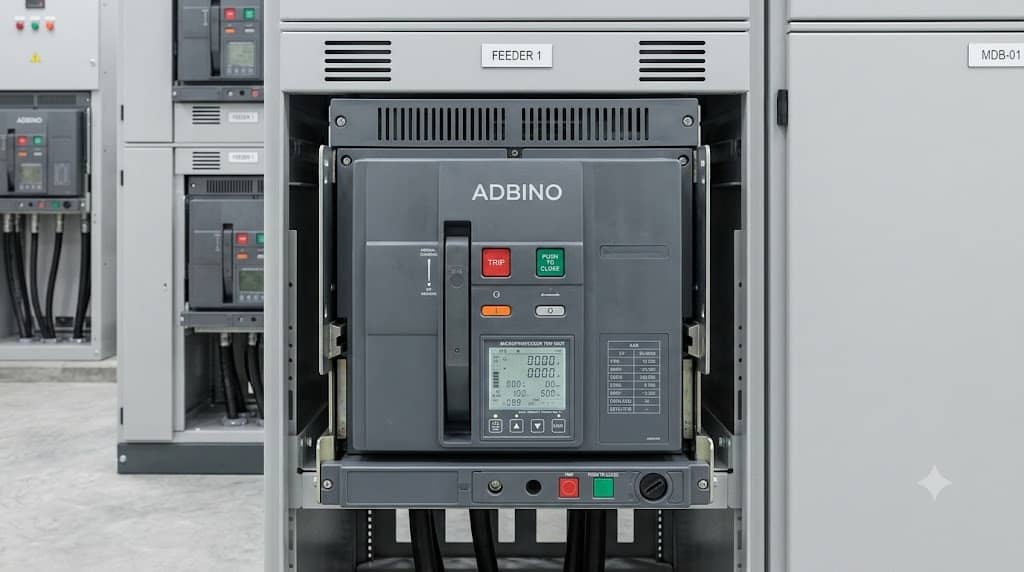

بررسی عمیق فیزیک عملکرد کلید هوایی نشان میدهد که این تجهیز بر پایه یک سیستم فنر شارژشده مکانیکی بسیار قدرتمند کار میکند که توانایی باز کردن یا بستن پلاتینهای ضخیم مسی-نقرهای را در کسری از ثانیه داراست. مکانیزم کلیدهای هوایی به طور کلی در دو تیپ ثابت (Fixed) و کشویی (Withdrawable) طراحی میشود که تیپ کشویی به دلیل سهولت در تعمیرات و سرویسهای دورهای، محبوبیت بسیار بیشتری در صنایع سنگین ایران دارد.
۱. مکانیزم شارژ فنر و فرمانهای مکانیکی-الکترونیکی
برای وصل شدن پلاتینهای اصلی کلید هوایی، فنرهای داخلی قدرتمند آن باید به یکی از دو روش زیر شارژ شوند:
- شارژ دستی: تکنسین با بالا و پایین کردن اهرم مکانیکی (Handle) روی درب کلید (معمولاً بین ۴ تا ۶ بار)، فنر بزرگ مکانیزم را به طور کامل فشرده و آماده کلیدزنی میکند.
- شارژ اتوماتیک (توسط موتور الکتریکی): یک موتور گیربکسی کوچک داخل کلید تعبیه میشود که به محض وصل شدن جریان کنترل یا بلافاصله پس از قطع کلید، فنر را در کمتر از چند ثانیه به صورت خودکار شارژ میکند تا کلید برای فرمان وصل بعدی آماده باشد.
۲. قلب تپنده دژنکتور هوایی: رلههای دیجیتال و میکروپروسسوری (Trip Units)
حفاظت فوقپیشرفته در کلیدهای هوایی مدرن بر عهده واحدهای الکترونیکی هوشمند (مانند رلههای هوشمند سری Masterpact اشنایدر یا سری ۳WL زیمنس) است. این رلهها با استفاده از نمونهبرداری از ترانسفورماتورهای جریان (CT) داخلی، منحنیهای حفاظتی بسیار دقیقی را تحت استاندارد بینالمللی با توابع توصیفشده زیر ارائه میدهند:
- حفاظت L (Long Time): حفاظت در برابر اضافهبار مداوم و حرارتی با تاخیر زمانی طولانی.
- حفاظت S (Short Time): حفاظت در برابر اتصال کوتاه با تاخیر زمانی کوتاه (جهت هماهنگی و ایجاد سلکتیویته با کلیدهای پاییندست).
- حفاظت I (Instantaneous): حفاظت قطع آنی و فوری در برابر جریانهای فوقسنگین اتصال کوتاه بدون هیچگونه تاخیر.
- حفاظت G (Ground Fault): حفاظت بسیار حیاتی در برابر خطای اتصال زمین و جریانهای نشتی پنهان در توانهای کلان.
جدول مقایسه: تفاوتهای مهندسی کلید هوایی (ACB) و کلید اتوماتیک کامپکت (MCCB)
طراحی بهینه سیستمهای فشار ضعیف نیازمند تفکیک دقیق مرزهای کاربردی این دو کلید حفاظتی است. جدول تخصصی زیر، تفاوتهای کلیدی این دو تجهیز را بررسی میکند:
| شاخصهای فنی و ساختاری | کلید قدرت هوایی (ACB) | کلید اتوماتیک کامپکت (MCCB) |
|---|---|---|
| رنج جریان نامی استاندارد | بسیار بالا؛ عموماً از رنج ۶۳۰ آمپر تا ۶۳۰۰ آمپر به عنوان کلید اصلی فیدرهای ورودی. | میانرده؛ از رنج ۱۶ آمپر تا حداکثر ۱۶۰۰ آمپر برای خطوط خروجی و فرعی. |
| قدرت قطع اتصال کوتاه (Icu) | فوقالعاده بالا؛ از بازه ۵۰ کیلوآمپر تا بیش از ۱۵۰ کیلوآمپر در ولتاژهای صنعتی. | متوسط تا بالا؛ از بازه ۱۵ کیلوآمپر تا حداکثر ۱۰۰ کیلوآمپر. |
| پایداری جریانی کوتاه مدت (Icw) | بسیار بالا؛ کلید میتواند جریان اتصال کوتاه شدید را برای ۱ یا ۳ ثانیه بدون آسیب تحمل کند (تحمل حرارتی-دینامیکی بالا). | بسیار پایین یا فاقد پارامتر؛ به محض رخ دادن اتصال کوتاه کلان، کلید باید بدون تاخیر قطع شود تا ذوب نشود. |
| عمر مکانیکی و قابلیت تعمیر | بسیار طولانی؛ قطعات، کنتاکتها و جرقهگیرها کاملاً قابل تعویض، سرویس و دمونتاژ هستند. | محدود؛ بدنه کاملاً پلمب (Molded Case) است و در صورت خرابی پلاتینها، کلید باید تعویض شود. |
گراف فرآیند: پروتکل مهندسی ریشهیابی خطاها و ریست مکانیکی کلید هوایی (ACB)
هنگامی که دژنکتور اصلی ورودی کارخانه تریپ میدهد، سیستم دچار خاموشی گسترده میشود. این گرافِ الگوریتمی ساختاریافته، اقدامات گامبهگام و ایمن تکنسینهای نگهداری و تعمیرات (نت) را برای بازیابی کلید نمایش میدهد:
به هیچ عنوان بدون بررسی اقدام به وصل مجدد کلید نکنید. صفحه نمایش دیجیتال رله (Trip Unit) را بررسی کنید تا مشخص شود تریپ ناشی از کدام فاکتور (L، S، I یا G) بوده است. خطای زمین (G) یا قطع آنی (I) نیازمند بازرسی کامل فیزیکی شینهها است.
◀
ثبت پالس خطای شبکه در سیستم مانیتورینگ کارخانه.
پس از برطرف کردن عامل خطا در مدار قدرت پاییندست، دکمه قرمز رنگ برجسته روی بدنه کلید هوایی که اصطلاحاً به آن Reset Button یا شاخص مکانیکی تریپ میگویند را به داخل فشار دهید. تا زمانی که این دکمه فیزیکی ریست نشود، مکانیزم فرمان کلید قفل خواهد بود.
◀
بررسی موقعیت کشویی کلید (Racked-in) و اطمینان از صحت کنتاکتهای فرمان.
اگر کلید مجهز به موتور شارژ است، مطمئن شوید که نشانگر زرد رنگ روی کلید وضعیت “Charged” را نشان میدهد. در غیر این صورت با اهرم دستی فنر را شارژ کنید. سپس دکمه سبز رنگ فیزیکی (ON / Push to Close) را با قاطعیت فشار دهید تا دژنکتور هوایی مجدداً زیر بار برود.
◀
پایش همزمان جریان هر سه فاز خروجی ترانسفورماتور مادر جهت اطمینان از تعادل بار.
سوالات متداول کاربران درباره سرویس و انتخاب کلید هوایی (ACB)
۱. پارامتر پایداری حرارتی کوتاه مدت (Icw) در کلید هوایی به چه معناست و چرا حیاتی است؟
شاخص Icw نشاندهنده میزان جریانی از اتصال کوتاه است که کلید هوایی میتواند بدون قطع شدن و بدون تغییر فرم پلاتینها، برای یک بازه زمانی مشخص (مثلاً ۱ یا ۳ ثانیه) در تابلو تحمل کند. این فاکتور برای هماهنگی حفاظتی (Selectivity) حیاتی است؛ زیرا به کلید هوایی اجازه میدهد قطع شدن خطا را به کلیدهای کامپکت کوچکتر پاییندست بسپارد و از خاموشی کل کارخانه جلوگری کند.
۲. تفاوت کاربردی کلید هوایی ۳ پل و ۴ پل در کجاست؟
در سیستمهای توزیعی که بارهای تکفاز غیرمتعادل بسیار زیادی وجود دارد و جریانهای هارمونیکی شدیدی از سیم نول عبور میکند، یا در سیستمهایی که نیاز به انتقال کامل زمین و منبع اضطراری (دیزل ژنراتور) داریم، استفاده از کلید هوایی ۴ پل (که شمش نول را هم در کنار سه فاز قطع و حفاظت میکند) الزامی است.
۳. شایعترین دلیل ارورهای کاذب و عدم وصل شدن کلید ACB چیست؟
بسیاری از عدموصلهای کلید هوایی ناشی از مشکلات مدارهای فرمان جانبی است؛ به عنوان مثال اگر رله آندروولتاژ (افت ولتاژ) در داخل کلید نصب شده باشد اما ولتاژ تغذیه آن قطع باشد، یا اگر رله شنت به صورت دائمی تحت فرمان تحریک خارجی باشد، مکانیزم فرمان مکانیکی کلید قفل شده و دکمه وصل کلید هیچ عملی انجام نخواهد داد.
نتیجهگیری و راهنمای بازرگانی تامین کلید هوایی از بازارگاه اَدبینو
کلیدهای هوایی (ACB) شاهراههای اصلی و خط مقدم حفاظت الکتریکی در صنایع سنگین هستند. انتخاب دقیق این تجهیزات بر اساس جریان نامی، پایداری Icw و نوع رلههای هوشمند الکترونیکی، دوام و پایداری شبکه توزیع را کاملاً تضمین میکند. سرویس و نگهداری دورهای دژنکتورهای هوایی (مانند روانکاری مکانیزم فنر، آچارکشی شمشها و تست رله با دستگاههای تزریق جریان) کلیدیترین عامل در پیشگیری از حوادث ناگوار تابلویی است.
