توضیح عمیق: کالبدشکافی متالورژیکی و مکانیزم ذوب فیوز حرارتی SEFUSE

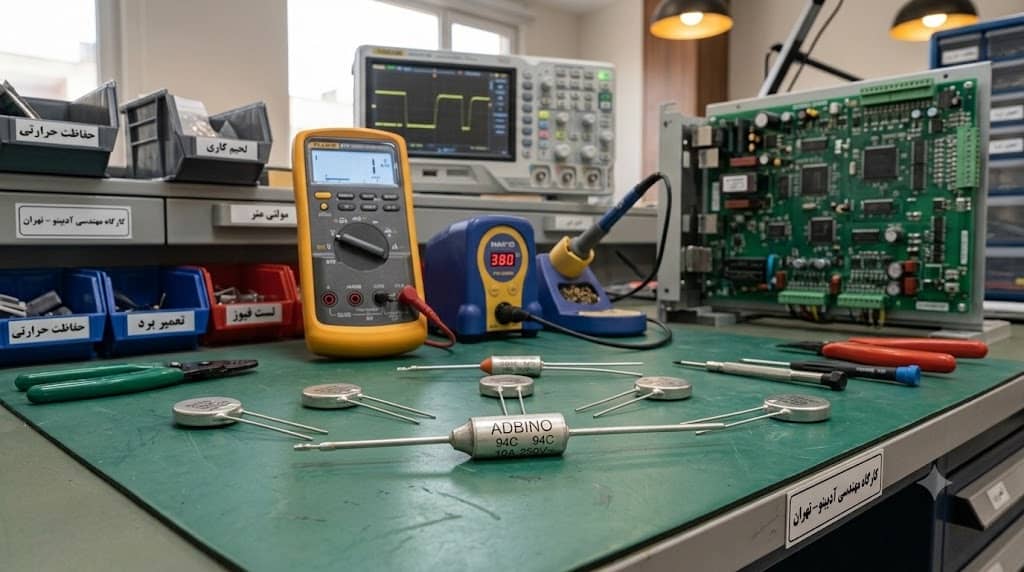

فیوزهای حرارتی سیفوز ساختار بسیار مینیاتوری و حساسی دارند. در دنیای قطعات الکترونیک، دو ساختار کلی برای این تجهیز وجود دارد: نوع آلیاژی (Alloy Type) و نوع گازی یا ساچمهای. برند پیشرفته SEFUSE عمدتاً بر پایه مکانیزم آلیاژهای حساس به دما عمل میکند که در داخل یک کپسول سرامیکی یا فلزی پلمب شده است.
۱. مکانیزم عملکرد فیزیکی و فداشونده قطعه
در داخل بدنه فیوز حرارتی SEFUSE، یک سیم یا یک ترکیب آلیاژی خاص (معمولاً ترکیبی از فلزات زودگداز مانند بیسموت، قلع و سرب) قرار دارد که به دو پایه هادی متصل است. این ترکیب متالورژیکی دقیقاً به گونهای فرموله شده است که در یک دمای کاملاً مشخص و بدون خطا (با تلرانس بسیار پایین در حد ۱ الی ۲ درجه سانتیگراد) ذوب میشود.
- وضعیت نرمال: آلیاژ در حالت جامد قرار دارد و جریان الکتریکی مدار بدون هیچ افت ولتاژی از پایه ورودی به پایه خروجی ترموفیوز منتقل میشود.
- وضعیت اورهیت (Overheat): با افزایش دمای بیرونی تجهیز (ناشی از اضافه بار یا نقص سیستم خنککننده)، حرارت به بدنه سیفوز منتقل میشود. به محض رسیدن دما به نقطه ذوب نامی (Tf)، آلیاژ داخلی فوراً مایع شده و تحت کشش سطحی خاص خود، از هم گسیخته میشود و مدار را برای همیشه قطع میکند.
۲. پارامترهای کلیدی در خواندن کاتالوگ فنی SEFUSE
برای جایگزینی یا طراحی فیوز حرارتی در بوردها، سه پارامتر فنی روی بدنه قطعه حک میشود که باید به دقت خوانده شوند:
- دمای عملکرد نامی (Tf – Rated Functioning Temperature): دمای دقیقی که فیوز در آن تغییر حالت داده و مدار را قطع میکند (مثلاً Tf 121C).
- دمای نگهداری مداوم (Th – Holding Temperature): حداکثر دمایی که فیوز میتواند در شرایط کارکرد نرمال و مداوم دستگاه بدون تریپ کردن تحمل کند.
- جریان و ولتاژ نامی (Ir / Ur): توان الکتریکی پلاتین داخلی (به عنوان مثال 10A 250V AC) که نشان میدهد فیوز حداکثر چقدر بار جریانی را میتواند هدایت کند بدون اینکه خود قطعه بر اثر اتلاف توان داخلی گرم شود.
جدول مقایسه: تفاوتهای بنیادی فیوز حرارتی (ترموفیوز) و ترموستات
بسیاری از تکنسینهای تازهکار در هنگام عیبیابی بوردها، نقش حفاظتی فیوزهای حرارتی را با ترموستاتها اشتباه میگیرند. جدول زیر مرزهای فنی این دو قطعه را کاملاً روشن میکند:
| شاخصهای مهندسی قطعه | فیوز حرارتی سیفوز (SEFUSE) | ترموستات بیمتالی (Thermostat) |
|---|---|---|
| نوع عملکرد مکانیکی | یکبار مصرف و فداشونده؛ پس از عمل کردن ذوب شده و باید کلاً تعویض گردد. | برگشتپذیر و خودکار؛ پس از خنک شدن محیط، پلاتینها مجدداً وصل میشوند. |
| نقش و وظیفه اصلی در بورد | حفاظت ثانویه نهایی (Safety Control)؛ جلوگیری مطلق از حادثه و آتشسوزی. | کنترل و تنظیم مداوم دما (Temperature Control) در یک بازه مشخص. |
| دقت و سرعت پاسخدهی | بسیار بالا و دقیق؛ تلرانس دما به شدت پایین است و به محض لمس دمای بحرانی فاز را قطع میکند. | متوسط؛ دارای هیسترزیس (فاصله زمانی و دمایی بین قطع و وصل مجدد) است. |
| نحوه اتصال در مدار | به صورت ۱۰۰٪ سری در مسیر اصلی تغذیه یا فاز ورودی دستگاه قرار میگیرد. | میتواند در مسیر فرمان رلهها یا کنتاکتورها قرار گیرد. |
گراف فرآیند: پروتکل استاندارد تست سلامت و تعویض فیوز حرارتی SEFUSE
هنگامی که دستگاه الکترونیکی یا بورد قدرت صنعتی کاملاً خاموش شده و هیچ جریانی وارد مدار نمیشود، احتمال سوختن فیوز حرارتی بسیار بالا است. این گرافِ الگوریتمی ساختاریافته، نحوه عیبیابی و اتصال صحیح قطعه جدید را نمایش میدهد:
برق دستگاه را کاملاً قطع کنید. مولتیمتر را روی مد تست بازر (بوق) یا تست مقاومت (اهم) بگذارید. پرابها را به دو سر فیوز حرارتی SEFUSE متصل کنید. اگر صدای بوق شنیده شد یا مقاومت نزدیک به صفر بود، فیوز سالم است. اگر مولتیمتر مقدار OL (مدار باز) را نشان داد، فیوز سوخته و باید تعویض شود.
◀
ریشهیابی علت اصلی اورهیت (فن خراب، رسوب گرفتن یا اتصال کوتاه).
هنگام نصب فیوز حرارتی جدید SEFUSE، به هیچ عنوان پایههای آن را به بورد یا سیمها لحیم نکنید! حرارت هویه (که بالای ۳۰۰ درجه است) از طریق پایهها به سرعت منتقل شده و آلیاژ داخلی فیوز نو را قبل از استفاده ذوب و خراب میکند.
◀
استفاده از اتصالات کلمپ، پرس مکانیکی یا استفاده از وارنیش حرارتی ضخیم.
پایههای سیفوز جدید را با استفاده از موفهای کوچک فشردهسازی (Crimping Sleeves) به سیمهای مدار پرس کنید تا اتصال الکتریکی محکمی بدون نیاز به گرما برقرار شود. دستگاه را جمع کرده و پس از پایش دمایی، مدار را زیر بار ببرید.
◀
پایداری سیستم و تست دقیق جریان نامی مصرفکننده.
سوالات متداول کاربران درباره عیبیابی و تعویض فیوز حرارتی SEFUSE
۱. آیا میتوان فیوز حرارتی سوخته را در مدار یکسره (اتصال کوتاه) کرد؟
به هیچ عنوان! یکسره کردن فیوز حرارتی به معنای حذف کامل سیستم ایمنی حرارتی دستگاه است. اگر عامل اورهیت مجدداً رخ دهد، مدار قطعه حفاظتی ندارد و این کار مستقیماً منجر به آتشسوزی ترانسفورماتور، ذوب شدن سیمکشی یا سوختن کامل تجهیزات گرانقیمت خواهد شد. فیوز حرارتی حتماً باید با قطعه نو با همان رنج دمایی Tf جایگزین شود.
۲. تفاوت فیوزهای حرارتی سرامیکی (بدنه مربعی) با فیوزهای فلزی (بدنه استوانهای) در چیست؟
مدلهای استوانهای فلزی معمولاً ابعاد بسیار کوچکتری دارند و برای جریانهای متوسط (تا ۱۰ آمپر) طراحی شدهاند و انتقال حرارت را سریعتر حس میکنند. در مقابل، مدلهای بدنه سرامیکی یا مربعی معمولاً مقاومت عایقی بالاتر و رنج جریانی بزرگتری (مانند ۱۵ الی ۲۵ آمپر) دارند و در تجهیزات صنعتی سنگینتر یا المنتهای پرتوان کاربرد دارند.
۳. چرا فیوز حرارتی جدید بلافاصله پس از تعویض دوباره میسوزد؟
این پدیده دو علت اصلی دارد: اول اینکه تکنسین در زمان تعویض، قطعه را لحیمکاری کرده و حرارت هویه فیوز را سوزانده است. دوم اینکه علت اصلی بالا رفتن دمای دستگاه (مانند گیرپاژ کردن بلبرینگ موتور، سوختن فن خنککننده یا کثیفی هیتسینکها) هنوز برطرف نشده و دستگاه به محض روشن شدن مجدداً داغ میشود.
نتیجهگیری و راهنمای تامین قطعات الکترونیک صنعتی از پلتفرم اَدبینو
فیوزهای حرارتی SEFUSE قطعات مینیاتوری اما فوقالعاده حیاتی در پیشگیری از خسارتهای سنگین مالی و حوادث آتشسوزی در بردهای الکترونیکی، ماشینآلات صنعتی، ترانسفورماتورها و سیستمهای اتوماسیون هستند. انتخاب درست رنج دمای عملکرد (Tf) بر اساس کاتالوگ سازنده و رعایت پروتکل پرس مکانیکی (عدم لحیمکاری مستقیم)، ضامن عملکرد بینقص این قطعات فداشونده است.
