توضیح عمیق: کالبدشکافی مکانیسمهای فیزیکی، اثر هال و انواع کلمپ آمپرمتر
برای درک مهندسی یک کلمپ متر، باید بدانیم که این ابزار چگونه بدون اتصال الکتریکی مستقیم، دیتای جریان را استخراج میکند. بسته به نوع جریان مدار (متناوب یا مستقیم)، فیزیک عملکرد تجهیز کاملاً دگرگون میشود.
۱. مکانیسم ترانسفورماتور جریان (فقط برای جریانهای AC)
کلمپ مترهای پایه AC بر اساس اصول فیزیکی یک ترانسفورماتور جریان (CT) کار میکنند. فکهای بازشونده انبرک از ورقههای آهنربایی با نفوذپذیری بالا ساخته شدهاند که با بستهشدن به دور کابل، یک هسته مغناطیسی بسته را تشکیل میدهند. کابل سیمکشی مدار که جریان از آن عبور میکند، به عنوان سیمپیچ اولیه ($N_1 = 1$) عمل میکند. میدان مغناطیسی ناشی از جریان متناوب، شاری را در هسته انبرک القا میکند. این شار متناوب، جریانی را در سیمپیچ ثانویه که درون بدنه کلمپ متر پیچیده شده است، پدید میآورد. مدار الکترونیکی دستگاه این جریان ضعیف ثانویه را اندازه گرفته و آن را به آمپر واقعی خط تبدیل میکند.
۲. مکانیسم سنسور اثر هال (برای جریانهای AC و DC)
جریان مستقیم (DC) برخلاف جریان متناوب، میدان مغناطیسی ثابتی تولید میکند که قادر به القای جریان در سیمپیچ ثانویه نیست؛ بنابراین کلمپ مترهای ساده AC توانایی سنجش جریان کابلهای DC (مانند خروجی پنلهای خورشیدی یا باتریخانهها) را ندارند. برای حل این مشکل، کلمپ مترهای AC/DC از تکنولوژی سنسور اثر هال (Hall Effect Sensor) بهره میگیرند. در این ساختار، در شکاف فکهای کلمپ، یک تراشه نیمههادی اثر هال قرار داده میشود. وقتی میدان مغناطیسی ثابت خط DC بر این تراشه عمود میشود، یک اختلاف پتانسیل ناچیز اما متناسب با شدت میدان در دو طرف نیمههادی ایجاد میگردد. سنسور اثر هال این ولتاژ را تقویت کرده و جریان دقیق DC را محاسبه میکند.
۳. اهمیت حیاتی قابلیت True RMS در محیطهای هارمونیکی
در شبکههای مدرن برق صنعتی که مملو از درایورهای فرکانس متغیر (VFD)، اینورترها و منابع تغذیه سوئیچینگ هستند، شکل موج جریان دیگر یک سینوسی خالص نیست، بلکه به شدت دچار دفرمه شدن و ناخالصی (هارمونیک) میشود. کلمپ مترهای معمولی (Average-Responding) فرض را بر سینوسی بودن موج میگذارند و در محیطهای صنعتی خطاهای فاحشی تا ۴۰ درصد نشان میدهند. کلمپ مترهای مجهز به تکنولوژی True RMS با نمونهبرداریهای مکرر و محاسبات پیچیده ریاضی، مقدار موثر واقعی شکل موج را (با هر میزان از دفرمهگی) به دست میآورند که برای عیبیابی دقیق موتورها الزامی است. اگر برای تعمیرات بردها و درایوهای آسیبدیده خود نیاز به اورهال فوری دارید، پلتفرم تخصصی آلان تعمیر مراجع مجربی را برای عیبیابی به شما معرفی میکند.
۴. دستهبندی انواع کلمپ متر بر اساس کاربری و ساختار مکانیکی
- کلمپ مترهای استاندارد دیجیتال (Standard Digital Clamp Meter): رایجترین ابزار مهندسی برای مصارف عمومی برقکاری و تابلوسازی که جریانهای محدوده ۱ آمپر تا ۱۰۰۰ آمپر را با فکهای عایق اندازهگیری میکنند.
- کلمپ مترهای میلیآمپر یا نشت جریان (Leakage Current Clamp Meter): این تجهیزات دارای فکهایی فوقالعاده حساس و با شیلدینگ مغناطیسی قوی هستند. آنها قادرند جریانهای بسیار ناچیز در حد میلیآمپر (mA) را بسنجند و برای پیدا کردن عیوب عایقی کابلها و تست کلیدهای محافظ جان ایده آل هستند.
- کلمپ مترهای انعطافپذیر یا روگوفسکی (Flexible / Rogowski Clamp Meter): به جای فکهای فلزی سخت، مجهز به یک حلقه سیم انعطافپذیر و بلند هستند. این مدل برای فضاهای بسیار تنگ تابلو برق که کابلهای ضخیم به هم فشرده شدهاند و امکان باز شدن فک کلمپ معمولی وجود ندارد، کاربرد دارد.
تکنسینهای الکترونیک برای تهیه انواع تجهیزات آزمایشگاهی و قطعات خاص برد، میتوانند به مرجع تخصصی ای آی الکترونیک مراجعه فرمایند.
جدول مقایسه: تفاوتهای کاربردی و مهندسی کلمپ مترهای القایی (AC) و اثر هال (AC/DC)
انتخاب نوع کلمپ متر بدون در نظر گرفتن ماهیت جریان مدار، منجر به بیخاصیت شدن ابزار در پروژه خواهد شد. جدول زیر تفاوتهای بنیادین این دو ساختار را مقایسه میکند:
| مولفههای فنی و ساختاری | کلمپ متر ترانسفورماتوری (Pure AC) | کلمپ متر اثر هال (AC / DC) |
|---|---|---|
| تنوع سیگنالهای قابل سنجش | فقط جریانهای متناوب (AC) | هر دو جریان متناوب و مستقیم (AC و DC) |
| پدیده مغناطیس پسماند (Remanence) | ندارد (هسته با جریان AC دِمغناطیس میشود) | دارد (نیازمند فشردن دکمه REL / ZERO قبل از سنجش DC) |
| حساسیت فکها به ضربه | متوسط (دقت به جفت شدن کامل فکها وابسته است) | بسیار بالا (تراشه هال به ضربه و فشار فیزیکی حساس است) |
| محدوده قیمت و هزینه تامین | اقتصادی و ارزانتر | گرانتر به دلیل وجود سنسورهای نیمههادی پیشرفته |
گراف فرآیند: پروتکل مهندسی تست و اندازهگیری صحیح جریان با کلمپ متر
یکی از رایجترین خطاهای تکنسینهای تازهکار، انداختن فک کلمپ متر به دور کابل سهفاز یا کابل همزمان فاز و نول است که مقدار صفر را نشان میدهد! برای سنجش صحیح، باید فرآیند گامبهگام زیر رعایت شود:
سلکتور کلمپ متر را روی رنج جریان مناسب (AC یا DC) قرار دهید. اگر از کلمپ اثر هال برای مدار DC استفاده میکنید، ابتدا انبرک را در هوای آزاد و دور از کابلها نگه داشته و دکمه **Zero** یا **REL** را فشار دهید تا اثرات مغناطیسی زمین و پسماند هسته کاملاً صفر شود.
◀
اطمینان از سلامت عایقی بدنه کلمپ و تمیز بودن لبههای اتصال فکها.

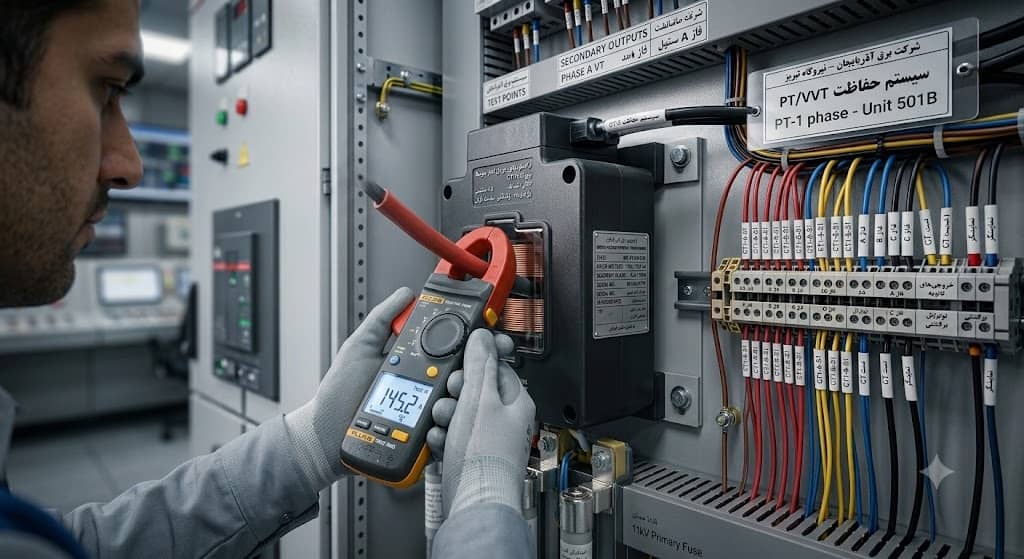

با استفاده از شاسی انبرک، فکها را باز کنید و **تنها یک رشته سیم یا کابل فاز** را در داخل محدوده پنجره انبرک قرار دهید. اگر فاز و نول را با هم وارد کلمپ کنید، میدانهای مغناطیسی یکدیگر را خنثی کرده و دیتای خروجی صفر خواهد شد. مطمئن شوید فکها پس از رها کردن شاسی، به طور کامل چفت شدهاند و هیچ فاصله هوایی میان لبهها وجود ندارد.
◀
قرار دادن هادی دقیقاً در مرکز هندسی فکها جهت به حداقل رساندن خطای موقعیت کابل.
مقدار عددی آمپر را روی صفحه LCD پایش کنید. در صورت نوسان شدید، از دکمه **Hold** جهت فیکس کردن دیتای بیشینه استفاده نمایید. پس از اتمام تست، انبرک را باز کرده، سیم را آزاد کنید و سلکتور دستگاه را روی حالت خاموش (OFF) قرار دهید تا طول عمر باتری حفظ شود.
◀
ثبت جریانهای نامی فازها در چکلیست دورهای نگهداری پیشگیرانه (PM) پست برق کارخانه.
سوالات متداول کاربران درباره مشخصات فنی و ترفندهای کار با کلمپ مترها
۱. علت بوق زدن یا نشان دادن عدد اشتباه در کلمپ متر هنگام سنجش کابلهای مجاور چیست؟
این خطا ناشی از پدیده “جریان سرگردان و تداخل مغناطیسی” (Stray Magnetic Field) است. وقتی کابلهای ضخیم حاوی جریانهای سنگین در فاصله بسیار نزدیکی به کابل مورد نظر شما قرار دارند، میدان مغناطیسی سهمگین آنها روی فک کلمپ متر اثر میگذارد. برای رفع این خطا، تا حد امکان کابل تحت تست را از سایر کابلها فاصله دهید یا از کلمپ مترهایی استفاده کنید که فک آنها دارای شیلدینگ مغناطیسی پیشرفته است.
۲. رتبهبندیهای CAT III و CAT IV در کاتالوگ کلمپ مترها به چه معناست؟
این رتبهبندیها نشاندهنده سطح ایمنی عایقی ابزار در برابر ترانزینتها و ضربههای ولتاژی ناگهانی (Surges) شبکه بر اساس استاندارد IEC 61010 است. کلاس CAT III برای کار در سطح توزیع و تابلو برقهای کارخانهای طراحی شده، در حالی که CAT IV سطح ایمنی بالاتری داشته و برای ورودیهای اصلی برق ساختمان، کنتورهای بیرونی و خطوط هوایی که در معرض صاعقه مستقیم قرار دارند، تایید شده است.
۳. تفاوت اصلی یک مولتیمتر دیجیتال با یک کلمپ متر چیست؟
تفاوت اصلی در تمرکز کاربری و معماری مدار است؛ مولتیمتر ابزاری همهفنحریف با رزولوشن بالا برای سنجش پارامترهای متنوع (به ویژه ولتاژ و امپدانس و جریانهای ضعیف به صورت سری) است. اما کلمپ متر به صورت تخصصی برای اندازهگیری جریانهای سنگین و صنعتی به صورت غیرتهاجمی و موازی بهینهسازی شده و قابلیتهای مولتیمتر را به عنوان آپشنهای جانبی در خود دارد.
۴. تکنولوژی وایرلس یا بلوتوث در کلمپ مترهای مدرن سال 2026 چه کاربردی دارد؟
این قابلیت به مهندسان اجازه میدهد تا کلمپ متر را درون سلول خطرناک تابلو برق نصب کرده، درب تابلو را جهت ایمنی کامل ببندند و سپس دیتای جریان و تغییرات بار را از طریق اپلیکیشن موبایل در مسافت امن پایش و لاگبرداری کنند. این امر ریسک خطرات جانی ناشی از انفجار آرک فلش را به صفر میرساند.
نتیجهگیری و راهنمای مهندسی تامین و خرید انواع کلمپ متر از بازارگاه اَدبینو
آمپرمترهای کلمپی بدون شک دست راست هر مهندس، تکنسین و مجری سیستمهای اتوماسیون و توزیع برق در صنایع هستند. سهولت کاربرد، سرعت بالا در پایش دورهای تجهیزات و از همه مهمتر حفظ ایمنی مطلق اپراتور به دلیل عدم نیاز به تماس الکتریکی مستقیم، این تجهیز را به یک الزام در جعبهابزارهای فنی بدل ساخته است. با این حال، خرید یک کلمپ متر نیازمند ارزیابی موشکافانه رنج جریان (AC یا DC)، برخورداری از فاکتور کلیدی True RMS، سایز دهانه فک انبرک و رتبهبندی عایقی حفاظتی (CAT) سیستم است تا بهترین کارایی حاصل شود.
