توضیح عمیق: کالبدشکافی الکترومغناطیسی، کلاس دقت و مکانیسمهای عملکرد PT
فهم عمیق و مهندسی ترانس ولتاژ مستلزم تحلیل ساختار مغناطیسی، نوع رفتار عایقی و نحوه عملکرد آن در شرایط گذرا و خطاهای شبکه قدرت است. این تجهیز به عنوان یک ترانسفورماتور کاهنده بسیار دقیق با تلفات اندک کار میکند.
۱. اصول الکترومغناطیسی و رابطه نسبت تبدیل
یک ترانس ولتاژ از هسته مغناطیسی ورقهورقه شده (با تلفات هیسترزیس بسیار پایین) و دو سیمپیچ اولیه (با تعداد دور بسیار بالا و قطر سیم بسیار نازک) و سیمپیچ ثانویه (با تعداد دور کم و قطر سیم ضخیمتر) تشکیل شده است. سیمپیچ اولیه مستقیماً به خط فشار قوی متصل میشود و سیمپیچ ثانویه خروجی استاندارد را به بار اندازهگیری تحویل میدهد. نسبت ولتاژ اولیه ($V_1$) به ولتاژ ثانویه ($V_2$) متناسب با نسبت تعداد دور سیمپیچها ($N_1/N_2$) تعریف میشود:
$$ \frac{V_1}{V_2} = \frac{N_1}{N_2} $$
به عنوان مثال، در یک پست ۲۰ کیلوولت، از یک PT با نسبت تبدیل ۲۰۰۰۰ به ۱۰۰ ولت استفاده میشود. این یعنی به ازای حضور ۲۰۰۰۰ ولت در ورودی، دقیقاً ۱۰۰ ولت در خروجی ثانویه القا میشود که برای ولتمتر تابلویی کاملاً قابل خوانش و امن است.
۲. تفاوت بنیادی ترانس ولتاژ مغناطیسی (VTs) و خازنی (CVTs)
پیکربندی ساختاری ترانسهای ولتاژ بر اساس سطح ولتاژ شبکه به دو دسته کاملاً متفاوت تقسیم میشود:
- ترانس ولتاژ مغناطیسی یا سلفی (Inductive VT): این مدلها کاملاً شبیه به یک ترانسفورماتور دو سیمپیچه معمولی کار میکنند. این تجهیزات تا سطح ولتاژ ۱۳۲ کیلوولت بسیار اقتصادی و دقیق هستند. اما در ولتاژهای فوق توزیع و انتقال (۲۳۰ و ۴۰۰ کیلوولت)، حجم عایقبندی سیمپیچ اولیه به شدت افزایش یافته و ابعاد و هزینه تولید آن به شدت غولآسا میشود.
- ترانس ولتاژ خازنی (Capacitive Voltage Transformer – CVT): برای حل مشکل ابعاد و هزینه در ولتاژهای بالاتر از ۱۳۲ کیلوولت، از CVT استفاده میشود. این تجهیز ابتدا ولتاژ فشار قوی را به کمک یک تقسیمکننده ولتاژ خازنی (Capacitive Divider) به یک سطح متوسط (حدود ۱۰ تا ۲۰ کیلوولت) کاهش میدهد؛ سپس یک ترانسفورماتور سلفی کوچکتر در انتهای این زنجیره، ولتاژ را به ۱۰۰ ولت استاندارد کاهش میدهد. خازنهای موجود در CVT علاوه بر کاهش ولتاژ، برای تزریق سیگنالهای مخابراتی خطوط انتقال (PLC) نیز استفاده میشوند.
۳. کلاس دقت (Accuracy Class) و توان نامی خروجی (Burden)
همانند ترانسهای جریان، ترانسهای ولتاژ نیز دارای مشخصات خروجی دقیقی هستند که رفتار آنها را تعریف میکند:
- کلاس دقت (Accuracy Class): میزان خطای مجاز دامنه و زاویه فاز ترانس را مشخص میکند. برای کاربردهای محاسباتی و خرید و فروش انرژی (کنتورهای مالتیتاریف)، از کلاسهای بسیار دقیق مانند 0.2 یا 0.5 استفاده میشود. اما برای مصارف حفاظتی و رلهها، کلاسهای نظیر 3P یا 6P به کار میروند که ثبات خروجی را حتی در زمان افت شدید ولتاژ ناشی از اتصال کوتاه تضمین میکنند.
- بار نامی یا بردن (Burden): حداکثر توان ظاهری (بر حسب ولت-آمپر VA) است که میتوان بدون افت کلاس دقت از سیمپیچ ثانویه دریافت کرد. بارهای متصل به ثانویه PT شامل امپدانس ولتمترها، کویلهای ولتاژ رلهها و امپدانس سیمهای رابط است. اگر بار اعمال شده به ثانویه فراتر از بردن نامی (مثلاً 50 VA) باشد، خطای ترانس به شدت بالا میرود.
۴. کالبدشکافی انواع ترانس ولتاژ بر اساس محیط نصب و عایقبندی

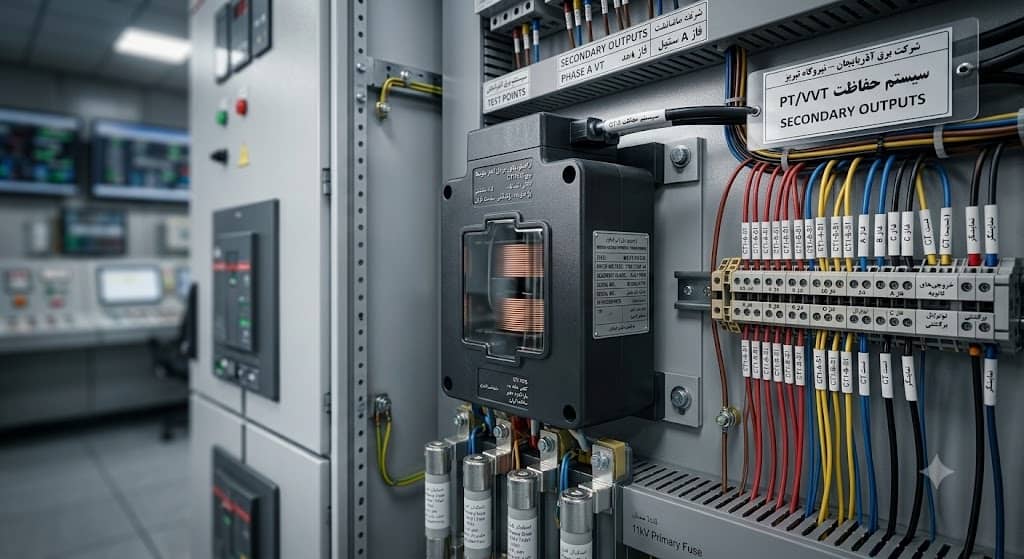

- ترانس ولتاژ کست رزین (Cast Resin): این مدلها با رزین اپوکسی تحت خلاء یکپارچه عایقبندی میشوند. به دلیل مقاومت عالی در برابر رطوبت، ابعاد کوچک و عدم وجود روغن خطرناک، پرکاربردترین مدل در تابلوهای دژنکتور کمپکت و کشویی فشار متوسط (تا ۳۶ کیلوولت) هستند.
- ترانس ولتاژ روغنی (Oil-Immersed): در ولتاژهای بسیار بالا، هسته و سیمپیچها درون مخزن فلزی پر از روغن عایق قرار میگیرند. این روغن علاوه بر نقش عایق الکتریکی، وظیفه انتقال حرارت و خنکسازی ترانس را نیز بر عهده دارد.
