توضیح عمیق: فیزیک سیستم ارتینگ، مکانیسمهای سنجش و کدهای عیبیابی ارت تستر
برای فهم عمیق عملکرد ارت تستر، باید به بررسی فیزیک خاک و نحوه توزیع پتانسیل الکتریکی در لایههای زمین بپردازیم.
۱. تئوری افت پتانسیل (Fall-of-Potential Method)
روش افت پتانسیل که به روش سه سیمه نیز معروف است، استانداردترین و معتبرترین متد مرجع برای سنجش مقاومت الکترود چاه ارت بر اساس استاندارد IEEE 81 است. در این متد، سه اتصال مجزا برقرار میشود:
- الکترود تحت تست (E یا Earth): الکترود اصلی چاه ارت که میخواهیم مقاومت آن را بسنجیم.
- میخ جریان (C یا Current): یک الکترود کمکی فلزی که در فاصله دوری از چاه (معمولاً با فاصله حداقل ۲۰ متر) درون زمین کوبیده میشود تا مدار جریان بسته شود.
- میخ پتانسیل (P یا Potential): یک الکترود کمکی دیگر که در بین الکترود اصلی و میخ جریان کوبیده میشود تا افت ولتاژ را در طول مسیر زمین بسنجد.
دستگاه ارت تستر یک جریان متناوب فرکانس بالا (معمولاً بین ۱۰۰ تا ۱۰۰۰ هرتز) را بین الکترود E و میخ جریان C تزریق میکند. جریان متناوب به این دلیل استفاده میشود که اثرات ولتاژهای مستقیم گالوانیکی حاصل از رطوبت خاک و باتریهای طبیعی زمین را خنثی کند. سپس دستگاه اختلاف پتانسیل بین E و میخ پتانسیل P را اندازهگیری میکند. با داشتن مقدار جریان تزریقی ($I$) و ولتاژ اندازهگیری شده ($V$)، مقاومت زمین طبق قانون اهم محاسبه میشود:
$$ R = \frac{V}{I} $$
۲. روشهای نوین سنجش مقاومت زمین بدون نیاز به کوبیدن میخ
اگرچه روش ۳ سیمه مرجع اصلی دقت است، اما در کلانشهرها و برجهای مرتفع صنعتی، کوبیدن میخ در بتن یا سنگفرش خیابان غیرممکن است. برای حل این مشکل، تکنولوژیهای جدیدتری توسعه یافتهاند:
- ارت سنج کلمپی (Clamp-on Earth Tester): این دستگاه انقلابی بدون نیاز به قطع شینه ارت یا کوبیدن میخ کار میکند. این تستر دارای یک کلمپ دوتایی ویژه است. یکی از کلمپها یک ولتاژ القایی در حلقه ارت ایجاد میکند و کلمپ دیگر، جریان ناشی از این ولتاژ القایی را میسنجد. این متد تنها در سیستمهای چند ارت موازی (Multi-grounded systems) کاربرد دارد و برای تک چاه ارت مستقل قابل استفاده نیست.
- روش دو سیمه یا روش سادهشده (Simplified Method): در این متد از یک سیستم لولهکشی فلزی آب یا نول شبکه توزیع به عنوان الکترود کمکی استفاده میشود. مقاومت به دست آمده مجموع مقاومت چاه ارت و مقاومت الکترود کمکی است، بنابراین این روش خطای بالاتری دارد اما در فضاهای محدود شهری بسیار راهگشاست.
۳. پارامتر مقاومت مخصوص خاک (Soil Resistivity)
پیش از حفر چاه ارت، بررسی مقاومت مخصوص خاک منطقه الزامی است تا عمق چاه و میزان مواد کاهنده مقاومت (مانند بنتونیت یا ژلهای کاهنده) برآورد شود. ارت تسترهای پیشرفته ۴ سیمه (با متد Wenner یا Schlumberger) با قرار دادن ۴ میخ با فواصل مساوی در زمین، مقاومت مخصوص لایههای زیرین خاک را بر حسب اهم-متر ($\Omega \cdot m$) محاسبه میکنند تا طراحان سیستم زمین، بهترین نقطه جغرافیایی را برای پایدارسازی سیستم انتخاب کنند.
جدول مقایسه: تفاوتهای بنیادی ارت سنجهای کوبشی (افت پتانسیل) و ارت سنجهای کلمپی
هر یک از ابزارهای ارت سنجی برای محیط کاری متفاوتی طراحی شدهاند. نادیده گرفتن این تفاوتها در زمان خرید یا تست، به شدت بر روی کالیبراسیون و اعتبارسنجی تاییدیه اداره کار تاثیر منفی میگذارد:
| شاخصهای ممیزی و فنی | ارت سنج کوبشی (۳ سیمه / ۴ سیمه) | ارت سنج کلمپی (بدون میخ) |
|---|---|---|
| نیاز به جداسازی شینه ارت چاه | بله (برای اندازهگیری انفرادی چاه باید شینه باز شود) | خیر (تست بدون قطع ارتباط شبکه ارتینگ انجام میشود) |
| کوبیدن میخ کمکی در زمین | بله (نیازمند خاک نرم برای فرو کردن الکترودها است) | خیر (محیطهای بتنی و آسفالت مانعی ایجاد نمیکنند) |
| محدودیت سیستمهای تکالکترودی | هیچ محدودیتی ندارد و برای تک چاههای ارت کاملاً دقیق است | برای تک چاه ارت کاربرد ندارد (فقط در ارت موازی استفاده میشود) |
| سنجش مقاومت مخصوص خاک | بله (در مدلهای ۴ سیمه) | خیر (توانایی پایش مقاومت مخصوص خاک را ندارد) |
در صورتی که در جریان تستهای دورهای تابلوها، ابزارهای کنترلی یا ترانسهای حفاظتی پست شما بر اثر بالا بودن مقاومت چاه ارت و اتصال بدنه دچار خطا یا صدمه سختافزاری شدند، تکنسینهای باسابقه آلان تعمیر مجربترین مراجع فنی را جهت تعمیر تخصصی به شما معرفی میکنند.
گراف فرآیند: پروتکل مهندسی تست چاه ارت با ارت تستر ۳ سیمه (کوبشی)
سنجش اصولی چاه ارت جهت صدور گواهی ایمنی وزارت کار مستلزم پیادهسازی گامبهگام و دقیق فرآیند زیر است:
ابتدا کابل ارت متصل به شینه اصلی ساختمان یا کارخانه را کاملاً جدا کنید تا چاه ارت به صورت مستقل ارزیابی شود. اگر این اتصال باز نشود، مقاومت کل موازی شبکه ساختمان خوانده میشود و عدد حاصله هیچ نشانی از سلامت واقعی چاه ارت شما نخواهد داشت.
◀
اطمینان از ایمنی پرسنل و عاری بودن شینه از برقدار بودن ناخواسته.

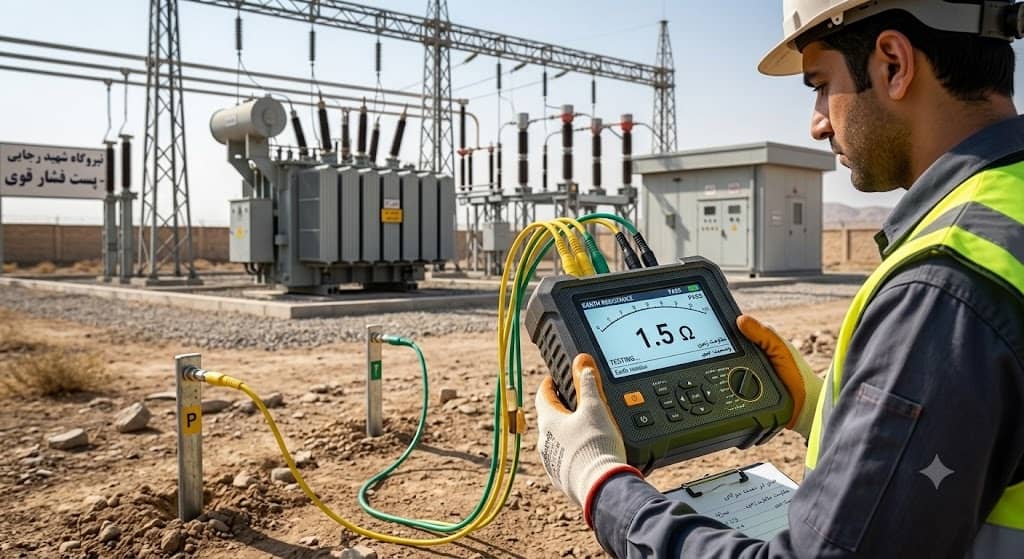

میخ ولتاژ (P) و میخ جریان (C) را در یک راستای مستقیم و با فواصل منظم درون خاک بکوبید. طبق استاندارد ۶۲ درصد، اگر فاصله چاه تا میخ جریان ۲۰ متر باشد، میخ پتانسیل باید دقیقاً در فاصله ۱۲.۴ متری (۶۲٪ فاصله کلی) کوبیده شود. سپس کابل سبز را به الکترود چاه (E)، کابل زرد را به میخ ولتاژ (P) و کابل قرمز را به میخ جریان (C) متصل کنید.
◀
اگر برای راهاندازی، عیبیابی بردها و قطعات سیستم پایش از راه دور سیستم ارت خود به قطعات آزمایشگاهی خاص نیاز دارید، به مرجع ای آی الکترونیک مراجعه فرمایید.
سلکتور ارت تستر را روی بیشترین رنج اندازهگیری قرار دهید و دکمه **Test** یا **Press to Test** را بفشارید. دستگاه جریان را تزریق کرده و مقاومت را بر روی نمایشگر نشان میدهد. در صورت نیاز، رنج سلکتور را کاهش دهید تا عدد با بیشترین دقت و اعشار خوانده شود. در پایان دکمه را رها کرده، تجهیزات را جمع کنید و شینه ارت را مجدداً ببندید.
◀
ثبت نهایی مقاومت اهمی در فرم کالیبراسیون و چکلیست سالانه حفاظت کارخانه.
سوالات متداول کاربران درباره چالشهای فنی و نحوه استفاده از ارت تسترها
۱. چرا مقاومت استاندارد چاه ارت باید زیر ۲ اهم باشد؟
مقاومت زیر ۲ اهم تضمین میکند که در زمان بروز خطای فاز به زمین، ولتاژ تماسی بدنه تجهیزات فلزی فراتر از محدوده خطرناک (معمولاً ۵۰ ولت متناوب در شرایط خشک) نرود. اگر مقاومت چاه بالا باشد، ولتاژ گام و ولتاژ تماس در اطراف تجهیزات به شدت بالا رفته و رلههای حفاظتی (مانند بیمتالها یا کلیدهای محافظ جان) زمان کافی برای قطع مدار نخواهند داشت.
۲. پدیده ولتاژهای مزاحم زمین (Stray Voltage) چه تاثیری روی کار با ارت تستر دارد؟
سیستم توزیع برق همواره جریانهای سرگردانی را در زمین تخلیه میکند. این جریانها باعث بوجود آمدن ولتاژهای سرگردان در خاک اطراف چاه ارت میشوند. اگر ارتسنج از فرکانس تزریق متناوب و سیستم فیلتر بالاگذر قوی بهره نبرد، این نویزهای محیطی باعث بروز خطاهای فاحش (گاهی بیش از ۱۰۰ درصد) در خواندن عدد نهایی خواهند شد. ارت تسترهای مدرن سال 2026 مجهز به فناوری خودکار حذف نویزهای فرکانسی زمین هستند.
۳. تفاوت ارت سنجهای ۳ سیمه آنالوگ (عقربهای) و دیجیتال در چیست؟
مدلهای آنالوگ از یک ژنراتور دستی کوچک مغناطیسی (هندلی) برای تولید ولتاژ و جریان تست استفاده میکردند که پایداری پایینی داشت و کاربری آن سخت بود. اما مدلهای دیجیتال مجهز به بردهای میکروکنترلری فوقالعاده هوشمند، باتریهای لیتیومی با طول عمر بالا و کالیبراسیون خودکار هستند که نتایج را بدون خطای چشمی و به همراه پارامترهای محیطی لاگ میکنند.
۴. روش اندازهگیری مقاومت سیستم ارت چند چاهی (شبکه همبند) چیست؟
برای سنجش مقاومت شبکه همبند، استفاده از ارت سنج کلمپی یا روش ۳ سیمه با جداسازی تک تک چاهها مجاز است. در سیستمهای متصل به هم، استفاده از ارت سنج کلمپی سرعت کار را بسیار بالا میبرد زیرا بدون نیاز به قطع کلید یا شینه، مستقیماً مقاومت لوپ چاه متصل به سایر شبکه را ردیابی میکند.
نتیجهگیری و راهنمای تامین و خرید انواع ارت تستر صنعتی از بازارگاه اَدبینو
ارت تسترها بدون شک قلب تپنده دپارتمانهای نگهداری و تعمیرات (PM)، ایمنی صنعتی (HSE) و پیمانکاران سیستمهای حفاظتی و صاعقهگیر هستند. تکیه بر مقاومت ظاهری خاک یا تستهای غیرمهندسی با لامپ، هرگز جایگزین پایشهای فرکانسی دقیق با ارت تسترهای کالیبره شده نخواهد شد. برای تهیه یک ارت سنج متناسب با نیاز خود، باید پارامترهایی چون نوع روش اندازهگیری (۳ سیمه، کلمپی یا ۴ سیمه)، میزان مقاومت نویزپذیری دستگاه، رنج اندازهگیری مقاومت خاک و رتبهبندیهای حفاظتی عایقی (CAT) را به دقت ممیزی کنید.
پلتفرم تخصصی اَدبینو به عنوان جامعترین بازارگاه ابزار دقیق و برق صنعتی در ایران، محیطی کاملاً مهندسی را فراهم ساخته است تا کارشناسان تدارکات صنایع، شرکتهای مشاور اداره کار و پیمانکاران ارتینگ بتوانند بروشورهای تخصصی، کاتالوگها و قیمت بهروز انواع ارت تستر دیجیتال، ارت سنجهای کلمپی و ارت تستر فرکانسی را از برترین برندهای بازار جهانی (مانند فلوک Fluke، کیوریتسو Kyoritsu، هیوکی Hioki، یونیتی UNI-T و مستک Mastech) مقایسه کنند. با ارتباط بیواسطه با واردکنندگان و تامینکنندگان تخصصی لاله زار در اَدبینو، خریدی ایمن، با بهترین قیمت رقابتی و همراه با گواهی کالیبراسیون رسمی را تجربه فرمایید.
