راهنمای عیبیابی کارتهای ورودی/خروجی (I/O) در PLCهای صنعتی هنگام نوسان ولتاژ
عنوان سئو (SEO Title): راهنمای عیبیابی کارت I/O پیالسی (PLC) در نوسان ولتاژ + چکلیست تست | اَدبینو

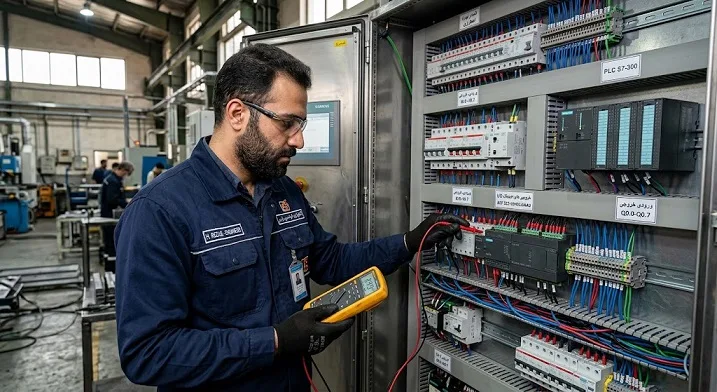

مهندس اتوماسیون صنعتی در حال تست و عیبیابی ولتاژی کارت ورودی دیجیتال PLC با مولتیمتر روی تابلوی اتوماسیون
چرا نوسان ولتاژ خطرناکترین دشمن کارتهای I/O در PLCهای صنعتی است؟ (توضیح اجمالی)
در محیطهای صنعتی، نوسانات شدید ولتاژ شبکه (Voltage Sag/Swell)، اسپایکهای ناشی از سوییچینگ بارهای سلفی و نویزهای فرکانس بالا از اصلیترین عوامل اختلال در کارکرد **کارتهای ورودی و خروجی (I/O Modules)** در PLCها هستند. کارتهای I/O به عنوان پل ارتباطی میان پردازنده مرکزی (CPU) و سنسورها/عملگرها، نسبت به افت یا افزایش ناگهانی سطح ولتاژ ۲۴ ولت DC یا ۲۲۰ ولت AC بسیار حساس هستند.
بروز نوسان ولتاژ میتواند موجب سوختن ایزولاتورهای نوری (Optocouplers)، قطع ارتباط فیلدباس، ثبت سیگنالهای کاذب (False Triggering) در کانالهای دیجیتال و خرابی مبدلهای آنالوگ به دیجیتال (ADC) شود. عیبیابی سریع و اصولی این کارتها مانع از توقف خطوط تولید سنگین و آسیب به CPU پیالسی میگردد.
تحلیل مهندسی آسیبهای نوسان ولتاژ به کارتهای دیجیتال و آنالوگ PLC (توضیح عمیق)
آسیبهای وارد شده به کارتهای I/O بر اثر نوسان ولتاژ بر اساس نوع معماری کارت (دیجیتال یا آنالوگ) به چند دسته کلیدی تقسیم میشوند:
۱. آسیب به کارتهای ورودی دیجیتال (DI):
ورودیهای دیجیتال معمولاً با ولتاژ ۲۴ ولت DC کار میکنند. نوسان ولتاژ باعث نفوذ ولتاژهای ضربهای (Spikes) به مدار ایزولاسیون میشود. اپتوکوپلرها که وظیفه ایزوله کردن ولتاژ فیلد از گذرگاه PLC را دارند، در صورت فرارفت ولتاژ از حد تحمل (معمولاً بالای ۳۰ ولت DC) دچار سوختگی دیود نوری داخلی یا ترانزیستور خروجی میشوند. این امر منجر به قفل شدن کانال در حالت همیشه روشن (Always ON) یا همیشه خاموش (Always OFF) میگردد.
۲. آسیب به کارتهای خروجی ترانزیستوری و رلهای (DO):
در کارتهای خروجی ترانزیستوری (PNP/NPN)، نوسان ولتاژ خروجی و عدم استفاده از دیود هرزگرد (Flyback Diode) روی بارهای سلفی (مانند شیرهای برقی و کنتاکتورها) موجب تخریب ترانزیستورهای MOSFET خروجی میشود. در کارتهای رلهای نیز افت ولتاژ شدید باعث جرقه زدن و خال زدن کنتاکتهای رله خروجی خواهد شد.
۳. خطا در کارتهای آنالوگ (AI/AO – 4-20mA / 0-10V):
کارتهای آنالوگ شدیداً به نوسان منبع تغذیه حساس هستند. افت ولتاژ منبع تغذیه حساس (Sensor Power Supply) باعث خطای خطی بودن (Linearity Error) در تبدیل ADC/DAC میشود. این امر دقت اندازهگیری سنسورهای فشار، دما و دبی را به شدت کاهش داده و سبب شناور شدن اعداد در HMI میگردد.
جدول نشانهها، علل مهندسی و راهکارهای رفع خطای کارت I/O هنگام نوسان ولتاژ
جدول عیبیابی سریع نشانههای خرابی کارتهای ورودی/خروجی PLC در اثر نوسانات برقی:
| نشانه خطای کارت (Symptom) | علت فنی (Technical Cause) | روش تست و سنجش | راهکار تعویض یا اصلاح |
|---|---|---|---|
| چراغ SF (System Fault) روی کارت I/O روشن است | قطع ولتاژ تغذیه کارت (L+) یا سوختن فیوز داخلی کارت | اندازهگیری ولتاژ ترمینال L+ و M با ولتسنج DC | تعویض فیوز کارت یا تنظیم منبع تغذیه ۲۴ ولت |
| چراغ ورودی روشن است ولی در نرمافزار 0 منطقی است | تخریب خروجی اپتوکوپلر یا آسیب به گذرگاه (Bus) کارت | تست ولتاژ ورودی ترمینال و چک کردن Buffer زنده آنلاین | تعویض اپتوکوپلر روی PCB یا تعویض کانال I/O |
| نوسان شدید اعداد در کارت ورودی آنالوگ (AI) | نوسان ولتاژ رفرنس ADC و عدم اتصال شیلد کابل به زمین | بررسی ریپل ولتاژ ۲۴V با اسیلوسکوپ و چک شیلدینگ | نصب فیلتر نویز، زمین کردن شیلد و افزودن خازن صافی |
| خروجی ترانزیستوری یکسره شده و خاموش نمیشود | اتصال کوتاه شدن ترانزیستور MOSFET بر اثر Overvoltage | تست دیود ترانزیستور خروجی در حالت بیبرقی | تعویض ترانزیستور خروجی و نصب Surge Suppressor |
گراف تحلیلی: الگوریتم ۵ گامه عیبیابی کارت I/O در زمان نوسان برق
برای عیبیابی دقیق و ایمن کارتهای PLC در تابلوی اتوماسیون، فلوچارت زیر را گامبهگام طی کنید:
- گام ۱ (بررسی LEDهای وضعیت کارت): کنترل LEDهای PWR، SF، DIAG و LEDهای کانالهای منفرد ➔ تشخیص سختافزاری بودن یا نرمافزاری بودن خطا.
- گام ۲ (تست منبع تغذیه ۲۴ ولت DC): اندازهگیری ولتاژ خط تغذیه کارت (پایههای L+ و M) ➔ ولتاژ باید دقیقاً بین ۲۰.۴ ولت تا ۲۸.۸ ولت DC باشد.
- گام ۳ (جداسازی سیمکشی فیلد): جدا کردن ترمینالهای ورودی/خروجی فیلد و اعمال ولتاژ ۲۴ ولت مستقیم جداگانه ➔ تفکیک خرابی کارت از خرابی سنسور/کابلکشی.
- گام ۴ (بررسی آنلاین در نرمافزار PLC): چک کردن Hardware Configuration و Diagnostic Buffer در نرمافزار ➔ بررسی کدهای خطای Module Fault یا Power Supply Missing.
- گام ۵ (تست ایزولاسیون و تعویض کانال): در صورت سوختن یک کانال، تغییر آدرس در برنامه و انتقال سیم به کانال زاپاس (Spare).
دستورالعمل و چکلیست حفاظت از کارتهای I/O در برابر نوسانات ولتاژ
منبع تغذیه ۲۴ ولت PLC باید مجهز به حفاظت در برابر اضافه ولتاژ (Over Voltage Protection) و اتصال کوتاه باشد.
روی خطوط تغذیه ۲۴V کارتها حتماً از سرج ارستر کلاس III (DC Surge Arrester) برای خنثیسازی اسپایکها استفاده کنید.
برای خروجیهای دیجیتال متصل به شیرهای برقی بزرگ، به جای اتصال مستقیم از رلههای نوری یا باریک (Slim Relay) استفاده نمایید.
◀
برای خرید و استعلام قیمت انواع PLC، کارتهای I/O، منبع تغذیه سوئیچینگ صنعتی و رلههای اینترفیس میتوانید به پلتفرم تجهیز بازاری مراجعه فرمایید.
سیم زمین (PE) منبع تغذیه ۲۴V را از زمین بارهای قدرتی و درایوها کاملاً جدا کرده و زمین سیگنالی تمیز ایجاد کنید.
در محیطهای شدیداً نویزی از کارتهای I/O با ایزولاسیون Galaic (تا ۱۵۰۰V AC) استفاده کنید.
سوالات متداول درباره عیبیابی کارتهای I/O پیالسی
۱. آیا سوختن یک کانال روی کارت I/O به معنای خراب شدن کل کارت است؟
خیر، در اکثر کارتها آسیب اپتوکوپلر یا ترانزیستور محدود به همان کانال است. شما میتوانید در برنامه آدرس آن کانال را به یک کانال رزرو (Spare) سالم روی همان کارت منتقل کنید.
۲. تفاوت خطای سختافزاری کارت I/O با خطای شبکه (Bus Fault) چیست؟
اگر چراغ SF فقط روی کارت روشن باشد، آسیب مربوط به تغذیه یا سختافزار همان کارت است؛ اما اگر چراغ BF یا BUS FAULT روشن باشد، نوسان ولتاژ باعث قطع ارتباط خط ماژول (Backplane Bus) با CPU شده است.
۳. چطور از کارتهای آنالوگ در برابر نوسانات ولتاژ و نویز محافظت کنیم؟
استفاده از ایزولاتورهای سیگنال آنالوگ (Signal Isolator / Signal Conditioner)، کابل شیلددار شیلدبندی شده از یک طرف و منبع تغذیه مجزا برای سنسورها بهترین راهکار است.
نتیجهگیری و خدمات مشاوره تخصصی در اَدبینو
عیبیابی کارتهای ورودی/خروجی (I/O) در PLC هنگام نوسانات ولتاژ نیازمند تسلط بر مدارهای ایزولاسیون، تستهای ولتاژی دقیق و تحلیل کدهای خطای سختافزاری است. با اجرای راهکارهای پیشگیرانه نظیر سرج ارستر، منابع تغذیه ایزوله و رلههای اینترفیس، میتوان ریسک خرابی تجهیزات اتوماسیون را به حداقل رساند.
برای مطالعه مقالات آموزش اتوماسیون، دانلود راهنماهای عیبیابی PLC و مشاوره تخصصی به **پلتفرم تخصصی اَدبینو (adbino.ir)** مراجعه فرمایید.
