نحوه مهار نویزهای الکترومغناطیسی (EMI/RFI) در کابلکشی درایو به موتور
عنوان سئو (SEO Title): مهار نویز الکترومغناطیسی (EMI/RFI) در کابلکشی VFD به موتور + شیلدینگ | اَدبینو

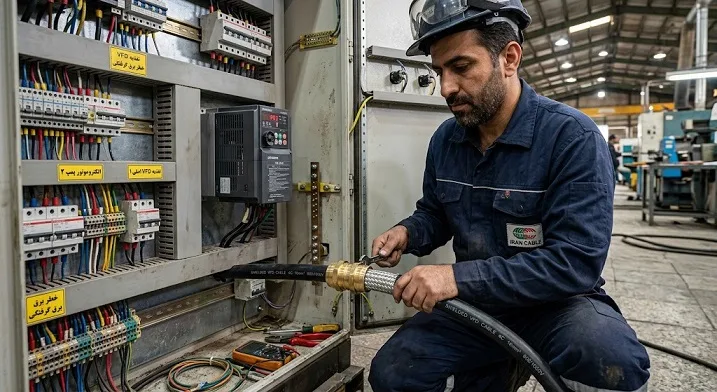

تکنسین برق صنعتی در حال نصب و زمینکردن ۳۶۰ درجه شیلد کابل شیلددار درایو به موتور با گلند فلزی EMV روی تابلوی برق
چرا نویز EMI/RFI در خروجی درایو ایجاد میشود و چه خطراتی دارد؟ (توضیح اجمالی)
درایوهای فرکانس متغیر (VFD) برای کنترل سرعت الکتروموتورهای القایی از تکنولوژی مدولاسیون پهنای پالس (PWM) استفاده میکنند.
در این روش، ترانزیستورهای IGBT با فرکانس سویچینگ بالا (معمولاً ۲ تا ۱۶ کیلوهرتز) ولتاژ DC را به پالسهای مربعی با لبههای بسیار تیز تبدیل میکنند.
این تغییرات بسیار سریع ولتاژ نسبت به زمان ($dV/dt$) و جریان نسبت به زمان ($dI/dt$)، منبع اصلی تولید **تداخلات الکترومغناطیسی (EMI)** و **تداخلات فرکانس رادیویی (RFI)** هستند.
اگر کابلکشی فاصله میان درایو (VFD) و موتور بر اساس استانداردهای شیلدینگ و EMC انجام نشود، این نویزها از طریق تابش (Radiated) و کوپلینگ خازنی یا القایی (Conducted) به کابلهای سیگنال، ابزاردقیق، شبکه پرو Sina/Modbus و کارتهای I/O پیالسی نفوذ کرده و موجب خطاهای قطعی شبکه، هنگ کردن PLC، خوانش نادرست سنسورها و سوختن بلبرینگ موتور ناشی از جریانهای بلبرینگی (Bearing Currents) میشوند.
تحلیل مهندسی مکانیزمهای انتشار نویز EMI/RFI و اصول حذف آن (توضیح عمیق)
برای مهار کامل نویزهای درایو، باید سه مکانیزم اصلی انتقال نویز را شناخته و برای هر یک راهکار مهندسی ارائه داد:
۱. نویز هدایتی (Conducted EMI) و جریانهای مد مشترک (Common Mode Currents):
سرعت بالای سوییچینگ IGBTها باعث ایجاد جریانهای فرکانس بالا از طریق ظرفیت خازنی پراکنده (Stray Capacitance) بین هادیهای کابل و شیلد یا بدنه فلزی موتور میشود. این جریانها که به جریان مد مشترک معروف هستند، از طریق زمین (PE) به سمت درایو بازمیگردند. اگر مسیر بازگشت امپدانس پایینی نداشته باشد، این جریان از سیستم زمین کارخانه عبور کرده و سایر تجهیزات حساس را دچار اختلال میکند.
۲. نویز تابشی (Radiated RFI):
کابل فاقد شیلد بین درایو و موتور دقیقاً مانند یک آنتن فرستنده پرقدرت عمل میکند که امواج الکترومغناطیسی را در بازه ۱۰ کیلوهرتز تا چندصد مگاهرتز در فضای اطراف ساطع میکند. این امواج روی کابلهای آنالوگ ۴ تا ۲۰ میلیآمپر و خطوط شبکه خطای شدید ایجاد میکنند.
۳. روشهای کلیدی مهار نویز در ساختار کابلکشی:
- استفاده از کابل مخصوص VFD (Symmetrical Shielded Cable): کابلهای استاندارد درایو دارای ۳ هادی فاز و ۳ هادی ارت متقارن به همراه شیلد دوگانه (شیلد بافتهشده مس قلعاندود + فویل آلومینیوم) هستند. این تقارن، میدانهای مغناطیسی لغوینده ایجاد میکند.
- اتصال ۳۶۰ درجه شیلد (EMC Gland): شیلد کابل نباید به صورت سیم تابیدهشده (Pig-tail) به زمین متصل شود، چرا که پیگتیل در فرکانسهای بالا اندوکتانس شدیدی ایجاد کرده و شیلد را بیاثر میکند. اتصال باید با گلند فلزی EMC بهصورت ۳۶۰ درجه دور تا دور کابل باشد.
- نصب فیلترهای EMC و چوک خروجی (Output Reactor / Sine-Wave Filter): نصب فیلتر EMI در ورودی درایو و چوک خروجی ($dV/dt$ Filter) در خروجی درایو برای کاهش شیب ولتاژ و هموارسازی موج خروجی.
جدول مقایسه روشهای کابلکشی و تجهیزات سرکوب نویز در سیستمهای VFD
مقایسه عملکرد، هزینه و میزان حذف نویز در متدهای مختلف اتصال درایو به الکتروموتور:
| روش / تجهیز حفاظتی | میزان افت نویز EMI/RFI | تاثیر بر طول عمر موتور و درایو | ارزیابی اجرایی و پیچیدگی |
|---|---|---|---|
| کابل معمولی بدون شیلد (NYY) | صفر (تولید نویز شدید) | کاهش عمر عایقی سیمپیچ و بلبرینگها | ارزان اما غیراستاندارد و مردود در EMC |
| کابل شیلددار با اتصال Pig-tail (سیمپیچی) | ضعیف (حدود ۲۰٪) | عبور نویز فرکانس بالا از زمین عمومی | اشتباه رایج تکنسینها در نصب |
| کابل متقارن VFD + گلند EMC ۳۶۰ درجه | عالی (بیش از ۹۰٪) | حفاظت کامل از شبکه و سیستمهای کنترل | استاندارد الزامی صنعت اتوماسیون |
| افزودن فیلتر dV/dt یا فیلتر سینوسی (Sine-Wave) | فوقالعاده (نزدیک به ۱۰۰٪) | حذف پیکهای ولتاژ و جریان بلبرینگ | هزینه بالا؛ ضروری برای فواصل بیش از ۱۰۰ متر |
گراف تحلیلی: الگوریتم ۵ گامه کابلکشی استاندارد درایو برای مهار کامل نویز
اجرای دقیق گامهای زیر در سیمکشی تابلوی برق و مسیر تا الکتروموتور، بروز نویز EMI/RFI را به صفر نزدیک میکند:
- گام ۱ (جداسازی مسیرهای کابلکشی): رعایت حداقل فاصله ۳۰ سانتیمتری بین کابل قدرت درایو و کابلهای سیگنال/شبکه. در صورت تقاطع، زاویه حتماً باید ۹۰ درجه باشد.
- گام ۲ (انتخاب کابل شیلددار متقارن): استفاده از کابلهای با شیلد مس قلعاندود با تراکم بالای ۸۵٪ و ساختار ۳ فاز + ۳ ارت متقارن.
- گام ۳ (اتصال زمین ۳۶۰ درجه شیلد): لخت کردن بخشی از روکش کابل در هر دو سمت (سمت درایو و سمت جعبه ترمینال موتور) و بستن کلمپ فلزی زمین یا گلند EMC.
- گام ۴ (حلقه فرایت و فیلتر خروجی): بستن فیلتر هسته فریت (Ferrite Core) دور کابلهای خروجی درایو جهت جذب نویزهای فرکانس بالا.
- گام ۵ (همپتانسیلسازی زمین): اتصال بدنه موتور و شاسی درایو با سیم شمش همپتانسیلساز (Equalization Cable) با امپدانس پایین.
دستورالعمل و چکلیست مهندسی مهار نویز در پروژههای صنعتی
هرگز شیلد کابل را تاب ندهید تا به شکل یک رشته سیم وارد ترمینال زمین شود؛ این کار تمام اثر شیلد را در فرکانس بالای ۱۰ کیلوهرتز از بین میبرد.
کابل خروجی درایو را درون سینی کابل فلزی گالوانیزه قرار داده و خود سینی را در فواصل ۲ متری به زمین متصل کنید.
برای تضمین کارکرد بینقص تجهیزات، حتماً از درایوها و فیلترهای استاندارد صنعتی استفاده کنید.
◀
برای خرید و استعلام قیمت انواع درایو، اینورتر صنعتی، کابلهای شیلددار VFD و فیلترهای خط خروجی میتوانید به پلتفرم تجهیز بازاری مراجعه فرمایید.
در صورت بروز نویز شدید روی سنسورها، فرکانس حامل (Carrier Frequency) درایو را از ۸KHz به ۲KHz یا ۴KHz کاهش دهید.
برخلاف کابلهای سیگنال آنالوگ که شیلد آنها فقط از یک طرف زمین میشود، شیلد کابل قدرت درایو حتماً باید از هر دو طرف (هم سمت درایو و هم سمت موتور) زمین شود.
سوالات متداول درباره مهار نویز درایو به موتور
۱. چرا نباید شیلد کابل قدرت درایو را فقط از یک سمت زمین کرد؟
زمین کردن یکطرفه شیلد فقط مانع از ایجاد حلقههای زمین (Ground Loop) در فرکانسهای پایین (۵۰ هرتز) میشود؛ اما برای مهار نویزهای فرکانس بالای فرستادهشده توسط IGBT درایو، شیلد باید از هر دو طرف زمین شود تا مسیر بازگشت جریان کمامپدانس شکل گیرد.
۲. حداکثر طول مجاز کابل بین درایو و موتور بدون فیلتر خروجی چقدر است؟
معمولاً کابلکشی تا طول ۵۰ متر با کابل شیلددار استاندارد بدون فیلتر مجاز است. برای فواصل بین ۵۰ تا ۱۰ line متر نصب چوک خروجی ($dV/dt$) و برای فواصل بالای ۱۵۰ متر نصب فیلتر سینوسی (Sinusoidal Filter) الزامی است.
۳. آیا استفاده از لوله خرطومی (فلکسیبل) فلزی به عنوان شیلد کابل درایو کافی است؟
خیر، لولههای خرطومی فلزی استاندارد مهار نویز فرکانس بالا را برآورده نمیکنند و پوشش ۱۰۰٪ ایجاد نمیکنند. شیلد کابل باید حتماً از جنس بافته مس قلعاندود با فویل آلومینیوم باشد.
نتیجهگیری و خدمات مشاوره تخصصی در اَدبینو
مهار نویزهای EMI و RFI در خروجی درایو یکی از حیاتیترین الزامات اتوماسیون صنعتی است. با انتخاب کابلهای شیلددار متقارن VFD، اجرای صحیح اتصال ۳۶۰ درجه شیلد با گلند EMC، جداسازی مسیرهای قدرتی و سیگنالی و استفاده از فیلترهای مناسب، میتوان از پایداری کامل تجهیزات کنترلی و افزایش طول عمر الکتروموتور اطمینان حاصل کرد.
برای مطالعه مقالات آموزش اتوماسیون، دانلود راهنماهای عیبیابی درایو و مشاوره تخصصی به **پلتفرم تخصصی اَدبینو (adbino.ir)** مراجعه فرمایید.
