نابالانسی روتور چیست و چرا کنترل ارتعاشات غیرمجاز در صنعت حیاتی است؟ (توضیح اجمالی)

در تجهیزات دوار مانند الکتروموتورها، ژنراتورهای نیروگاهی، توربین‌ها، فن‌های صنعتی و کمپرسورها، **نابالانسی روتور (Rotor Unbalance)** شایع‌ترین عامل تولید ارتعاشات غیرمجاز، نویز و خرابی‌های زودهنگام است. نابالانسی زمانی رخ می‌دهد که مرکز ثقل جرم روتور با محور دوران (چرحش هندسی) منطبق نباشد.

این عدم انطباق باعث ایجاد نیروهای گریز از مرکز شدید می‌شود که با توان دوم سرعت دوران ($RPM^2$) تناسب مستقیم دارد.

عدم بالانس دقیق روتور موجب فشار بی‌رویه به بلبرینگ‌ها و یاتاقان‌ها، سائیدگی سریع سیلهای آب‌بندی، خستگی فلز شفت و در موارد شدید، شکستگی شفت و برخورد روتور با استاتور (Rotor-Stator Rubbing) می‌شود. فرایند **بالانس استاتیکی (یک صفحه)** و **بالانس دینامیکی (دو صفحه یا چند صفحه)** با هدف توزیع یکنواخت جرم حول محور دوران، کاهش دامنه ارتعاشات تا محدوده استاندارد جهانی **ISO 21940 (ISO 1940 سابق)** و افزایش طول عمر عملیاتی تجهیزات انجام می‌پذیرد.

نکته طلایی مهندسی: مطابق استاندارد ISO 21940-11، نابالانسی با فرکانس ۱X (یک برابر سرعت دوران) در طیف آنالیز ارتعاشات (FFT Spectrum) ظاهر می‌شود. اگر ارتعاشات در ۱X بالا باشد و زاویه فاز در افقی و عمودی ۹۰ درجه اختلاف داشته باشد، قطعا اصلی‌ترین مشکل دستگاه نابالانسی روتور است!

تحلیل عمیق ریاضی و فیزیکی نابالانسی: فرمول‌ها، انواع نابالانسی و بالانس در کارگاه و در محل (توضیح عمیق)

۱. فرمول‌های اصلی نیروی گریز از مرکز و میزان نابالانسی مجاز ($U_{per}$)

نیروی گریز از مرکز ناشی از نابالانسی ($F_c$) مستقیماً از رابطه زیر به دست می‌آید:

$F_c = m \cdot r \cdot \omega^2 = U \cdot \left( \frac{2\pi N}{60} \right)^2$

• $m$: جرم خارج از مرکز (گرم).
• $r$: شعاع فاصله جرم از مرکز دوران (میلی‌متر).
• $U = m \cdot r$: مقدار نابالانسی (g.mm).
• $N$: سرعت دوران روتور بر حسب دور در دقیقه (RPM).

طبق استاندارد ISO 21940، مقدار نابالانسی مجاز ($U_{per}$) بر اساس رده کیفیت بالانس ($G$) از رابطه زیر محاسبه می‌شود:

$U_{per} = 9549 \times \frac{G \times M}{N}$

• $G$: گرید بالانس استاندارد (مثلا G2.5 برای الکتروموتورهای عمومی یا G1 برای آرماتورهای دقیق).
• $M$: جرم کل روتور بر حسب کیلوگرم (kg).

۲. انواع نابالانسی روتور از نظر هندسی و دینامیکی

• نابالانسی استاتیکی (Static Unbalance): زمانی رخ می‌دهد که محور اصلی اینرسی موازات محور دوران باشد اما روی آن نباشد. این نابالانسی در دیسک‌های باریک (نسبت طول به قطر کمتر از ۰.۵) فقط با یک وزنه اصلاحی در یک صفحه تصحیح می‌شود.
• نابالانسی کوپل (Couple Unbalance): محور اصلی اینرسی و محور دوران در مرکز ثقل یکدیگر را قطع می‌کنند. در حالت سکون قابل تشخیص نیست اما هنگام چرخش، زوج‌نیرو (کوپل) ایجاد می‌کند.
• نابالانسی دینامیکی (Dynamic Unbalance): ترکیب نابالانسی استاتیکی و کوپل است. محور اینرسی با محور دوران نه موازی است و نه آن را در مرکز ثقل قطع می‌کند. این حالت در اکثر روتورهای بلند رخ داده و الزاماً نیازمند بالانس در **حداقل دو صفحه (Two-Plane Balancing)** است.

۳. روش‌های انجام بالانس: دستگاه کارگاهی (Balancing Machine) در مقابل بالانس در محل (In-situ Balancing)

بالانس به دو روش اجرا می‌شود:

• بالانس کارگاهی (Hard/Soft Bearing Balancing Machines): روتور دمونتاژ شده و روی پایه دستگاه بالانس کارگاهی قرار می‌گیرد. سنسورهای پیزوالکتریک و اپتیکال محل دقیق و مقدار جرم اصلاحی را مشخص می‌کنند. این روش برای تولید یا اورهال اساسی عالی است.

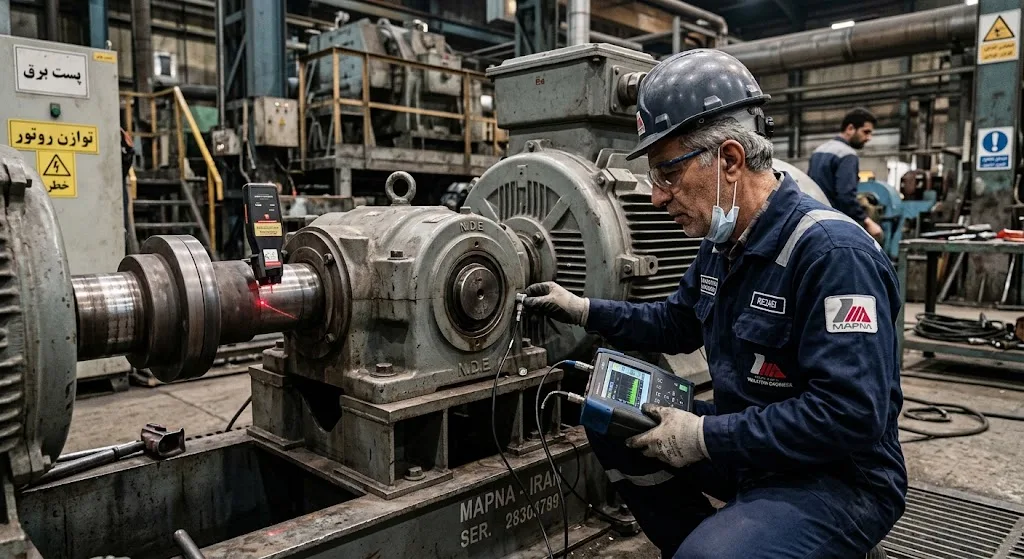

• بالانس در محل یا در سایت (In-situ / Field Balancing): روتور بدون دمونتاژ و در بستر واقعی کارکرد خود با استفاده از دستگاه آنالیزور ارتعاشات قابل حمل (Vibration Analyzer)، سنسور شتاب‌سنج (Accelerometer) و چشمی لیزری (Tachometer) بالانس می‌شود. روش ضریب تاثیر (Influence Coefficient Method) در این حالت به کار می‌رود.

جدول مقایسه جامع روش‌های بالانس استاتیکی و دینامیکی روتور

جدول مقایسه پارامترهای فنی و کاربردی جهت انتخاب تکنیک مناسب بالانس بر اساس نوع تجهیز دوار:

گراف تحلیلی: الگوریتم ۵ گامه بالانس در محل روتور با روش ضریب تاثیر (Influence Coefficient)

مراحل اجرایی بالانس دینامیکی روتور در سایت صنعتی به صورت زیر انجام می‌پذیرد:

• گام ۱ (ثبت ارتعاشات اولیه – Initial Run): نصب سنسورهای ارتعاش‌سنج و چشمی لیزری دورسنج و اندازه گیری دامنه ارتعاشات اولیه ($V_0$) و زاویه فاز اولیه ($\phi_0$).
• گام ۲ (تست با وزنه آزمایشی – Trial Mass Run): نصب یک وزنه آزمایشی با جرم و زاویه مشخص ($m_t \angle \theta_t$) و اندازه‌گیری مجدد دامنه ارتعاش و زاویه فاز ($V_1 \angle \phi_1$).
• گام ۳ (محاسبه برداری ضریب تاثیر – Vector Calculation): محاسبه بردار تاثیر دستگاه بر اساس تغییرات ارتعاشات حاصل از وزنه آزمایشی با فرمول $Alpha = \frac{V_1 – V_0}{m_t}$.
• گام ۴ (محاسبه مقدار و زاویه وزنه تصحیح – Correction Mass): محاسبه بردار وزنه نهایی تصحیح ($m_c = -\frac{V_0}{Alpha}$) و تعیین زاویه دقیق اضافه یا برداشته شدن جرم بر روی روتور.
• گام ۵ (جوشکاری/پیچ‌کردن وزنه و تست نهایی – Verification Run): برداشتن وزنه تست، نصب وزنه تصحیح نهایی و اندازه‌گیری ارتعاشات جهت انطباق با جدول ISO 10816 / ISO 20816.

نکات تجربی کارگاهی و مرجع تهیه تجهیزات آنالیز ارتعاشات و ابزار دقیق

سوالات متداول کاربران درباره بالانس دینامیکی و استاتیکی روتور

۱. فرق اصلی بالانس استاتیکی و بالانس دینامیکی چیست؟

بالانس استاتیکی در حالت سکون یا یک صفحه انجام شده و فقط نابالانسی جرمی را رفع می‌کند. اما بالانس دینامیکی در حین چرخش و در حداقل دو صفحه انجام می‌شود و علاوه بر جرم، زوج‌نیروها (کوپل) و گشتاورهای نامتوازن حول محور دوران را خنثی می‌کند.

۲. استاندارد ISO 21940 برای بالانس الکتروموتورهای معمولی چه گریدی را پیشنهاد می‌کند؟

برای الکتروموتورهای عمومی صنعتی گرید G2.5 و برای ماشین‌آلات حساس یا آرماتورهای دقیق گرید G1.0 پیشنهاد می‌شود.

۳. آیا امکان بالانس روتور بدون خارج کردن آن از دستگاه (در محل) وجود دارد؟

بله، با استفاده از دستگاه‌های آنالایزر ارتعاشات پرتابل و سنسورهای لیزری دورسنج می‌توان بالانس در محل (Field Balancing) را با دقت بسیار بالا و بدون نیاز به دمونتاژ انجام داد.

نتیجه‌گیری و جمع‌بندی مهندسی ادبینو

شناسایی دقیق نوع نابالانسی، محاسبه فرمول‌های جرم خارج از مرکز و اجرای استاندارد بالانس دینامیکی و استاتیکی روتور، اصلی‌ترین گام در برنامه‌های پایش وضعیت (CBM) و نگهداری پیشگیرانه تجهیزات دوار صنعتی است. کنترل ارتعاشات غیرمجاز نه تنها از سوختن الکتروموتورها و خرابی یاتاقان‌ها جلوگیری می‌کند، بلکه مصرف انرژی و استهلاک خطوط تولید را به شکل چشمگیری کاهش می‌دهد.
