راهنمای جامع پلاکخوانی الکتروموتورها؛ تفسیر کلاس عایقی (Class F/H)، کدهای IP و کدهای استاندارد IEC
پلاکخوانی الکتروموتور چیست و چرا برای مهندسان برق حیاتی است؟ (توضیح اجمالی)

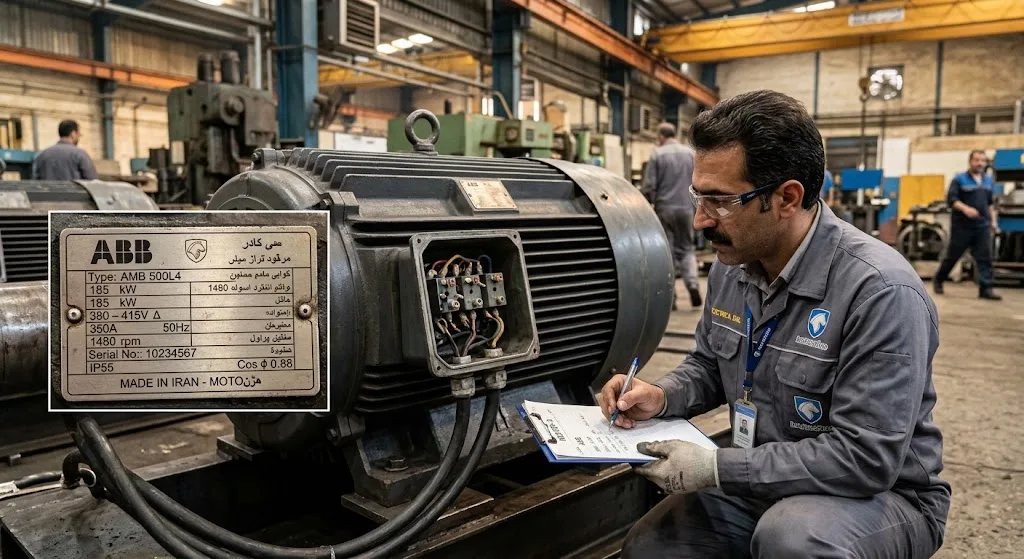

پلاک شناسایی (Nameplate) الکتروموتور، در واقع شناسنامه فنی و کارت هویت هر ماشین الکتریکی است.
بر روی این فلز کوچک، پارامترهای کلیدی مانند ولتاژ، جریان نامی، فرکانس، توان ورودی/خروجی، سرعت دور در دقیقه (RPM)، ضریب توان ($\cos\phi$)، ضریب بهرهوری (Efficiency)، **کلاس عایقی (Insulation Class)** و **درجه حفاظت فیزیکی (IP Rating)** حک شده است.
اشتباه در خواندن یا عدم توجه به مشخصات پلاک هنگام انتخاب، نصب، سیمپیچی مجدد یا راهاندازی، میتواند خسارات جبرانناپذیری به بار آورد؛ از جمله سوختن زودرس سیمپیچی به دلیل گرمای بیش از حد، نفوذ آب و گرد و غبار به داخل استاتور، یا انتخابی نادرست در نوع کلیدهای حفاظتی و کابلکشی.
استانداردهای بینالمللی IEC 60034 و NEMA الزامات دقیقی برای درج این اطلاعات بر روی پلاک موتورها تعیین کردهاند.
فرمول توان الکتریکی سهفاز و رابطه آن با پارامترهای پلاک: $P_{out} = \sqrt{3} \cdot V \cdot I \cdot \cos\phi \cdot \eta$ ؛ هرگونه نادیده گرفتن ضریب توان یا راندمان باعث محاسبه اشتباه جریان نامی خواهد شد.
کالبدشکافی دقیق کلاسهای عایقی (Class F/H) و کدهای درجه حفاظت (IP Ratings) (توضیح عمیق)
الف) کلاس عایقی (Insulation Class) چیست و چه فرقی بین Class F و Class H وجود دارد؟
کلاس عایقی مشخصکننده حداکثر دمای مجازی است که شارلاک، رزین و عایقهای بین شیارها (Slot Insulation) در سیمپیچی استاتور میتوانند بدون آسیب دیدن یا افت طول عمر تحمل کنند.
بر اساس استاندارد IEC 60085، هر کلاس عایقی دارای یک حد دمای مجاز کل است که از مجموع دمای محیط ($40^\circ\text{C}$ Standard Ambient)، افزایش دمای مجاز (Temperature Rise) و حاشیه اطمینان نقطه داغ (Hot Spot Margin) تشکیل میشود:
$$T_{max} = T_{ambient} + \Delta T_{rise} + T_{hot\_spot}$$
- کلاس عایقی A ($105^\circ\text{C}$): استاندارد قدیمی، غیرمقاوم در برابر حرارت بالا (امروزه منسوخ شده).
- کلاس عایقی B ($130^\circ\text{C}$): کاربردهای عمومی صنعتی سبک با افزایش دمای $80^\circ\text{C}$.
- کلاس عایقی F ($155^\circ\text{C}$): رایجترین استاندارد صنعتی مدرن؛ افزایش دمای مجاز $105^\circ\text{C}$ با $10^\circ\text{C}$ حاشیه اطمینان نقطه داغ.
- کلاس عایقی H ($180^\circ\text{C}$): مخصوص شرایط کاری سنگین، دمای بالا، محیطهای محصور یا موتورهای دارای کنترل VFD که هارمونیک بالایی تولید میکنند. افزایش دمای مجاز $125^\circ\text{C}$.
قانون ۱۰ درجه سانتیگراد آرنیوس: به ازای هر ۱۰ درجه سانتیگراد کارکرد موتور بالاتر از حد کلاس عایقی، طول عمر مفید سیمپیچی دقیقاً ۵۰٪ کاهش مییابد!
ب) کدهای درجه حفاظت فیزیکی (IP – Ingress Protection) بر اساس IEC 60529
کد IP از دو رقم عددی تشکیل شده است (مثلاً IP55 یا IP66):
- رقم اول (حفاظت در برابر اجسام صلب و گرد و غبار – از ۰ تا ۶):• عدد ۵: حفاظت در برابر ورود محدود گرد و غبار (Dust Protected – بدون نشست مضر).
• عدد ۶: حفاظت کامل و غیرقابل نفوذ در برابر گرد و غبار (Dust-Tight).
- رقم دوم (حفاظت در برابر مایعات و آب – از ۰ تا ۹):• عدد ۵: حفاظت در برابر پاشش فوارهای آب با فشار کم از هر زاویه (Water Jets).
• عدد ۶: حفاظت در برابر دریاچهای شدن یا پاشش شدید آب با فشار بالا (Powerful Water Jets).
• عدد ۷/۸: حفاظت در برابر غوطهوری موقت یا مداوم در آب (Submersible Motors).
جدول مقایسه کلاسهای عایقی حرارتی (Insulation Classes) در موتورهای الکتریکی
مشخصات حرارتی کامل کلاسهای عایقی استاندارد بر اساس شرایط دمای محیط ۴۰ درجه سانتیگراد:
| کلاس عایقی | حداکثر دمای مجاز کل ($T_{max}$) | افزایش دمای مجاز ($\Delta T$) | حاشیه نقطه داغ (Hot Spot) | کاربرد صنعتی متداول |
|---|---|---|---|---|
| Class B | $130^\circ\text{C}$ | $80^\circ\text{C}$ | $10^\circ\text{C}$ | موتورهای خانگی و صنعتی سبک قدیمی |
| Class F | $155^\circ\text{C}$ | $105^\circ\text{C}$ | $10^\circ\text{C}$ | استاندارد اصلی کلیه موتورهای صنعتی استاندارد |
| Class H | $180^\circ\text{C}$ | $125^\circ\text{C}$ | $15^\circ\text{C}$ | شرایط سخت، کار با VFD، صنایع فولاد و سیمان |
| Class C | $> 180^\circ\text{C}$ | $> 135^\circ\text{C}$ | متغیر | موتورهای سفارشی خاص و نظامی/هواپیمایی |
گراف تحلیلی: ۵ گام چکلیست طلایی خواندن پلاک الکتروموتور
مراحل گامبهگام بررسی علائم و پارامترها پیش از نصب و کابلکشی موتور صنعتی:
- گام ۱ (بررسی ولتاژ و نوع اتصال): چک کردن نحوه اتصال ترمینالها (ستاره $\text{Y}$ یا مثلث $\Delta$) متناسب با ولتاژ شبکه برق محل (مثلاً $380\text{V} / 660\text{V}$).
- گام ۲ (استخراج جریان نامی $I_n$ و $\cos\phi$): تنظیم رلههای حرارتی (بیمتال) و کلیدهای حرارتی (MPCB) دقیقاً بر اساس جریان پلاک.
- گام ۳ (بررسی ضریب خدمت – Service Factor): در نظر گرفتن ضریب SF (مثلاً $1.15$) جهت آگاهی از میزان بارگذاری اضافی مجاز موقت.
- گام ۴ (ارزیابی Class F/H و دمای محیط): اطمینان از تطابق کلاس عایقی با دمای کارگاهی و تهویه مناسب اطراف پوسته.
- گام ۵ (کنترل کد IP و شرایط محیطی): بررسی درجه حفاظت برای محیطهای مرطوب (IP56/IP65) یا محیطهای عادی کارگاهی (IP55).
نکات تجربی کارگاهی و مرجع خرید الکتروموتور و تجهیزات برق صنعتی
بسیاری از موتورهای باکیفیت مدرن دارای عایقبندی Class F هستند، اما افزایش دمای آنها در حد Class B طراحی میشود. این ویژگی باعث افزایش چشمگیر طول عمر موتور و تحمل حاشیه بار سنگینتر میشود.
عبارت S1 نشاندهنده کارکرد مداوم تحت بار نامی است. اگر موتوری با کد S2 یا S3 (کارکرد دائم-قطع) برای بارهای مداوم نصب شود، حتی با وجود عایق Class H سریعاً خواهد سوخت.
برای استعلام قیمت و خرید انواع الکتروموتورهای صنعتی، کلیدهای حرارتی، کنتاکتورها و تجهیزات جانبی.
◀
میتوانید به وبسایت تخصصی تجهیز بازاری مراجعه فرمایید.
اگر موتوری با پلاک $60\text{Hz}$ در شبکه برق $50\text{Hz}$ ایران راهاندازی شود، دور موتور ۲۰٪ کاهش یافته و تلفات حرارتی و جریان آن افزایش مییابد؛ حتماً به ضرایب تصحیح توان پلاک دقت کنید.
سوالات متداول کاربران درباره پلاکخوانی موتور الکتریکی
۱. فرق اصلی درجه حفاظت IP55 با IP65 در پلاک موتور چیست؟
کد IP55 دارای حفاظت در برابر ورود محدود گرد و غبار و پاشش آب با فشار معمولی است. اما IP65 کاملاً در برابر گرد و غبار عایق بوده (Dust-Tight) و برای محیطهای بسیار غبارآلود ساختمانی یا معدنی مناسبتر است.
۲. عبارت S.F (Service Factor) روی پلاک به چه معناست؟
ضریب خدمت یا SF نشاندهنده میزان اضافه باری است که موتور میتواند به صورت کوتاهمدت بدون سوختن تحمل کند. مثلاً SF=1.15 یعنی موتور میتواند تا ۱۵٪ بیش از توان نامی خود بارگیری شود.
۳. چرا هنگام کار با درایو (VFD) توصیه میشود موتور با کلاس عایقی H انتخاب شود؟
درایوهای فرکانس متغیر به دلیل سوئیچینگ سریع PWM، ولتاژهای ضربهای پیک ($dV/dt$) و هارمونیکهای حرارتی ایجاد میکنند. کلاس H توان تحمل حرارتی بالاتر و مقاومت عایقی بهتری در برابر این تنشها دارد.
نتیجهگیری و جمعبندی مهندسی ادبینو
تسلط بر خواندن پلاک الکتروموتور و تحلیل درست کدهای فنی مانند کلاس عایقی (Class F/H) و درجه حفاظت (IP)، گامی بنیادی در مهندسی برق برای انتخاب صحیح تجهیزات، کاهش خرابیهای ناگهانی و افزایش عمر مفید ماشینهای الکتریکی است. همواره پیش از کابلکشی و راهاندازی، پارامترهای پلاک را با شرایط محیطی و برق محل تطبیق دهید.
