علت صدای ناهنجار (هوم برق) در ترانسفورماتورها؛ تحلیل فیزیکی مگنتواستریکشن، فرکانس ۱۰۰ هرتز و راهکارهای عملی سفتکردن هسته و شینهکشی
صدای هوم ترانسفورماتور چیست و چرا پدید میآید؟ (توضیح اجمالی)
صدای ناهنجار، بم و مداومی که از ترانسفورماتورهای توزیع و قدرت به گوش میرسد و اصطلاحاً به آن **صدای هوم برق (Transformer Hum)** میگویند، یکی از شاخصهای اصلی عملکرد مکانیکی و مغناطیسی سیستم است.
این صدا حاصل ارتعاشات مکرری است که در اثر عبور جریان متناوب ($AC$) از سیمپیچها و اعمال میدان مغناطیسی بر ورقههای هسته فولادی ایجاد میشود.
اصلیترین عامل فیزیکی تولید این صدا، پدیدهای به نام **مگنتواستریکشن (Magnetostriction)** یا کشسانی مغناطیسی است. در فرکانس شبکه برق ایران (۵۰ هرتز)، میدان مغناطیسی در هر ثانیه ۱۰۰ بار به حداکثر مقدار خود (در دو جهت مثبت و منفی) میرسد.
این تغییرات باعث میشود که ورقههای هسته سیلیسی در هر ثانیه ۱۰۰ بار منقبض و منبسط شوند و صوتی با فرکانس پایه **۱۰۰ هرتز** و هارمونیکهای آن (۲۰۰Hz، ۳۰۰Hz و…) تولید کنند. اگر دامنه این ارتعاشات از حد مجاز فراتر رود، نشاندهنده شل شدن پیچهای مهار (Tie Rods)، افت فشار ساختاری هسته، شل شدن سیمپیچها یا وجود هارمونیکهای مخرب در شبکه است.
نکته طلایی مهندسی: صدای هوم معمولی طبیعی است، اما اگر نویز ترانسفورماتور ناگهان افزایش یافته یا همراه با صدای تقتق، لرزش شدید بدنه و افزایش دما باشد، فوراً نشاندهنده شل شدن شینهها، شل شدن انقباض هسته (Core Clamping Loss) یا رزونانس مکانیکی در تانک است!
تحلیل عمیق دلایل فیزیکی ارتعاش، فرکانسهای رزونانس و تکنیکهای سفتکردن هسته (توضیح عمیق)
۱. تحلیل سه عامل اصلی تولید صدا و نویز در ترانسفورماتور
- پدیده مگنتواستریکشن در هسته (Core Magnetostriction): با عبور چگالی شار مغناطیسی ($B$) از هسته فولادی با دانههای کریستالی جهتدار (CRGO)، ابعاد ابعادی میکرو در هسته تغییر میکند. نیروی ناشی از این تغییر شکل با توان دوم چگالی شار ($B^2$) تناسب مستقیم دارد. بنابراین با افزایش ولتاژ شبکه (Over-excitation)، نویز به شدت جهش مییابد.
- نیروهای لورنتس و لرزش سیمپیچها (Winding Forces): عبور جریانهای سنگین و بارگذاری بالا، نیروهای الکترودینامیکی بین هادیهای سیمپیچ ایجاد میکند که متناسب با توان دوم جریان ($I^2$) است. این نیروها باعث ارتعاشات مکانیکی سیمپیچ در فرکانس ۱۰۰ هرتز میشوند.
- تجهیزات جانبی و سیستمهای سرمایشی (Cooling Auxiliaries): فنهای خنککننده (Cooling Fans) و پمپهای گردش روغن نیز نویزهای هواپویشی و مکانیکی اضافه میکنند.
۲. دلایل تشدید و ناهنجار شدن صدای هوم ترانسفورماتور
افزایش نویز غیرعادی معمولاً به دلایل زیر رخ میدهد:
- افت فشار کلمپها و شل شدن پیچهای هسته: به مرور زمان و در اثر چرخههای حرارتی و ارتعاش، گشتاور پیچهای مهار هسته کاهش یافته و فاصله بسیار کمی بین ورقههای سیلیسی ایجاد میشود که باعث ضربه زدن ورقهها به یکدیگر میشود.
- پدیده رزونانس مکانیکی (Mechanical Resonance): اگر فرکانس طبیعی بدنه تانک یا رادیاتورها با فرکانس تحریک مغناطیسی (۱۰۰ هرتز یا هارمونیکهای آن) برابر شود، دامنه صدا تا چند برابر افزایش مییابد.
- تغییر شکل و انحراف سیمپیچها (Winding Displacement): جریانهای اتصال کوتاه شدید باعث جابهجایی میکرومتری سیمپیچها و شل شدن بلوکهای فشاری عایقی میشود.
- تغذیه ولتاژ هارمونیکی یا مؤلفه DC: وجود هارمونیکهای جریان در شبکه صنعتی (ناشی از درایوهای VFD و کورههای القایی) اشباع هسته را تشدید میکند.
۳. دستورالعمل جامع و گامبهگام سفتکردن هسته و مهار ارتعاشات ترانسفورماتور
برای برطرف کردن صدای ناهنجار در اورهال ترانسفورماتور، مراحل زیر اجرا میشود:
- تست تورک پیچهای مهار (Tie Rod Torqueing): با استفاده از ترکمتر دستی یا هیدرولیک، پیچهای فشاری و یوکهای بالا و پایین هسته طبق گشتاور استاندارد کارخانه سازنده (معمولاً بر اساس نیوتن-متر) مجدداً سفت میشوند.
- استفاده از چسبها و رزینهای شارژ عایقی (Varnishing & Bonding): غوطهوری هسته یا تزریق رزینهای عایقی مخصوص (مانند رزین اپوکسی کلاس H) بین ورقهها جهت صلبسازی کامل سازه هسته.
- تنظیم پدهای فشاری سیمپیچ (Clamping Rings Adjustment): سفت کردن رینگهای فشاری عایقی در بالای سیمپیچ فشار قوی و فشار ضعیف برای جبران نشست عایقهای چوبی و پرسپان.
- نصب لرزهگیرها و پدهای ضد ارتعاش (Anti-Vibration Pads): قرار دادن پدهای الاستومری یا متریالهای نیتریل/سلولزی در زیر پایههای ترانسفورماتور و بین هسته و تانک داخلی جهت جلوگیری از انتقال ارتعاش به بدنه و فونداسیون.
جدول مقایسه منابع تولید صدا در ترانسفورماتور و راهکارهای اصلاحی
جدول تفکیکی منشاء نویز، ویژگی صوتی و روشهای تخصصی برطرف کردن آن:
| منشاء صدا | علت فیزیکی ایجاد | فرکانس و الگوی صوتی | راهکار عملی رفع مشکل |
|---|---|---|---|
| ورقههای هسته (Core) | مگنتواستریکشن و شل شدن پیچهای یوک | ۱۰۰ هرتز ثبت شده و ثابت (تغییر ناپذیر با بار) | سفتکردن پیچهای مهار با ترکمتر و شارژ رزین عایق |
| سیمپیچها (Windings) | نیروهای الکترودینامیکی و شل شدن اسپیسرها | ۱۰۰ هرتز متغیر (متناسب با میزان بارگیری $I^2$) | سفت کردن رینگهای فشاری و تعویض کلمپهای عایقی |
| بدنه و تانک (Tank) | رزونانس سازه و انتقال ارتعاشات هسته به تانک | فرکانس تشدید زنگدار و بم شدید | نصب پد ضد ارتعاش داخلی و تقویت دیواره تانک |
| فن و پمپ (Cooling) | نابالانسی پروانه فن یا خرابی بلبرینگ پمپ | نویز هوایی، سوت یا صدای درگیر شدن مکانیکی | بالانسی پروانه فن، تعویض بلبرینگ پمپ روغن |
گراف تحلیلی: الگوریتم ۵ گامه عیبیابی و رفع صدای ناهنجار ترانسفورماتور در سایت
فرایند گامبهگام پایش و کالیبراسیون ساختاری ترانسفورماتور جهت کاهش ارتعاشات:

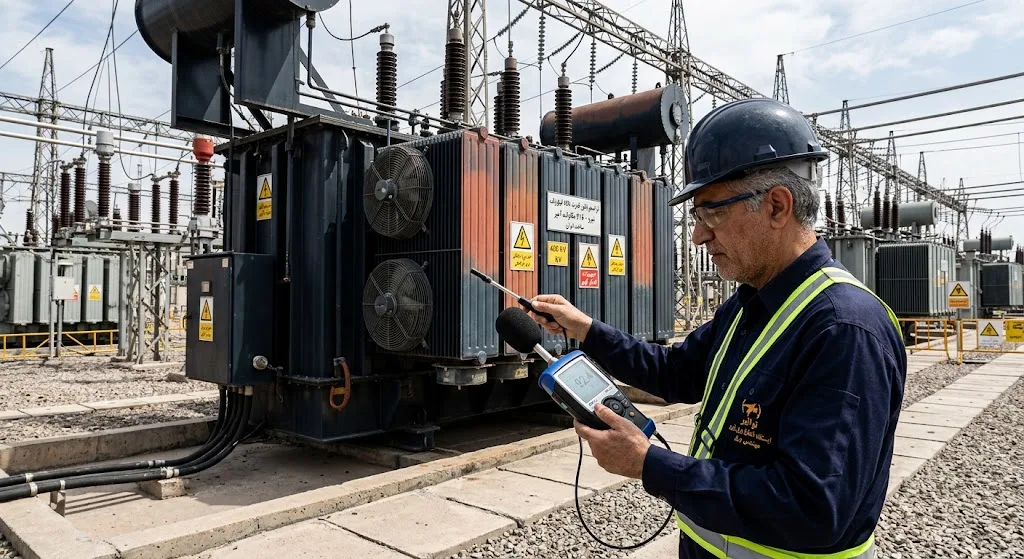

- گام ۱ (تست آنالیز فرکانسی نویز – Sound Spectrum Analysis): اندازهگیری سطح فشار صدا ($dB$) و آنالیز FFT فرکانس جهت تفکیک سهم هسته (۱۰۰Hz) از فنها و هارمونیکها.
- گام ۲ (بررسی ولتاژ و هارمونیکهای شبکه): اندازهگیری ولتاژ ورودی برای اطمینان از عدم اضافه ولتاژ (Over-voltage) و عدم وجود اشباع مغناطیسی ناشی از $THD$.
- گام ۳ (بازرسی مکانیکی و جداسازی لرزهای): چک کردن پیچهای فونداسیون، اتصال شینهها و نصب پدهای الاستومری ضد لرزش در زیر پایه ترانس.
- گام ۴ (انجام اورهال و باز کردن اکتیو پارت – Active Part): در صورت تایید شل بودن هسته، خارج کردن اکتیو پارت و آغشتهسازی مجدد ورقهها به رزین و اعمال تورک استاندارد بر روی Tie Rods.
- گام ۵ (آزمایش ارتعاشسنجی و تست نهایی): برقدار کردن مجدد ترانسفورماتور و ثبت سطح نویز طبق استاندارد IEC 60076-10.
نکات تجربی کارگاهی و مرجع تهیه تجهیزات اندازهگیری و تست ترانسفورماتور
هنگام سفتکردن پیچهای هسته (Tie Rods)، هرگز بیشتر از گشتاور مجاز اعلامشده توسط سازنده فشار وارد نکنید. اعمال فشار بیرویه باعث له شدن عایق بین ورقههای هسته (Varnish Layer)، ایجاد اتصال کوتاه بین ورقهها و بروز جریانهای گردابی (Eddy Currents) شدید میشود.
تغییرات موقعیت تپچنجر (Tap Changer) که باعث تغییر چگالی شار مغناطیسی میشود مستقیماً بر میزان صدای هوم تأثیرگذار است. قبل از باز کردن ترانس، وضعیت تپچنجر و ولتاژ ورودی را ارزیابی کنید.
جهت استعلام قیمت، تهیه انواع ترکمترهای دقیق صنعتی، ابزار تست عایقی، صوتسنج و ابزار دقیق فشار قوی.
◀
میتوانید به وبسایت تخصصی تجهیز بازاری مراجعه فرمایید.
در پستهای برق سرپوشیده و شهری، علاوه بر پدهای ضد ارتعاش زیر ترانس، استفاده از دیوارههای جاذب صوت (Acoustic Barriers) بهترین راهکار کاهش نویز بستر شهری است.
سوالات متداول کاربران درباره صدای هوم ترانسفورماتور
۱. آیا صدای هوم ترانسفورماتور همیشه نشاندهنده خرابی است؟
خیر، وجود صدای هوم خفیف و یکنواخت با فرکانس ۱۰۰ هرتز ناشی از پدیده طبیعی مگنتواستریکشن است. اما تغییر ناگهانی شدت صدا، ایجاد صدای ضربهای یا همراه شدن آن با ارتعاشات بدنه نشاندهنده اشکال ساختاری است.
۲. فرکانس اصلی صدای هوم ترانسفورماتور چقدر است؟
در شبکه برق ۵۰ هرتز ایران، فرکانس پایه نویز ترانسفورماتور دقیقاً ۱۰۰ هرتز (دو برابر فرکانس شبکه) است که همراه با هارمونیکهای ۲۰۰، ۳۰۰ و ۴۰۰ هرتز شنیده میشود.
۳. سادهترین راهکار برای کاهش نویز ترانسفورماتور بدون باز کردن اکتیو پارت چیست؟
استفاده از پدهای الاستومری ضد لرزش در زیر پایه ترانسفورماتور، محکمسازی اتصال شینهها و کابلهای ورودی/خروجی و نصب دیوارههای آکوستیک مجاور ترانسفورماتور.
نتیجهگیری و جمعبندی مهندسی ادبینو
صدای ناهنجار و هوم ترانسفورماتور یک هشدار دیداری-شنیداری مهم از وضعیت سلامت مکانیکی هسته و سیمپیچها است. با درک دقیق پدیده مگنتواستریکشن و اجرای دورهای پایش نویز بر اساس استاندارد IEC 60076-10، میتوان پیش از وقوع خطاهای پرهزینه مانند تخریب عایقی یا اتصال کوتاه ورقههای هسته، با روشهای سفتکردن هسته (Core Tightening) و نصب لرزهگیرها، عملکردی بیصدا و مطمئن را تضمین نمود.
