راهنمای جامع اشتباهات مهلک در سیمکشی و مونتاژ تابلوبرقهای صنعتی؛ بازرسی خطاهای رایج، الزامات استانداردهای IEC 61439 و NFPA 70E و راهکارهای پیشگیری از حوادث آتشسوزی و توقف تولید
اشتباهات خطرساز در سیمکشی و مونتاژ تابلو برق در یک نگاه (توضیح اجمالی)
تابلوهای برق صنعتی قلب متفکر و شریان اصلی توزیع انرژی و کنترل در کارخانجات، پروژههای زیرساختی و واحدهای تولیدی هستند.
کوچکترین غفلت، عدم رعایت محاسبات مهندسی یا استفاده از شیوههای غیراستاندارد در مونتاژ و سیمکشی تابلو برق میتواند منجر به خسارات جبرانناپذیر مالی، توقفهای طولانیمدت در خطوط تولید، برقگرفتگیهای شدید و حتی آتشسوزیهای گسترده ناشی از قوس الکتریکی (Arc Flash) گردد.
بر اساس گزارشهای بازرسی ایمنی برق صنعتی، بیش از ۷۵ درصد حوادث آتشسوزی در تابلوهای برق ناشی از خطاهای انسانی در سیمکشی، عدم اعمال گشتاور آچارکشی مناسب روی ترمینالها و شینهها، عدم رعایت سایدینگ و سایزینگ صحیح کابلها بر اساس افت ولتاژ و ظرفیت حرارتی، و بیتوجهی به اصول تفکیک سیگنالهای قدرت از ابزار دقیق است.
استانداردهای بینالمللی مانند **IEC 61439 (مجموعههای کلیدگیر و فرمان فشار ضعیف)** و **NFPA 70E (ایمنی برق در محل کار)** ضوابط سختگیرانهای را برای طراحی، کابلکشی و مونتاژ تابلوها تعیین کردهاند.
در این مقاله جامع، مهندسان ارشد برق صنعتی ادبینو اشتباهات مهلک و بحرانی در مونتاژ و سیمکشی تابلوبرقهای صنعتی را تحلیل کرده و راهکارهای استاندارد را برای اصلاح، عیبیابی و ارتقای ایمنی تابلوها بر اساس آخرین قواعد سئو و مهندسی سال ۲۰۲۶ ارائه میدهند.
نکته طلایی مهندسی: شل بودن اتصالات و عدم استفاده از آچار ترکمتر (Torque Wrench) هنگام بستن پیچ ترمینالها و شینههای مسی، شایعترین دلیل ایجاد نقطه داغ (Hotspot) و قوس الکتریکی است. اتصالات شل، مقاومت تماسی را به شدت افزایش داده و بر اساس قانون ژول ($P = I^2 R$)، در جریانهای بالا دمایی بیش از ۶۰۰ درجه سانتیگراد ایجاد میکنند که ذوب شدن عایق کابلها و انفجار تابلو را به همراه دارد.
تحلیل عمیق اشتباهات رایج در سیمکشی، شینهبندی و ایمنی تابلوهای صنعتی (توضیح عمیق)
۱. عدم رعایت ضریب همزمانی و سایزینگ نادرست سیم و کابلها
یکی از بزرگترین خطاها در طراحی تابلو برق، انتخاب سایز سیمها صرفاً بر اساس جریان نامی بار بدون در نظر گرفتن ضرایب کاهش ظرفیت حرارتی (Derating Factors) است.
در داکتهای شیاردار تابلو که سیمهای متعدد به صورت فشرده کنار هم قرار میگیرند، عدم اعمال ضریب تجمع کابلها موجب تجمع حرارت، کاهش طول عمر عایق PVC یا XLPE و در نهایت اتصال کوتاه فاز به فاز میشود.
۲. عبور سیمهای سیگنال ابزار دقیق از کنار کابلهای قدرت (نویزگیری و EMC)
قرار دادن سیمهای شبکه (Ethernet/Modbus) و سیگنالهای آنالوگ $4\text{-}20\text{ mA}$ یا $0\text{-}10\text{ V}$ در یک داکت مشترک با کابلهای قدرت متصل به درایوهای فرکانس متغیر (VFD) و کنتاکتورها، باعث القای شدید نویزهای الکترومغناطیسی (EMI) میشود.
طبق استاندارد IEC 61000، سیمهای سیگنال و قدرت باید در داکتهای مجزا با حداقل فاصله ۲۰ سانتیمتری اجرا شده و در صورت تقاطع، حتماً زاویه ۹۰ درجه داشته باشند.
۳. عدم استفاده از سرسیم (Ferrule) و پرس غیراستاندارد
وارد کردن مستقیم سیمهای افشان به داخل ترمینالهای پیچی یا کلیدهای حرارتی بدون استفاده از سرسیم (وایرشو) مجاز نیست. این کار باعث رشتهرشته شدن سیم، کاهش سطح مقطع موثر جریان و ایجاد جرقههای ریز تماسی میشود. همچنین استفاده از انبردست به جای آچار پرس وایرشو تخصصی، مقاومت اتصال را تا ۱۰ برابر افزایش میدهد.
۴. محاسبات گشتاور و افت ولتاژ در اتصالات شینهبندی
افت ولتاژ مجاز در سیمکشی داخلی تابلو برق نباید از ۱ درصد ولتاژ نامی تجاوز کند. افت ولتاژ در اثر خطای کابلکشی از رابطه زیر محاسبه میشود:
$\Delta V = \sqrt{3} \cdot I \cdot L \cdot (R \cos\phi + X \sin\phi)$
علاوه بر این، توان اتلافی تماسی در ترمینالهای دارای اتصال شل به صورت حرارت از فرمول ژول پیروی میکند:
$P_{loss} = I_{load}^2 \cdot R_{contact}$
(با افزایش مقاومت تماسی $R_{contact}$ به دلیل سفت نبودن پیچ، توان اتلافی به صورت نمایی بالا رفته و خطرات آتشسوزی را ایجاد میکند)
جدول مقایسه روشهای استاندارد و اشتباهات رایج در مونتاژ و سیمکشی تابلوبرق صنعتی
ارزیابی تفاوتهای کلیدی میان شیوه مونتاژ غیراستاندارد و شیوه کاملاً مهندسی طبق IEC 61439:
| بخش و آیتم مونتاژ | روش غیراستاندارد و اشتباه (خطرساز) | روش مهندسی و استاندارد (IEC / NFPA) |
|---|---|---|
| اتصال سیم به ترمینالها | استفاده از سیم لخت افشان بدون وایرشو یا اتصال با انبردست | استفاده از سرسیم مناسب با پرس ششضلعی آچار تخصصی |
| آچارکشی شینهها و کلیدها | سفت کردن دستی و حس چشمی بدون ضابطه گشتاور | تنظیم دقیق گشتاور با آچار ترکمتر طبق کاتالوگ سازنده |
| تفکیک داکتهای سیمکشی | عبور همزمان کابلهای $380\text{ V}$ قدرت و سیمهای PLC در یک داکت | تفکیک کامل داکتهای قدرت و فرمان/شبکه با رعایت فاصله استاندارد |
| شمارهگذاری و لیبلزنی (Marking) | عدم وجود شماره سیم یا نوشتن با ماژیک دستی روی سیم | نصب شماره سیم حرارتی (Heat Shrink) منطبق با نقشه ePLAN |
| اتصال زمین بدنه و درب تابلو | اتصال نامناسب زمین یا عدم اتصال درب متحرک تابلو به PE | استفاده از تسمه مسی بافتهشده (Braid) برای درب و اتصال تمام اجزا به PE |
گراف تحلیلی: ۵ گام چکلیست بازرسی و رفع خطاهای مهلک تابلوهای برق صنعتی
نقشه راه بازرسی و تحویلگیری فنی تابلو برق پیش از برقدار کردن رسمی در کارخانه:
- گام ۱ (بازرسی چشمی و تطبیق با نقشه ePLAN): بررسی سایز کابلها، ظرفیت قطع کلیدها، و انطباق رنگبندی فازها ($L_1, L_2, L_3, N, PE$) با نقشه استاندارد.
- گام ۲ (تست ترکمتر اتصالات و شینهبندی): چک کردن تمام پیچهای کلیدهای اتوماتیک، ترمینالها و شینههای مسی با آچار ترکمتر مدرج و درج علامت لاک بازرسی.
- گام ۳ (تست عایقی و مقاومت ایزولاسیون با میگر): سنجش مقاومت عایقی فاز به فاز و فاز به زمین با ولتاژ $1000\text{ V}$ (حداقل مقاومت قابل قبول $1\text{ M}\Omega$).
- گام ۴ (تست عملکرد مکانیکی و اینترلاکها): تست صحت عملکرد اینترلاکهای مکانیکی و الکتریکی کلیدها، درب تابلو و مکانیزمهای کلیدزنی در حالت بیبرقی.

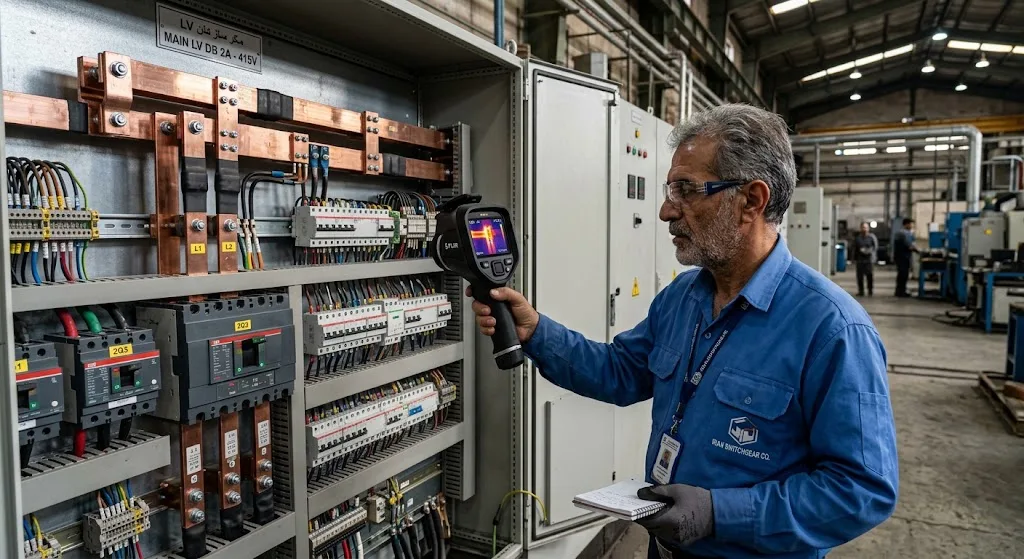

- گام ۵ (برقدار کردن و ترموگرافی زیر بار کامل): تست حرارتی تابلو پس از ۲ ساعت کارکرد زیر بار نامی با دوربین ترموویژن جهت شناسایی هرگونه اتصالات گرم و داغ.
نکات تجربی کارگاهی، الزامات تهویه و مرجع تامین کلیدها و تجهیزات تابلو برق اصلی
نصب درایوهای VFD یا اینورترها داخل تابلو برق بدون فن و فیلتر خروجی یا کولر گازی تابلو، باعث افزایش دمای داخل تابلو به بیش از ۵۵ درجه سانتیگراد شده و موجب خطای Over-Temperature و سوختن کارتهای الکترونیکی میشود.
تمامی شینههای مسی داخل تابلو به غیر از نقاط اتصال باید دارای روکش حرارتی (Heat Shrink Tubing) با رنگبندی استاندارد باشند تا از آرک زدن ناشی از ورود جانوران موذی یا افتادن ابزار حین بازرسی جلوگیری شود.
جهت استعلام قیمت روز، خرید کلیدهای MCCB، کنتاکتورها، ترمینالها و ملزومات مونتاژ تابلو برق صنعتی از برندهای معتبر.
◀
میتوانید به فروشگاه تخصصی تجهیز بازاری مراجعه فرمایید.
استفاده از تابلوهای IP54 یا IP65 در محیطهای دارای گرد و غبار، رطوبت یا گازهای خورنده الزامی است. عدم استفاده از گلند کابل (Cable Gland) مناسب روی نوار ورودی تابلو، درجه حفاظت را به کلی از بین میبرد.
سوالات متداول کاربران درباره خطاهای سیمکشی و بازرسی تابلوهای برق صنعتی
۱. اصلیترین علت گرم شدن غیرعادی ترمینالها و کلیدها در تابلو برق چیست؟
علت اصلی گرم شدن اتصالات، شل بودن پیچ اتصال (عدم گشتاور آچارکشی استاندارد)، عدم استفاده از سرسیم مناسب، اکسیداسیون سطح شینهها، یا انتخاب کابل با سطح مقطع کمتر از جریان نامی بار است.
۲. چگونه میتوان از القای نویز روی سیمهای فرمان و PLC در تابلو برق جلوگیری کرد؟
با جدا کردن داکتهای سیمکشی قدر از فرمان، استفاده از کابلهای شیلدداری که شیلد آنها فقط در یک سمت به زمین متصل شده، و عدم عبور موازی کابلهای قدرت و سیگنال در فواصل نزدیک.
۳. آیا اتصال سیم نول و زمین در داخل تابلو برق صنعتی مجاز است؟
خیر؛ در شبکههای TN-S و پس از نقطه تفکیک اصلی ساختمان، سیم نول (N) و زمین حفاظتی (PE) باید در تمام طول تابلو و مسیر توزیع کاملاً از هم جدا باشند. اتصال مجدد آنها باعث عبور جریانهای سرگردان از بدنه تابلو و عمل نکردن کلیدهای محافظ جان (RCD) میشود.
نتیجهگیری و جمعبندی مهندسی ادبینو
مونتاژ و سیمکشی تابلوبرقهای صنعتی یک فرآیند کاملاً تخصصی و مبتنی بر استانداردهای مهندسی است. اجتناب از اشتباهات رایج نظیر سفت نکردن اصولی اتصالات، عدم استفاده از سرسیم، بیتوجهی به نویزگیری و عدم رعایت تهویه مناسب، ضامن پایداری تجهیزات، پیشگیری از آتشسوزیهای سهمگین و ارتقای ایمنی اپراتورها در واحدهای صنعتی خواهد بود.
جهت مطالعه جدیدترین مقالات طراحی تابلو برق، ایمنی صنعتی و استانداردهای روز، به **پورتال تخصصی ادبینو (adbino.ir)** مراجعه فرمایید.
