ضرورت تست مقاومت عایقی و عیب‌یابی استاتور الکتروموتور (توضیح اجمالی)

سیم‌پیچی استاتور قلب تپنده الکتروموتورهای القایی سه‌فاز و تک‌فاز است. خرابی عایق سیم‌پیچ‌ها ناشی از حرارت بیش از حد، نوسانات ولتاژ، نفوذ رطوبت، یا تنش‌های مکانیکی، منجر به بروز سه عیب متداول صنعتی می‌شود: **اتصال به بدنه (Ground Fault)**، **اتصال فاز به فاز (Phase-to-Phase Short)** و **اتصال بین حلقه‌ها (Turn-to-Turn / Inter-turn Short)**. اگر این خطاها به موقع تشخیص داده نشوند، تریپ مداوم بی‌متال و اینورتر، ذوب شدن هسته استاتور و خسارات سنگین به خط تولید را به همراه خواهند داشت.

میگر (مگااهم‌متر / Insulation Tester) ابزار استاندارد برای سنجش مقاومت عایقی سیستم در ولتاژهای بالا (۵۰۰V تا ۵۰۰۰۰V) است. با این حال، استفاده از میگر به‌تنهایی محدودیت‌های فنی خاصی دارد؛ میگر عالی‌ترین ابزار برای کشف **اتصال به بدنه** و **اتصال فاز به فاز** است، اما برای شناسایی **اتصال حلقه به حلقه (Inter-turn)** در فازهای هم‌نام، نیازمند ترکیب با روش‌های مکمل مانند سنجش دقیق مقاومت DC با میلی‌اهم‌متر و تست Surge است.

تحلیل مهندسی روش‌های تست استاتور با میگر و ابزارهای مکمل (توضیح عمیق)

تست عایقی استاتور باید بر اساس الگوی IEEE 43 انجام پذیرد. برای ارزیابی سلامت سیم‌پیچی، سه نوع تست مجزا صورت می‌گیرد:

۱. تست مقاومت عایقی نسبت به بدنه (Insulation Resistance to Ground)

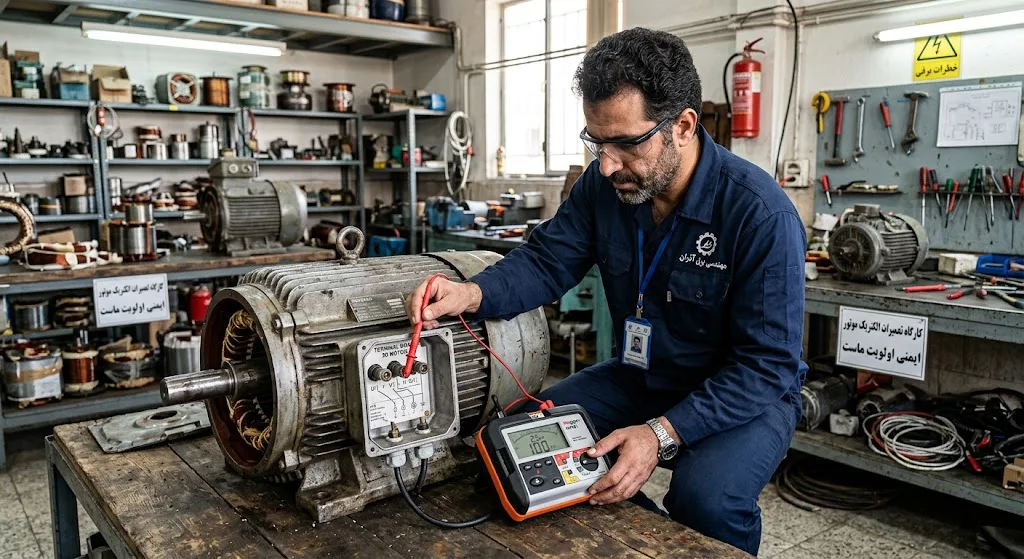

در این روش، تخته‌کلم موتور (Terminal Box) کاملاً باز شده و اتصالات ستاره یا دلتا جداسازی می‌شوند. سیم مثبت (Red/Line) میگر به ترمینال یکی از فازها (مثلاً U) و سیم منفی (Black/Earth) به بدنه بدون رنگ الکتروموتور متصل می‌شود. ولتاژ میگر متناسب با ولتاژ نامی موتور تنظیم می‌گردد (مثلاً ۵۰۰V یا ۱۰-۰۰V برای موتورهای ۴۰۰ ولت). طبق استاندارد، مقاومت عایقی در دمای ۴۰ درجه سانتی‌گراد باید حداقل **۱ مگااهم + (ولتاژ نامی بر حسب کیلوولت)** باشد. مقادیر زیر ۱ مگااهم نشان‌دهنده رطوبت شدید، کثیفی یا سوختگی عایق به بدنه است.

۲. تست اتصال فاز به فاز (Phase-to-Phase Insulation Test)

پس از باز کردن شمش‌های اتصال تخته‌کلم، سیم پروب‌های میگر بین فازهای مجزا متصل می‌شود (بین U-V، V-W و W-U). ولتاژ تزریقی میگر باید خطوط عایقی بین شارلاک و ورنی شیارها را ارزیابی کند. اگر مقاومت ثبت‌شده بین دو فاز نزدیک به صفر یا بسیار کمتر از حد استاندارد باشد، نشان‌دهنده شکست عایقی فاز به فاز و سوختن شارلاک مرزی فازهاست که نیازمند سیم‌پیچی مجدد است.

۳. چالش تشخیص اتصال حلقه به حلقه (Turn-to-Turn Short) و راهکار آن

اتصال بین حلقه‌های یک فاز (مثلاً بین دو دور سیم در فاز U) از پیچیده‌ترین عیوب است. از آنجا که دو سر یک سیم‌پیچ فاز به هم راه دارند، تزریق ولتاژ DC میگر بین دو سر فاز، مقاومت عایقی بین‌حلقه‌ای را نشان نمی‌دهد، زیرا پتانسیل کابل یکسان است. برای تشخیص این نوع سوختگی دو روش مهندسی وجود دارد:

• روش تعادل مقاومت DC (DC Resistance Imbalance): استفاده از میلی‌اهم‌متر دقیق ۴ سیمه (Kelvin Bridge). اگر مقاومت یکی از فازها بیش از ۲٪ با دو فاز دیگر تفاوت داشته باشد، ناشی از اتصال کوتاه شدن حلقه‌ها و کاهش طول موثر سیم در آن فاز است.
• شاخص پولاریزاسیون (PI) و جذب الکتریکی (DAR): اعمال ولتاژ میگر به مدت ۱۰ دقیقه و محاسبه نسبت R10min/R1min. عدد PI کمتر از ۱.۵ نشان‌دهنده تضعیف عایق ناشی از حرارت خفه شده اتصال حلقه‌هاست.

جدول مقایسه روش‌های عیب‌یابی انواع خطاهای سیم‌پیچی استاتور

مقایسه ابزارها و پاسخ‌دهی تست‌های الکتریکی در تشخیص خطاها:

گراف تحلیلی: ۵ گام اجرایی تست عایقی و عیب‌یابی استاتور

دستورالعمل ایمن و مرحله به مرحله برای تست عایق موتور در کارگاه:

• گام ۱ (ایمن‌سازی و دیسکنکت): قطع کامل برق ورودی، قفل LOTO، تخلیه ولتاژ باقی‌مانده خازنی و باز کردن شمش‌های اتصال تخته‌کلم (U1, V1, W1, U2, V2, W2).
• گام ۲ (تست بدنه فازها): اتصال پروب زمین میگر به بدنه تمیز فلزی و تزریق ولتاژ ۵۰۰V/1000V به تک‌تک ۶ سر سیم‌پیچ و یادداشت مقادیر.
• گام ۳ (تست عایق فاز به فاز): تست مقاومت عایقی بین U1-V1، V1-W1 و W1-U1 جهت اطمینان از عدم کوتاه شدن فازها.
• گام ۴ (اندازه‌گیری مقاومت DC فازها): اندازه‌گیری دقیق مقاومت اُمیک سیم‌پیچ‌های U1-U2، V1-V2 و W1-W2 با میلی‌اهم‌متر و بررسی نامتعادلی (Imbalance > 2%).
• گام ۵ (تخلیه بار الکترواستاتیک): زمین کردن تمام ترمینال‌های موتور به مدت حداقل ۴ برابر زمان تست میگر جهت تخلیه ولتاژ شارژ شده.

چک‌لیست مهندسی و نکات تجربی کارگاهی در میگر زدن موتور

سوالات متداول مهندسان برق در عیب‌یابی استاتور با میگر

۱. ولتاژ مناسب میگر برای تست موتور ۴۰۰ ولت صنعتی چقدر است؟

برای الکتروموتورهای فشار ضعیف (۳۸۰V – ۴۰۰V)، ولتاژ تست استاندارد میگر ۵۰۰ ولت یا ۱۰-۰۰ ولت DC است. اعمال ولتاژ بالاتر (مثلاً ۲۵۰۰ ولت) ممکن است باعث شکست عایقی در موتورهای سالم یا کهنسال شود.

۲. چرا با وجود سالم نشان دادن مقاومت میگر، موتور به محض وصل شدن تحت بار بی‌متال می‌زند؟

این حالت نشان‌دهنده وجود «اتصال حلقه به حلقه» (Turn Short) یا عیب مکانیکی (بلبرینگ/گیرپاژ) است. میگر تنها عایق نسبت به بدنه و فازها را می‌سنجد اما اتصال корот بین دورهای یک فاز با میگر مشخص نمی‌شود و نیاز به سنجش مقاومت DC فازها با میلی‌اهم‌متر دارد.

۳. حداقل مقاومت عایقی قابل قبول برای یک الکتروموتور چقدر است؟

طبق استاندارد IEEE 43، حداقل مقاومت مطلق برای موتورهای کارکرده ۱ مگااهم است، اما در الکتروموتورهای سالم و نو این مقدار باید بالای ۱۰۰ مگااهم تا چندین گیگااهم باشد.

نتیجه‌گیری و جمع‌بندی مهندسی ادبینو

تشخیص دقیق سوختگی استاتور نیازمند ترکیب دانش تئوری عایق‌ها و مهارت در کار با ابزارهای اندازه‌گیری است. میگر بهترین وسیله برای عیب‌یابی اتصال بدنه و اتصال فاز به فاز است، اما برای پوشش کامل و کشف اتصال کوتاه بین حلقه‌ها، اندازه‌گیری تعادل مقاومت DC با میلی‌اهم‌متر مکمل ضروری تست میگر می‌باشد.
