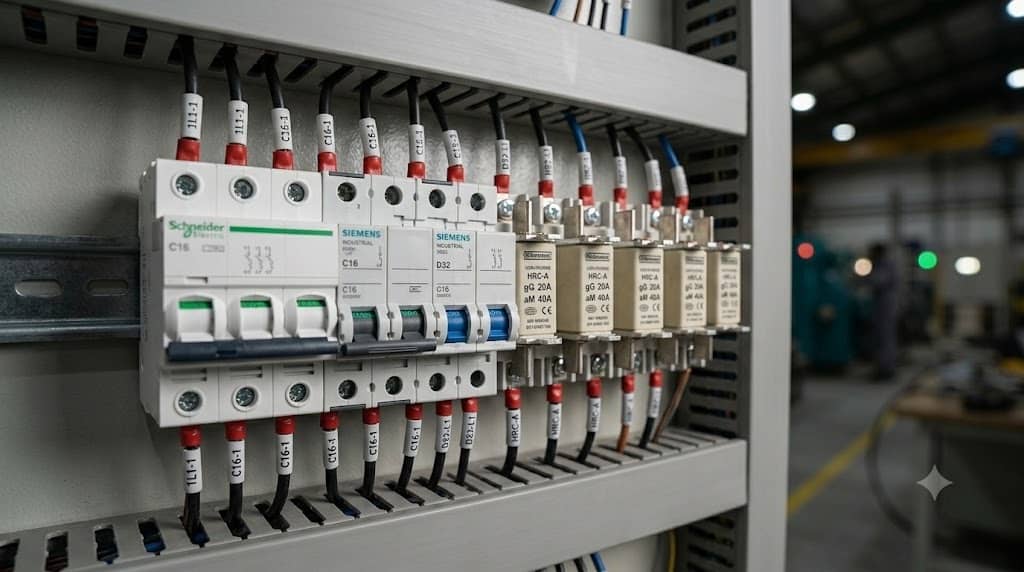

در هر سیستم الکتریکی، چه یک مدار کنترل ظریف میکروکنترلری باشد و چه یک شبکه توزیع برق کارخانهای بزرگ، حفاظت از تجهیزات گرانقیمت در برابر خطرات جریان کشی بیش از حد و اتصال کوتاه، اولویت اول مهندسان است. فیوز صنعتی و کلیدهای مینیاتوری اولین خط دفاعی مدار هستند که با فدا کردن خود یا قطع سریع جریان، از سوختن کابلها، موتورها و بردهای الکترونیکی جلوگیری میکنند.
انتخاب نادرست رنج یا تیپ یک کلید حفاظتی میتواند منجر به قطع مکرر و بیدلیل مدار (Trip مزاحم) یا در حالت بدتر، عدم قطع به موقع و بروز آتشسوزیهای مهیب در تابلو برق شود. در این مقاله تخصصی از ادبینو، به زبانی ساده اما کاملاً فنی، به اصول انتخاب فیوز صنعتی، پلاک خوانی و بررسی تیپهای مختلف خواهیم پرداخت.
۱. فیوز چیست و چه تفاوتی با کلید مینیاتوری (MCB) دارد؟
اگرچه در کلام عامیانه به کلیدهای مینیاتوری نیز فیوز گفته میشود، اما این دو تجهیز از نظر ساختار عملکردی تفاوتهای مهمی دارند:
- فیوزهای ذوبشونده (کاردی، فشنگی و سیلندری): این تجهیزات دارای یک رشته سیم یا نوار فلزی خاص در داخل خود هستند که با عبور جریان بیش از حد، ذوب شده و مدار را به طور فیزیکی و دائم قطع میکنند. این فیوزها یکبار مصرف بوده و پس از هر بار سوختن باید تعویض شوند، اما سرعت قطع فوقالعاده بالایی در اتصال کوتاه دارند.
- کلیدهای مینیاتوری (Miniature Circuit Breaker): این کلیدها از دو مکانیزم بیمتال (برای حفاظت در برابر اضافه بار حرارتی) و بوبین مغناطیسی (برای حفاظت در برابر اتصال کوتاه) استفاده میکنند. کلیدهای مینیاتوری قابل قطع و وصل مجدد بوده و نیازی به تعویض ندارند.
۲. راهنمای تیپبندی کلیدهای مینیاتوری (منحنیهای قطع)
یکی از مهمترین فاکتورها در انتخاب کلید مینیاتوری، توجه به حرف انگلیسی درج شده قبل از عدد جریان نامی (مثلاً C16 یا B10) است که رفتار کلید در برابر جریانهای هجومی را مشخص میکند:
الف) تیپ B (تندکار – روشنایی و خانگی)
این تیپ برای جریانهای هجومی ضعیف طراحی شده و به محض اینکه جریان به ۳ تا ۵ برابر جریان نامی برسد، مدار را قطع میکند. این کلیدها برای مدارهای روشنایی و سیستمهای خانگی ایدهآل هستند.
ب) تیپ C (کندکار – صنعتی و موتوری)
این تیپ رایجترین کلید در برق صنعتی است و جریانهای هجومی بین ۵ تا ۱۰ برابر جریان نامی را برای مدت کوتاهی تحمل میکند. این ویژگی مانع از قطع کلید در لحظه استارت موتورهای الکتریکی کوچک یا روشن شدن اینورترها میشود.
ج) تیپ D (خیلی کندکار – ترانسفورماتوری و بارهای سنگین)
این کلید برای تحمل جریانهای هجومی بسیار شدید (۱۰ تا ۲۰ برابر جریان نامی) طراحی شده است و در مدارهایی با ترانسفورماتورهای بزرگ، دستگاههای جوشکاری و موتورهای سنگین صنعتی کاربرد دارد.
بخوانبد، عوارض، عیبیابی و تعمیرات برد درایوهای صنعتی و آسانسوری (با تمرکز بر درایو دلتا و خطاهای رایج)
۳. فیوزهای اناچ (NH) یا کاردی؛ غولهای حفاظتی مدار قدرت
در آمپراژهای بالا (معمولاً بالای ۶۳ آمپر تا ۱۲۵۰ آمپر)، دیگر نمیتوان از کلیدهای مینیاتوری ساده استفاده کرد. در این بخش از شبکه، فیوزهای کاردی به دلیل قدرت قطع فوقالعاده بالا در برابر جریانهای اتصال کوتاه چند کیلوآمپری، حرف اول را میزنند. این فیوزها بر اساس سرعت عملکرد به دو دسته کلی تقسیم میشوند:
- تیپ gG / gL (عمومی): فیوزهای کندکار که برای حفاظت کابل و مدارهای عمومی در برابر اضافه بار و اتصال کوتاه استفاده میشوند.
- تیپ aM (همراه با تاخیر – مخصوص موتور): این فیوزها فقط در برابر اتصال کوتاه شدید قطع میکنند و اجازه میدهند جریان راهاندازی اولیه موتور بدون سوختن فیوز عبور کند. حفاظت اضافه بار این مدارها بر عهده بیمتال یا کلید حرارتی است.
جدول انتخاب سریع تجهیزات حفاظتی بر اساس نوع مصرفکننده
| نوع مصرفکننده و مدار | تجهیز حفاظتی پیشنهادی | تیپ / منحنی قطع | دلیل فنی انتخاب |
|---|---|---|---|
| مدارهای روشنایی الایدی و خانگی | کلید مینیاتوری (MCB) | تیپ B (تندکار) | نبود جریان هجومی شدید، قطع سریع برای امنیت کابل |
| الکتروموتورهای استاندارد و اینورترها | کلید مینیاتوری یا فیوز سیلندری | تیپ C یا فیوز aM | تحمل جریان استارت موتور بدون کاتآوت بیدلیل |
| بردهای الکترونیکی حساس و درایوهای فرکانسی | فیوزهای پیچخور / کاردی نیمههادی | تیپ gR / aR (فوق تندکار) | حفاظت از ماژولهای IGBT و تریستورها در برابر میلیثانیههای اول خطا |
۴. اصول عیبیابی و علل خرابی فیوزها و کلیدهای مینیاتوری
اگر یک فیوز یا کلید مینیاتوری مدام قطع میشود یا آسیب میبیند، باید سه فاکتور سختافزاری زیر را بررسی کنید:
- داغ شدن بیش از حد ترمینالها: شل بودن پیچ نگهدارنده سیم در داخل ترمینال مینیاتوری، مقاومت تماسی را بالا برده و حرارت شدیدی تولید میکند. این حرارت بخش بیمتال کلید را به اشتباه تحریک کرده و باعث تریپ مزاحم کلید میشود.
- تغییر رنگ بدنه یا بوی سوختگی: نشاندهنده وقوع یک اتصال کوتاه شدید در مدار است که کلید توانایی مهار آرک (جرقه) آن را نداشته است (فراتر رفتن از جریان اتصال کوتاه نامی کلید یا همان کدهای ۴.۵kA یا ۶kA درج شده روی آن).
- ویز ویز کردن کلید مینیاتوری زیر بار: ناشی از فرسودگی مکانیزم فنر داخلی یا عبور جریانی دقیقاً مرزی در لبه تریپ حرارتی است.
بخوانید، راهنمای جامع عیبیابی و رفع انواع خطای اینورتر VFD (درایوهای صنعتی)
سوالات متداول کاربران (FAQ)
۱. جریان نامی کلید مینیاتوری را باید بر اساس چه معیاری انتخاب کنیم؟
جریان نامی فیوز یا کلید مینیاتوری همواره باید کوچکتر یا مساوی جریان مجاز کابلکشی مدار، و بزرگتر از جریان نامی مصرفکننده باشد. به عنوان فرمول سرانگشتی، جریان فیوز را حدود ۱.۲۵ برابر جریان نامی بار در نظر میگیرند.
۲. شاخص رنگی روی فیوزهای کاردی (فلوشر) چه کاربردی دارد؟
فیوزهای کاردی مجهز به یک پولک رنگی یا سیم فنردار کوچک روی بدنه خود هستند. زمانی که المنت داخلی فیوز میسوزد، این پولک به بیرون پرتاب میشود یا رنگ آن تغییر میکند تا تکنسین بدون نیاز به تست با مولتیمتر، در یک نگاه فیوز سوخته را در تابلو برق شناسایی کند.
نتیجهگیری و مهندسی سیستمهای حفاظتی در ادبینو
فیوزها و کلیدهای مینیاتوری ارزانترین قطعات یک تابلو برق هستند، اما وظیفه حفاظت از گرانترین تجهیزات شما را بر عهده دارند. با شناخت منحنیهای قطع، محاسبه دقیق سایز کابل و آمپراژ مصرفی و همچنین محکم کردن دورهای اتصالات شمش و ترمینالها، سلامت و پایداری سیستم الکتریکی کارگاه خود را تضمین کنید.
