توضیح عمیق: کالبدشکافی ساختار و عملکرد HMI

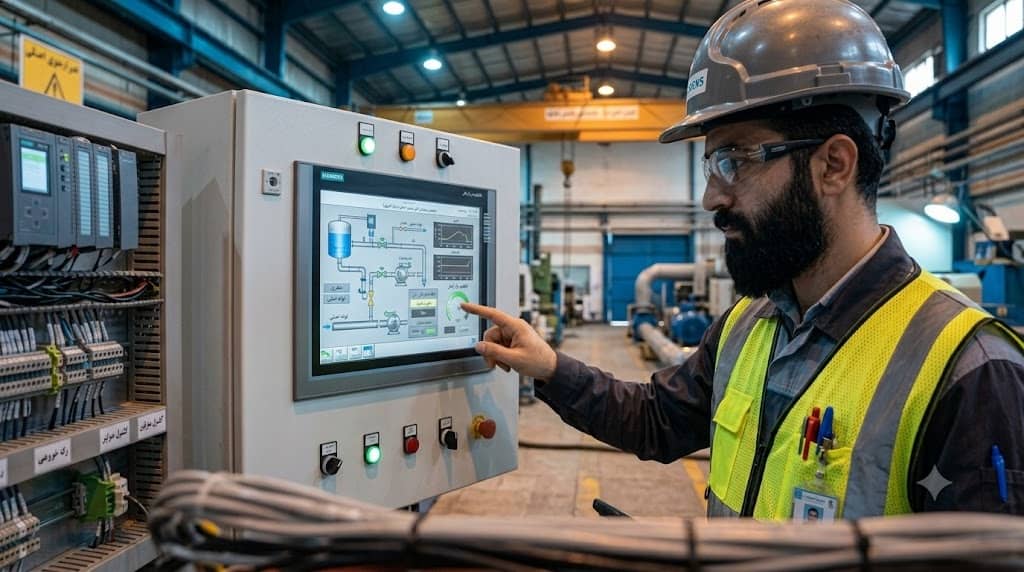

به زبان ساده، HMI یک نمایشگر گرافیکی صنعتی است که به اپراتور اجازه میدهد با سیستمهای اتوماسیون و کنترلکنندهها (به ویژه PLCها) تعامل داشته باشد. HMI کدهای صفر و یک درون حافظه پیالسی را به اشکال گرافیکی دینامیک، نمودارها، مخازن مایعات، دکمههای لمسی و آلارمهای متنی قابل فهم تبدیل میکند. از سوی دیگر، فرامین لمسی اپراتور را به کدهای دیجیتال تبدیل کرده و از طریق بستر شبکههای صنعتی به مغز متفکر سیستم (CPU) منتقل مینماید.
معماری سختافزاری HMI از چه اجزایی تشکیل شده است؟
یک HMI صنعتی برای دوام آوردن در محیطهای آلوده به گرد و غبار، نویزهای الکتریکی اینورترها و ضربات فیزیکی، از اجزای زیر تشکیل میشود:
- پنل نمایشگر (Display Panel): صفحات نمایش LCD یا LED صنعتی که معمولاً مجهز به تاچاسکرینهای مقاومتی (Resistive) هستند تا اپراتورها بتوانند حتی با دستکشهای ضخیم صنعتی نیز دستورات لمسی را وارد کنند.
- پردازنده و حافظه داخلی (CPU & Memory): بردهای الکترونیکی فشردهای که وظیفه پردازش سریع لایههای گرافیکی، لاگکردن دیتای آلارمها و مدیریت پروتکلهای ارتباطی را بر عهده دارند.
- پورتهای ارتباطی (Communication Ports): درگاههای حیاتی مانند RS-232، RS-485 و اترنت (RJ45) که برای تبادل داده تحت پروتکلهایی مثل Modbus یا Profinet با انواع PLC استفاده میشوند.
- بدنه و درجه حفاظت (IP Rating): قاب بیرونی HMIها به گونهای طراحی میشود که در برابر نفوذ آب و خاک مقاومت بالایی (معمولاً IP65 از نمای جلو) داشته باشد.
لایههای نرمافزاری و پروتکل طراحی HMI
HMIها بر خلاف مانیتورهای معمولی کامپیوتر، دارای یک سیستمعامل داخلی (اغلب مبتنی بر لینوکس صنعتی یا Windows CE) هستند. مهندسان اتوماسیون با استفاده از نرمافزارهای اختصاصی هر برند (مانند DOPSoft برای دلتا یا WinCC برای زیمنس)، صفحات گرافیکی را طراحی کرده، آدرس تگهای داخلی PLC را به المانهای تصویری متصل میکنند و فایل نهایی را روی دستگاه کامپایل و آپلود مینمایند.
تفاوت ساختاری HMI و اسکادا (SCADA) چیست؟
یکی از بزرگترین نقاط سردرگمی در مهندسی اتوماسیون، تفکیک جایگاه تاچپنلهای HMI از نرمافزارهای جامع اسکادا است. در جدول زیر با نگاهی کاملاً کاربردی و مشاورهمحور، این دو زیرسیستم مانیتورینگ صنعتی را مقایسه کردهایم:
| معیار مقایسه | تاچ پنل صنعتی HMI | سامانه جامع اسکادا (SCADA) |
|---|---|---|
| پلتفرم سختافزاری | یک سختافزار مستقل، فشرده و یکپارچه (All-in-One Embedded). | یک نرمافزار نرمافزاری جامع که روی کامپیوترهای صنعتی (IPC) و سرورها نصب میشود. |
| محدوده و شعاع کنترل | کنترل محلی (Local) یک ماشین، یک دستگاه دیزل ژنراتور یا یک خط تولید کوچک. | نظارت کلان (Centralized) بر کل کارخانه، تصفیهخانههای وسیع یا دیسپاچینگ شبکه برق. |
| بانک اطلاعاتی و دیتالاگر | محدود به حافظه داخلی یا کارتهای حافظه جانبی کوچک (SD Card). | اتصال مستقیم به پایگاهدادههای حجیم (SQL Server) برای ذخیره اطلاعات چندین سال کارخانه. |
| هزینه و پیچیدگی پیادهسازی | اقتصادی، سریع و با راهاندازی بسیار آسان در تابلو برق. | بالا؛ به دلیل نیاز به خرید لایسنسهای نرمافزاری، سیستمهای امنیتی و سختافزارهای سرور. |
گراف عیبیابی: پروتکل رفع خطای قطعی ارتباط در HMI
بدترین کابوس یک تکنسین برق، مشاهده خطای عدم اتصال در هدر (مانند Error 3 یا Communication Error) روی نمایشگر HMI است. گراف متنی زیر یک فلوچارت مهندسی برای ریشهیابی و رفع سریع خطاهای ارتباطی بین HMI و PLC ارائه میدهد:
قطع بودن یا شل بودن کانکتورهای RS485 / اترنت
بررسی Baud Rate، Data Bits و Parity در نرمافزار HMI و PLC
بررسی عبور کابل دیتای HMI از کنار کابلهای قدرت اینورتر (VFD) بدون شیلد
سوالات متداول کاربران درباره مانیتورهای صنعتی HMI
۱. در زمان انتخاب HMI چه سایزهایی در بازار استاندارد هستند؟
HMIها از ابعاد کوچک ۴.۳ اینچی برای دستگاههای ساده شروع شده و رنجهای مرسوم شامل ۷ اینچ (پرمصرفترین سایز بازار)، ۱۰ اینچ و در نهایت سایزهای بزرگ ۱۵ تا ۲۱ اینچ برای خطوط تولید پیچیده و پیشرفته عرضه میشوند.
۲. آیا میتوان از یک تبلت معمولی به جای HMI صنعتی استفاده کرد؟
تبلتهای تجاری فاقد ایزولاسیون الکتریکی پورتها، مقاومت در برابر لرزش و استاندارد IP65 هستند. نویزهای مغناطیسی ناشی از سوییچزنی موتورها و کنتاکتورها در تابلو برق، در کمتر از چند ساعت باعث لکنت حرکتی، فریز شدن تاچ یا سوختن کامل بردهای تبلت معمولی میشود.
۳. پرفروشترین برندهای HMI در بازار ایران کدامند؟
برند دلتا (Delta) سری DOP-100 به دلیل نرمافزار رایگان، قیمت بسیار رقابتی و تنوع بالا، سهم عمده بازار ایران را در اختیار دارد. در رتبههای بعدی برندهای معتبری چون زیمنس (Siemens سری Comfort و Basic)، وینتک (Weintek) و کینکو (Kinco) قرار دارند.
نتیجهگیری و استراتژی خرید تجهیزات مانیتورینگ
HMI دریچه نگاه اپراتور به سلامت و نحوه کارکرد یک کارخانه است. هرگونه ضعف در کیفیت تاچ، افت کیفیت تصویر در زوایای دید اتاق کنترل، یا قطعی مکرر ارتباط شبکه، میتواند منجر به تصمیمگیریهای اشتباه و آسیبهای جبرانناپذیر به ماشینآلات گرانقیمت صنعتی شود.
