راهنمای جامع نحوه بکآپگیری و انتقال تنظیمات از اینورترهای قدیمی به مدلهای جدید در خطوط تولید
انتقال تنظیمات و پارامترهای اینورتر چیست و چرا اهمیت دارد؟ (توضیح اجمالی)

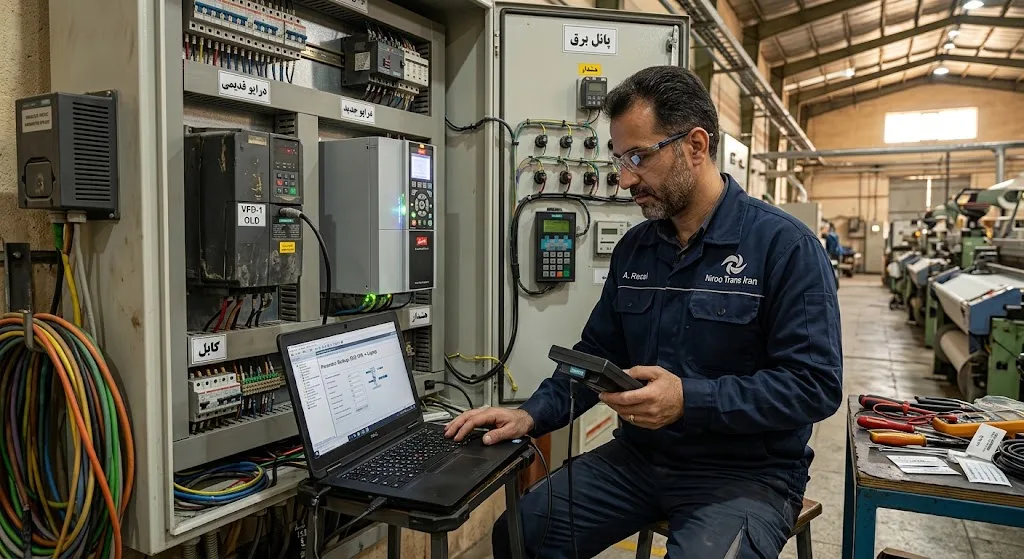

در پروژههای نوسازی (Retrofit) یا هنگام خرابی ناگهانی اینورترها (VFD) در خطوط تولید صنعتی، یکی از حساسترین مراحل، انتقال دقیق تنظیمات و پارامترها از درایو قدیمی به درایو جدید است.
تنظیمات یک اینورتر شامل دهها تا صدها پارامتر دقیق از جمله منحنیهای V/f، زمانهای شتاب/کاهش سرعت (Accel/Decel)، تنظیمات PID، کالیبراسیون انکودر، توابع I/O و پارامترهای نامی الکتروموتور است.
وارد کردن دستی این اطلاعات نه تنها بسیار زمانبر است، بلکه احتمال خطای انسانی و آسیب به تجهیزات متصل را به شدت افزایش میدهد.
بکآپگیری (Backup) و مهاجرت پارامترها (Parameter Migration) به دو روش اصلی سختافزاری (از طریق Keypad و کارتهای حافظه SD/MMC) و نرمافزاری (با کابلهای ارتباطی RS485/USB و نرمافزارهای اختصاصی سازندگان مانند Drive Composer یا SoMove) انجام میشود.
با انجام درست این فرایند، میتوان زمان توقف خط تولید (Downtime) را از چند روز به کمتر از چند دقیقه کاهش داد.
روشهای تخصصی بکآپگیری و چالشهای نگاشت پارامترها (توضیح عمیق)
الف) ابزارها و روشهای متداول استخراج فایل پارامتر
۱. بکآپگیری از طریق کیپد قابل حمل (Keypad Memory): اکثر برندهای مطرح (مانند Siemens, ABB, Danfoss, Schneider, Yaskawa) امکان ذخیرهسازی فایل تنظیمات را در حافظه داخلی پنل کنترلی (LOP/BOP) فراهم میکنند. پس از اتصال پنل به درایو جدید همنوع، کافی است گزینه Restore یا Download را انتخاب کنید.
۲. استخراج نرمافزاری با کابل ارتباطی (Modbus/USB): در پروژههای پیچیده، با اتصال سیستم به پورت ارتباطی درایو و اجرای نرمافزار مهندسی (مانند STARTER برای زیمنس یا DriveWindow برای ABB)، یک فایل با پسوند اختصاصی (مانند `.par` یا `.xml`) از تمام پارامترها استخراج میشود.
ب) چالش اصلی: نگاشت پارامترها (Parameter Mapping) در تعویض نسل درایو
اگر مدل درایو جدید با مدل قدیمی یکسان نباشد (مثلاً جایگزینی درایو زیمنس Micromaster 440 با مدل SINAMICS G120)، شماره پارامترها و محدوده مقادیر تغییر کرده است. در این حالت، از روشهای زیر استفاده میشود:
فرمول نسبتدهی فرکانس به ولتاژ در تبدیل پارامترها:
$V_{out} = \left(\frac{f_{actual}}{f_{base}}\right) \times V_{base} \quad \text{for } f \le f_{base}$
مقایسه نرخ مقیاس سیگنال آنالوگ: $Gain_{new} = Gain_{old} \times \left(\frac{I_{max\_new}}{I_{max\_old}}\right)$
- استفاده از ابزارهای آنلاین تبدیل (Migration Tools): کمپانیهای سازنده ابزارهای نرمافزاری جابهجایی پارامتر ارائه میدهند که فایل بکآپ نسل قدیمی را دریافت کرده و متناسب با نقشه پارامترهای مدل جدید خروجی متناظر میسازد.
- تنظیم مجدد پارامترهای شناسایی موتور (Autotuning/ID Run): حتی پس از انتقال دقیق تنظیمات، به علت تفاوت در الگوریتمهای مدرن کنترل برداری (Vector Control)، انجام مجدد فرایند Auto-tuning روی موتور خروجی ضروری است.
جدول مقایسه روشهای بکآپگیری و انتقال تنظیمات درایو
ارزیابی ویژگیها، مزایا و محدودیتهای روشهای مختلف انتقال پارامتر در خطوط تولید:
| روش انتقال | تجهیزات مورد نیاز | مزایا | محدودیتها و چالشها |
|---|---|---|---|
| انتقال سختافزاری با Keypad | پنل اپراتوری (LCP / Keypad) قابل جداسازی | سرعت بالا، عدم نیاز به لپتاپ و کابل | فقط برای درایوهای کاملاً هممدل و یکسان کاربرد دارد |
| انتقال با کارت حافظه SD/MMC | مموری کارت استاندارد یا اختصاصی درایو | قابلیت ذخیرهسازی چندین فایل تنظیمات و فریموور | نیازمند درگاه مموری روی هر دو درایو قدیمی و جدید |
| نرمافزار اختصاصی لپتاپ | کابل مبدل USB به RS485/Ethernet + نرمافزار | امکان ویرایش آنلاین، مستندسازی و تبدیل بین دو نسل | نیاز به دانش تخصصی نرمافزار و لپتاپ صنعتی در محل کارخانه |
| انتقال دستی (Manual Entry) | جدول پارامترهای کاغذی یا نقشه برق | قابل استفاده در صورت خرابی کامل برد ارتباطی درایو قدیمی | زمانبر، بسیار پرخطا و احتمال عدم تطابق پارامترهای مخفی |
گراف تحلیلی: ۶ گام اجرایی انتقال ایمن تنظیمات به اینورتر جدید
مراحل استاندارد مهندسی اتوماسیون جهت تعویض درایو و مهاجرت پارامترها بدون خطای عملیاتی:
- گام ۱ (تهیه بکآپ اولیه): قبل از دستکاری یا باز کردن درایو قدیمی، فایل کامل پارامترها را روی کیپد یا نرمافزار لپتاپ ذخیره کنید.
- گام ۲ (استخراج جدول پارامترهای نامی موتور): مقادیر ولتاژ، جریان، توان، فرکانس و دور نامی الکتروموتور متصل را بهصورت جداگانه یادداشت کنید.
- گام ۳ (بررسی ترمینالهای I/O و سیمبندی): نقشه ورودی/خروجیهای دیجیتال و آنالوگ درایو قدیمی را با کاتالوگ درایو جدید تطبیق دهید.
- گام ۴ (بارگذاری فایل تنظیمات روی درایو جدید): فایل بکآپ را از طریق نرمافزار یا کیپد منتقل کرده و هشدارها یا خطاهای احتمالی (Mismatched Parameters) را بررسی نمایید.
- گام ۵ (اجرای تست شناسایی موتور – Auto-tuning): بدون اتصال بار مکانیکی (در صورت امکان)، مد کنترل برداری را با شناساگر اتوماتیک درایو کالیبره کنید.
- گام ۶ (تست بیباری و زیر بار): درایو را ابتدا در فرکانسهای پایین بدون بار تست کرده و سپس زیر بار نامی جریان و گشتاور را پایش کنید.
نکات تجربی کارگاهی و مرجع خرید تجهیزات برق صنعتی
اگر درایو قدیمی از طریق پروتکلهای ارتباطی مانند Profibus یا Modbus RTU به PLC متصل بوده است، حتماً Node Address و Baud Rate درایو جدید را با شبکه مطابقت دهید تا ارتباط قطع نشود.
همواره فایل بکآپ نرمافزاری را به همراه یک نسخه چاپی از تغییرات پارامترهای اصلی در نقشه تابلو برق نگهداری کنید تا در مواقع اضطراری نیازی به خواندن درایو نباشد.
برای خرید انواع اینورترهای جدید صنعتی، پنلهای کنترلی، کارتهای شبکه و کابلهای ارتباطی با مشاوره کارشناسان ارشد.
◀
میتوانید به وبسایت تخصصی تجهیز بازاری مراجعه فرمایید.
قبل از روشن کردن درایو جدید، قطبیت و فازبندی ورودی و خروجی را مجدداً چک کنید. در برخی مدلهای جدید، چیدمان ترمینالهای U, V, W و مقاومت ترمز متفاوت از مدلهای قدیمی است.
سوالات متداول تکنسینهای برق و اتوماسیون صنعتی
۱. آیا میتوان فایل بکآپ یک برند را مستقیم روی برند دیگری ریخت؟
خیر، فایلهای بکآپ نرمافزاری کاملاً اختصاصی سازنده همان برند هستند. برای انتقال بین دو برند متفاوت (مثلاً زیمنس به ABB) باید پارامترها بهصورت دستی بر اساس کاربری و نقشه ترمینالها معادلسازی و وارد شوند.
۲. اگر اینورتر قدیمی کاملاً سوخته باشد و روشن نشود، چگونه بکآپ بگیریم؟
در صورتی که برد قدرت سوخته باشد اما برد کنترلی سالم باشد، میتوان ولتاژ ۲۴ ولت کمکی به برد کنترل اعمال کرده و فایل را استخراج نمود. در غیر این صورت باید از آخرین مستندات چاپی یا پروژه موجود در PLC استفاده کرد.
۳. چرا پس از انتقال پارامترها، موتور در جهت عکس میچرخد؟
تغییر جهت چرخش به دلیل تفاوت در توالی فازهای خروجی (U, V, W) یا تنظیمات نرمافزاری معکوسسازی فاز است. این مشکل با تعویض جای دو فاز خروجی یا تغییر پارامتر Direction در درایو حل میشود.
نتیجهگیری و جمعبندی مهندسی ادبینو
بکآپگیری منظم و تسلط بر روشهای انتقال تنظیمات درایوهای صنعتی، شرط اصلی نگهداری و تعمیرات پیشگیرانه (PM) در کارخانجات مدرن است. با ذخیرهسازی فایلهای نرمافزاری و رعایت گامهای نگاشت پارامترها، توقف خطوط تولید به حداقل رسیده و از بروز خسارات ناشی از تنظیمات اشتباه جلوگیری میشود.
