توضیح عمیق: کالبدشکافی متالورژیکی، تفاوت موجی و مکانیزمهای پیشرفته مولتیمتر

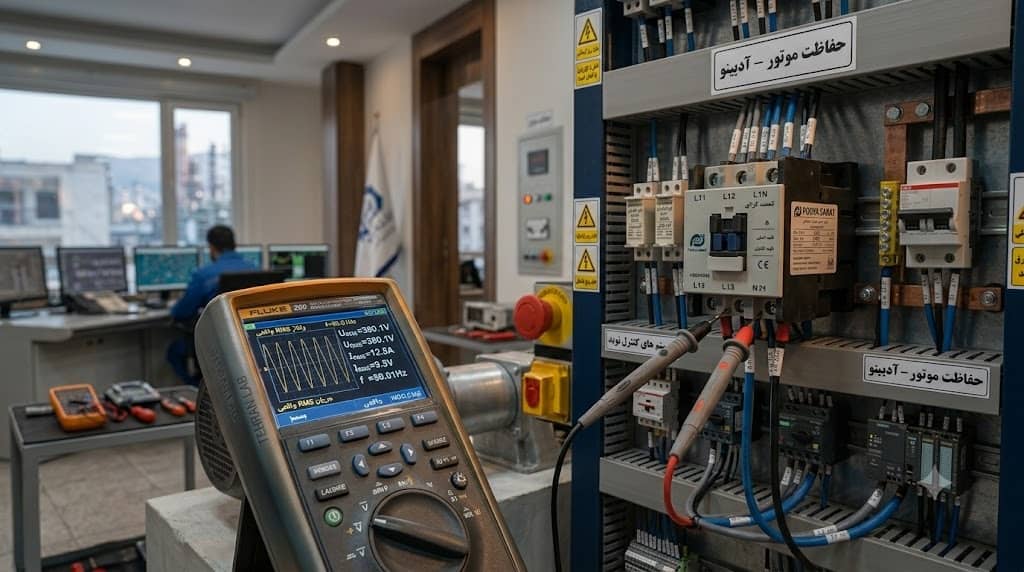

مولتیمترها در طول دهههای گذشته از ساختارهای عقربهای مغناطیسی به سمت پردازندههای دیجیتال با نرخ نمونهبرداری فوقالعاده بالا حرکت کردهاند. در مهندسی مدرن، درک ساختار داخلی و تفاوت در مدلهای پردازش سیگنال، مرز بین یک تکنسین تجربی و یک مهندس ارشد ابزار دقیق را مشخص میکند.
۱. مکانیزم پردازش سیگنال و اهمیت فناوری True RMS
یکی از چالشهای بزرگ در شبکه برق امروز، وجود هارمونیکها و موجهای غیرسینوسی ناشی از کارکرد اینورترها، درایوهای فرکانس متغیر (VFD) و منابع تغذیه سوئیچینگ است.
- مولتیمترهای میانگینگیر (Average Responding): این دستگاههای قدیمیتر، شکل موج ولتاژ متناوب را سینوسی کامل فرض کرده و مقدار میانگین را در ۱.۱۱ ضرب میکنند. در صورت وجود سیگنالهای مخدوش صنعتی، این مدلها دچار خطای فاحش (گاهی تا ۴۰ درصد) میشوند.
- مولتیمترهای True RMS: مدلهای پیشرفته با بهرهگیری از آیسیهای پردازش سیگنال اختصاصی، فرمول ریاضی ریشه میانگین مربعات را به صورت لحظهای روی شکل موج پیاده میکنند. این تجهیزات توانایی اندازهگیری دقیق انرژی حرارتی واقعی موجهای مربعی، دندانارهای و هارمونیکدار را دارند. اگر برای خطوط اتوماسیون خود نیاز به تامین سریع این تجهیزات پیشرفته دارید، بخش فروشگاه ای آی الکترونیک جدیدترین مدلهای کالیبرهشده را در اختیارتان میگذارد.
۲. کالبدشکافی انواع مولتی متر بر اساس ساختار ساختاری
به طور کلی تجهیزات سنجش کمیتهای الکتریکی به سه دسته اصلی تقسیم میشوند که هر کدام برای محیط کاری ویژهای فرموله شدهاند:
- مولتی متر آنالوگ (عقربهای): متکی بر گالوانومتر و انحراف عقربه مغناطیسی. اگرچه قدیمی هستند، اما برای رصد تغییرات لحظهای و روند صعودی یا نزولی سیگنالها کماکان محبوبیت دارند.
- مولتی متر دیجیتال (رومیزی و پرتابل): مجهز به مبدلهای آنالوگ به دیجیتال (ADC) و نمایشگرهای السیدی. این مدلها دقت عددی فوقالعاده بالا، کالیبراسیون ساده و امکاناتی مانند Auto-Range (انتخاب رنج خودکار) را ارائه میدهند.
- مولتی متر کلمپی (انبرکی): این تجهیزات با بهرهگیری از ترانسفورماتور جریان (CT) یا سنسور اثر هال در فکهای خود، اجازه میدهند جریانهای بسیار سنگین AC و DC را بدون نیاز به باز کردن کابل و قرار دادن مولتیمتر به صورت سری در مدار، به روش القای مغناطیسی اندازهگیری کنید.
جدول مقایسه: تفاوتهای بنیادی مولتیمترهای رومیزی، پرتابل و کلمپی
انتخاب تجهیز نامناسب در تست پروژهها میتواند منجر به سوختن فیوزهای داخلی دستگاه یا آسیب به کل بورد شود. جدول زیر مرزهای کاربردی این تجهیزات را روشن میسازد:
| شاخصهای فنی و کاربردی | مولتیمتر دیجیتال پرتابل (دستی) | کلمپمتر دیجیتال (انبرکی) | مولتیمتر رومیزی آزمایشگاهی |
|---|---|---|---|
| تمرکز و کاربرد اصلی | تست قطعات مینیاتوری، ولتاژهای دقیق کم و مقاومتها. | اندازهگیری جریانهای بالا در شمشها و کابلهای قطور بدون قطع مدار. | کالیبراسیون، تحقیق و توسعه (R&D) و بردهای فرکانس بالا با دقت میکرو. |
| حداکثر ظرفیت سنجش جریان | محدود (معمولاً تا ۱۰ یا نهایتاً ۲۰ آمپر به صورت لحظهای). | بسیار بالا (از ۴۰۰ تا فراتر از ۲۰۰۰ آمپر به صورت مداوم). | متوسط اما با پایداری زمانبندیشده طولانیمدت زیر بار. |
| دقت شمارش (Resolution/Digits) | متوسط (۳.۵ الی ۴.۵ رقم دیجیتال). | متوسط رو به پایین در جریانهای نشتی ریز. | فوقالعاده بالا (۵.۵ الی ۸.۵ رقم دیجیتال برای ثبت ریزترین تغییرات). |
| محیط کاری بهینه | محیطهای بیرونی، تعمیرات موبایل، لوازم خانگی و بوردهای صنعتی. | پستهای برق، تابلوهای توزیع اصلی کارخانجات و آسانسورها. | آزمایشگاههای استاندارد، خطوط تولید تجهیزات پزشکی و نظامی. |
گراف فرآیند: پروتکل استاندارد عیبیابی به کمک مولتیمتر و پیشگیری از سوختن قطعه
هنگامی که یک بورد الکترونیکی صنعتی دچار خاموشی شده و یا نیاز به تست سلامت قطعات پایهای دارید، پیروی از یک الگوریتم منظم مانع از آسیب به دستگاه و مولتیمتر میشود. این پروتکل، فرآیند استاندارد تست را نشان میدهد:
همواره پراب مشکی را در پورت COM قرار دهید. بر اساس کمیت مورد نظر، پراب قرمز را متصل کنید (پورت V/Ω برای ولتاژ و مقاومت، یا پورت 10A برای جریانهای بالا). سلکتور چرخشی را روی بالاترین حد حدس زده شده قرار دهید تا از اور-لود شدن ناگهانی مدار داخلی جلوگیری شود.
◀
تست ولتاژ ورودی بورد برای اطمینان از صحت تغذیه اصلی.
برای تست مقاومت، دیود یا تست بازر (بوق)، برق بورد را کاملاً قطع کنید! وجود ولتاژ در مدار حین تست مقاومت، فیوز محافظتی مولتیمتر را فوراً خواهد سوزاند. قبل از اتصال پرابها به دو سر خازنهای الکترولیتی بزرگ، حتماً آنها را با مقاومت تخلیه (Discharge) کنید.
◀
در صورت بروز خرابی در تجهیزات اندازهگیری صنعتی، از خدمات تخصصی آلان تعمیر جهت کالیبراسیون و اورهال قطعات بهره ببرید.
برای سنجش جریان خط، مولتیمتر را به صورت سری (و نه موازی!) در مسیر فاز قرار دهید. دستگاه را روشن کرده و مقدار عددی ثابت شده روی مانیتور را بخوانید. در صورتی که کارفرما نیاز به دیتالاگر دارد، کلید Hold را فشرده یا داده را از طریق بلوتوث به اپلیکیشن مرجع منتقل کنید.
◀
ثبت نهایی پارامترها در چکلیست نگهداری و راهاندازی دوباره سیستم الکتریکی.
سوالات متداول کاربران درباره عیبیابی و کالیبراسیون مولتی متر
۱. کدهای حفاظتی CAT III و CAT IV روی بدنه مولتیمتر به چه معناست؟
این کدهای استاندارد (Measurement Category) سطح ایمنی عایقی دستگاه را در برابر گذراهای ولتاژ و جرقههای سهمگین شبکه نشان میدهند. تجهیزات با استاندارد CAT III برای تست تابلوهای توزیع داخلی ساختمان طراحی شدهاند، در حالی که دستهبندی CAT IV بالاترین سطح ایمنی را داشته و برای ورودیهای اصلی برق شهری، کنتورهای مادر و کابلهای بیرونی زیرزمینی مناسب است.
۲. چرا مولتیمتر من در حالت تست بازر (بوق) یا مقاومت، مقدار اشتباه نشان میدهد؟
این پدیده سه علت رایج دارد: اول، باتری داخلی مولتیمتر ضعیف شده است که مستقیماً روی مرجع ولتاژ داخلی مبدل ADC اثر منفی میگذارد. دوم، پرابهای شما در محل اتصال دچار قطعی ریز یا جرمگرفتگی شدهاند. سوم، قطعه مورد نظر را روی بورد تست کردهاید و مسیرهای موازی روی مدار چاپی، مقاومت معادل کل را تغییر دادهاند؛ قطعه حتماً باید یک پایه آزاد داشته باشد.
۳. تفاوت رنج خودکار (Auto-Range) با رنج دستی (Manual) در چیست؟
در مدلهای دستی، تکنسین باید حدود کمیت را حدس زده و سلکتور را روی پله مشخصی (مثلاً ۲۰۰ ولت یا ۶۰۰ ولت) بگذارد. در مدلهای اتورنج، پردازنده داخلی به طور خودکار سطح سیگنال ورودی را سنس کرده، بهترین اعشار و مقیاس را روی نمایشگر تنظیم میکند که این امر سرعت کار عیبیابی را فوقالعاده بالا میبرد.
نتیجهگیری و راهنمای تامین تجهیزات ابزار دقیق از بازارگاه اَدبینو
مولتیمترها چه در لایه تستهای مینیاتوری آزمایشگاهی و چه در ابعاد کلمپمترهای سنگین پستهای انتقال قدرت، دست راست مهندسان و تکنسینهای حوزه برق و الکترونیک به شمار میروند. انتخاب یک مولتیمتر مهندسی کارآمد مستلزم شناخت دقیق نیازها، برخورداری از استانداردهای حفاظتی CAT، دقت نمایشگر و مجهز بودن به تکنولوژی سنجش True RMS است.
