توضیح عمیق: کالبدشکافی ساختار داخلی، امپدانس ورودی و عملکرد ولتمتر
سنجش اختلاف پتانسیل الکتریکی بدون تاثیرگذاری بر رفتار طبیعی مدار، یکی از بزرگترین چالشهای مهندسی ابزار دقیق است. یک ولتمتر استاندارد باید به گونهای طراحی شود که جریان ناچیزی را از مدار موازی خود عبور دهد تا ولتاژ واقعی افت نکند.
۱. مفهوم مقاومت داخلی (امپدانس) و مکانیزم سنجش ولتاژ
قانون طلایی در طراحی ولتمترها این است: مقاومت داخلی یک ولتمتر ایدهآل باید بینهایت باشد.
- ولتمترهای آنالوگ (عقربهای): این تجهیزات متکی بر گالوانومتر و گشتاور ناشی از میدان مغناطیسی هستند. برای اینکه ولتمتر بتواند ولتاژهای بالا را تحمل کند، یک مقاومت بسیار بزرگ (Multiplier) به صورت سری با سیمپیچ کوچک گالوانومتر قرار میگیرد. مقاومت داخلی این مدلها بر اساس اهم بر ولتاژ (Ω/V) بیان میشود و برای مدارهای حساس الکترونیکی مقداری بارگذاری ایجاد میکند.
- ولتمترهای دیجیتال (DVM): مدلهای مدرن از مبدلهای آنالوگ به دیجیتال (ADC) فوقالعاده پیشرفته بهره میبرند. امپدانس ورودی این دستگاهها معمولاً در سطح ثابت ۱۰ مگااهم (10MΩ) یا بیشتر فیکس شده است. این مقاومت ورودی بسیار بالا تضمین میکند که ولتمتر تقریباً هیچ جریانی از مدار دریافت نکرده و دقیقترین ولتاژ ممکن را ثبت میکند. اگر برای خطوط اتوماسیون یا بردهای خود نیاز به تامین قطعات مرجع دارید، فروشگاه ای آی الکترونیک جدیدترین ابزارهای کالیبرهشده را در اختیارتان میگذارد.
۲. کالبدشکافی انواع ولت متر بر اساس ساختار ساختاری و نصب
تجهیزات سنجش ولتاژ بر اساس محیط کاربری و الزامات فنی به سه دسته اصلی تقسیم میشوند:

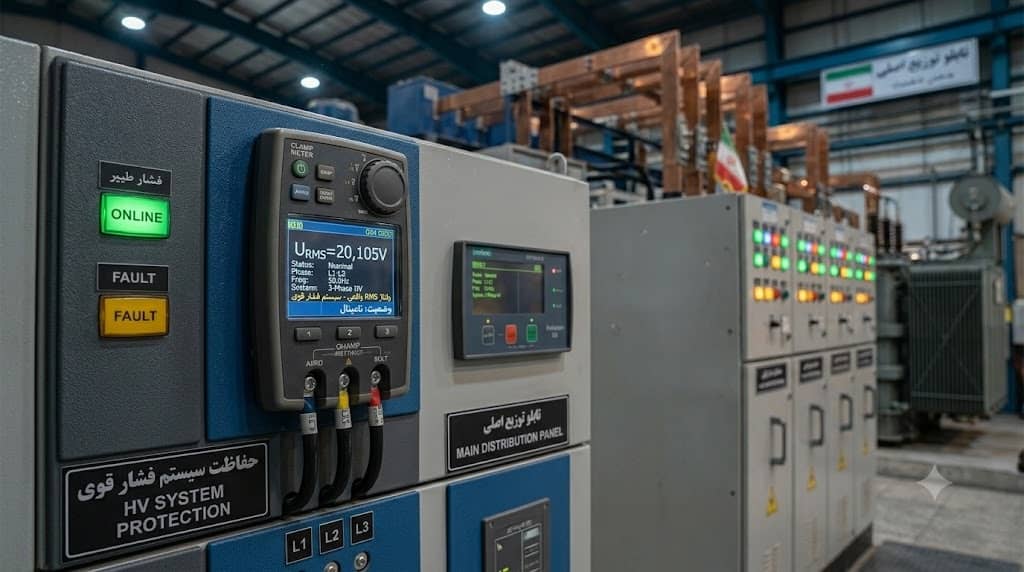

- ولت متر تابلویی (Panel Meter): این ولتمترها به صورت دائم روی فریم یا درب تابلو برقهای اصلی و فرعی نصب میشوند. امروزه مدلهای سیگنالی دیجیتالی که همزمان ولتاژ و فرکانس را نمایش میدهند، به دلیل حجم کم و قیمت مناسب بسیار محبوب شدهاند.
- ولت متر پرتابل (دستگاهی): این ساختار به صورت پیشفرض در تمام مولتیمترهای پرتابل وجود دارد و تکنسینها به کمک پرابهای عایقشده، ولتاژ نقاط مختلف مدار را به صورت لحظهای رصد میکنند.
- ولت مترهای آزمایشگاهی (رومیزی): ابزارهای بسیار دقیقی با رزولوشن نمایشگر بالا هستند که در مراکز کالیبراسیون و واحدهای R&D برای ثبت تغییرات میلیولت و میکروولت استفاده میشوند.
جدول مقایسه: تفاوتهای بنیادی ولتمترهای آنالوگ، دیجیتال تابلویی و آزمایشگاهی
اشتباه در انتخاب سطح ولتمتر یا نادیده گرفتن کدهای حفاظتی CAT در محیطهای صنعتی، میتواند به انفجار تجهیز و آسیب جانی اپراتور منجر شود. جدول زیر مرزهای فنی این ابزارها را مشخص میکند:
| شاخصهای فنی و کاربردی | ولتمتر دیجیتال تابلویی | ولتمتر پرتابل صنعتی | ولتمتر آنالوگ (عقربهای) |
|---|---|---|---|
| مقاومت داخلی (امپدانس ورودی) | بالا (معمولاً بین ۱ تا ۵ مگااهم). | بسیار بالا (ثابت روی ۱۰ مگااهم یا بیشتر). | متغیر و وابسته به رنج انتخاب شده (پایینتر از دیجیتال). |
| منبع تغذیه جانبی (باطری) | نیاز دارد (از ولتاژ خود خط یا تغذیه مجزا). | نیاز به باطری داخلی دارد. | کاملاً بینیاز از باطری (تغذیه از انرژی خود سیگنال). |
| پاسخ به تغییرات سریع سیگنال | دارای تاخیر ناچیز ناشی از نرخ نمونهبرداری ADC. | مناسب؛ مجهز به قابلیت بارگراف دیجیتال. | فوقالعاده عالی؛ نوسانات و ریپل ولتاژ با حرکت عقربه کاملاً مشهود است. |
| دقت و خوانایی (Accuracy) | بالا؛ بدون خطای دید اپراتور با کالیبراسیون پایدار. | بسیار بالا؛ نمایش با اعشار دقیق در رنجهای مختلف. | متوسط؛ احتمال خطای پارالکس (خطای زاویه دید اپراتور). |
گراف فرآیند: پروتکل استاندارد تست ولتاژ مدار و اصول اتصال امن ولتمتر
اتصال اشتباه تجهیزات اندازهگیری یکی از عوامل اصلی آسیب به بردهای صنعتی و سوختن خود دستگاه است. برخلاف آمپرمتر، ولتمتر تحت هیچ شرایطی نباید به صورت سری در مدار قرار گیرد. این پروتکل، فرآیند گامبهگام سنجش ولتاژ را نشان میدهد:
پراب مشکی را در پورت COM و پراب قرمز را در پورت V قرار دهید. ماهیت ولتاژ مدار را مشخص کنید؛ اگر ولتاژ متناوب شهری است سلکتور را روی ACV (~V) و اگر ولتاژ باطری یا خروجی سوئیچینگ است روی DCV (⎓V) تنظیم کنید. رنج دستگاه را روی بالاترین مقدار تنظیم کنید.
◀
بررسی ظاهری عایق پرابها جهت جلوگیری از برقگرفتگی تکنسین.
ولتمتر را کاملاً به صورت موازی (Parallel) به دو نقطهای که قصد سنجش اختلاف پتانسیل آنها را دارید متصل کنید. مدار باید روشن و تحت ولتاژ باشد. هرگز مدار را قطع نکنید؛ چرا که ولتمتر برای کارکرد نیاز دارد دو پتانسیل مختلف را به صورت همزمان لمس کند.
◀
در صورت خرابی سیستمهای الکتریکی یا یوپیاس، از خدمات تخصصی آلان تعمیر جهت اورهال و کالیبراسیون بهره ببرید.
مقدار نمایش داده شده روی نمایشگر را قرائت کنید. در صورتی که ولتاژ شبکه دچار نوسان شدید (Sag or Swell) است، از قابلیت Min/Max برای ثبت کمترین و بیشترین مقدار ولتاژ در یک بازه زمانی مشخص استفاده کنید تا رفتار هارمونیکی سیستم مشخص شود.
◀
ثبت نهایی مقادیر در چکلیست پایش دورهای و تحویل گزارش به واحد نگهداری.
سوالات متداول کاربران درباره عیبیابی، کالیبراسیون و عملکرد ولت متر
۱. اگر ولتمتر را به اشتباه به صورت سری در مدار ببندیم چه اتفاقی میافتد؟
از آنجا که ولتمتر دارای مقاومت داخلی بسیار بالایی (در حد مگااهم) است، اگر آن را به صورت سری در مسیر مدار قرار دهید، مانند یک کلید باز عمل کرده و مانع از عبور جریان در مدار میشود. در این حالت مدار عملاً خاموش شده و دستگاه آسیب نمیبیند، بلکه فقط ولتاژ منبع را روی نمایشگر خود نشان میدهد. این دقیقاً برعکس آمپرمتر است که موازی بستن آن باعث انفجار میشود.
۲. مفهوم اثر بارگذاری (Loading Effect) در ولتمترها چیست؟
هنگامی که یک ولتمتر را با یک مقاومت در مدار موازی میکنید، مقاومت معادل آن بخش از مدار کاهش مییابد. اگر مقاومت داخلی ولتمتر به اندازه کافی بزرگ نباشد (مانند برخی مدلهای آنالوگ قدیمی)، جریانی را از مدار میکشد که باعث میشود ولتاژ نشان داده شده کمتر از ولتاژ واقعی مدار در حالت عادی باشد. به این پدیده اثر بارگذاری میگویند.
۳. چرا ولتمتر دیجیتال من قبل از اتصال پرابها به مدار، اعدادی نوسانی و سرگردان را نشان میدهد؟
این پدیده به دلیل امپدانس یا مقاومت ورودی فوقالعاده بالای (10MΩ) ولتمترهای دیجیتال است. پرابهای دستگاه در هوا مانند آنتن عمل کرده و نویزهای الکترومغناطیسی محیط، امواج وایفای و الکتریسیته ساکن اطراف را جذب میکنند. به محض اینکه پرابها را به دو نقطه از مدار متصل کنید، این اعداد سرگردان حذف شده و ولتاژ واقعی مدار نشان داده میشود.
نتیجهگیری و راهنمای تامین انواع ولتمتر صنعتی از بازارگاه اَدبینو
ولتمترها چه به صورت ابزارهای کوچک سیگنالی روی درب تابلوهای توزیع و چه به صورت پکیجهای مالتیفانکشن آزمایشگاهی، زیربنای اصلی مانیتورینگ پارامترهای کیفی توان الکتریکی هستند. انتخاب یک ولتمتر صنعتی کارآمد نیازمند توجه ویژه به امپدانس ورودی، استانداردهای عایقی CAT، مقاومت بدنه در برابر ضربه و قابلیت سنجش تغییرات فرکانسی است.
پلتفرم تخصصی اَدبینو به عنوان بزرگترین اکوسیستم دیجیتال و بازارگاه زنجیره تامین تجهیزات برق و الکترونیک در ایران، بستری کاملاً مهندسی فراهم کرده است تا شما بتوانید دیتای فنی، کاتالوگهای تخصصی و قیمت بهروز انواع ولتمترهای تابلویی، رومیزی و پرتابل را از برندهای پیشرو جهانی (نظیر فلوک، هیوکی، کیوریتسو و زیمنس) بررسی و مقایسه کنید. با ارتباط مستقیم و بیواسطه با تامینکنندگان معتبر و دستاول لاله زار تهران در اَدبینو، خریدی مطمئن، بهینه و با تضمین اصالت کالا را تجربه کنید.
