توضیح عمیق: کالبدشکافی ساختار داخلی، انواع توان و عملکرد واتمترها
سنجش توان الکتریکی پیچیدگی فیزیکی بیشتری نسبت به تککمیتها دارد. از آنجا که توان اکتیو حاصلضرب لحظهای ولتاژ در جریان در کسینوس زاویه اختلاف فاز است، یک واتمتر باید دو سنسور یا دو مسیر مجزا برای دریافت این پارامترها داشته باشد.
۱. مفهوم توانهای سهگانه و مکانیزم سنجش واتمتر
در سیستمهای متناوب (AC)، توان به سه دسته اکتیو (مفید)، راکتیو (غیرمفید/مغناطیسکننده) و ظاهری (کل) تقسیم میشود. واتمترها دقیقاً توان اکتیو را هدف قرار میدهند:
- واتمترهای الکترودینامیکی (آنالوگ): ساختار سنتی این دستگاهها از دو کویل یا سیمپیچ تشکیل شده است. سیمپیچ ثابت (Current Coil) که مقاومت کمی دارد و به صورت سری در مدار قرار میگیرد تا جریان را عبور دهد، و سیمپیچ متحرک (Potential Coil) که مقاومت بسیار بالایی دارد و به صورت موازی به دو سر مدار متصل میشود تا ولتاژ را سنس کند. گشتاور ایجاد شده روی عقربه، مستقیماً متناسب با حاصلضرب ولتاژ، جریان و کسینوس فی است.
- واتمترهای دیجیتال و پاور آنالایزرها: این تجهیزات مدرن با استفاده از سنسورهای جریان (CT داخلی یا بیرونی) و تقسیمکنندههای ولتاژ بسیار دقیق، موجهای آنالوگ را به صورت لحظهای نمونهبرداری میکنند. پردازنده میکروکنترلری داخلی با ضرب سیگنالها در فرکانسهای بالا، توان اکتیو، راکتیو، ظاهری و حتی هارمونیکهای شبکه را به صورت همزمان محاسبه میکند. اگر برای خطوط اتوماسیون خود نیاز به تامین تجهیزات مدرن ابزار دقیق دارید، فروشگاه ای آی الکترونیک جدیدترین مدلهای کالیبرهشده را در اختیارتان میگذارد.
۲. کالبدشکافی انواع وات متر بر اساس فاز و مهندسی نصب
تجهیزات سنجش توان متناسب با سیستم شبکه و نحوه پایش به چند دسته کلیدی تقسیم میشوند:
- وات متر تک فاز: برای مصارف خانگی، کارگاههای کوچک و خطوطی که بار متوازن دارند استفاده میشود و سادهترین ساختار سیمکشی (معمولاً ۴ ترمیناله) را دارد.
- وات متر سه فاز: در شبکه برق صنعتی و برای پایش موتورهای سه فاز سهمگین کاربرد دارد. این مدلها بر اساس روشهای مهندسی نظیر “روش دو واتمتری” (قضیه بلوندل) یا سه واتمتری طراحی میشوند تا بارهای نامتعادل را نیز با دقت کامل بسنجند.

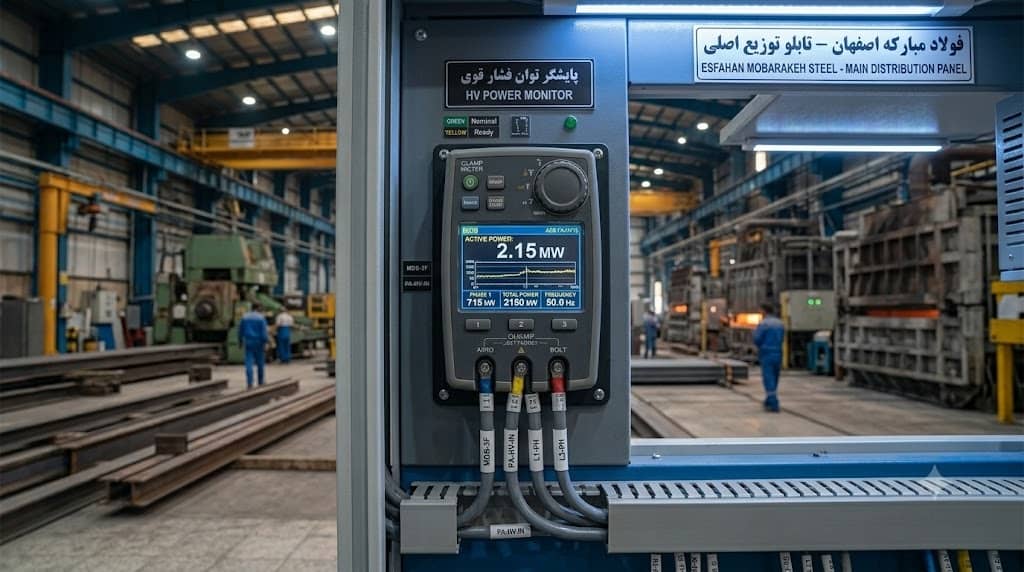

- پاور آنالایزرهای تابلویی و پرتابل: نسل فوق پیشرفته واتمترها هستند که علاوه بر توان، تمام پارامترهای کیفی توان (Power Quality) را ثبت، ذخیره و از طریق پروتکلهای صنعتی مانند Modbus یا شبکه به سیستمهای مانیتورینگ مرکزی مخابره میکنند.
جدول مقایسه: تفاوتهای بنیادی واتمترهای الکترودینامیکی، دیجیتال تابلویی و پاور آنالایزرها
اشتباه در انتخاب نوع واتمتر یا اتصال نادرست ترمینالهای جریان و ولتاژ، فوراً به سوختن کویلهای داخلی یا ایجاد آرک در تابلو میانجامد. جدول زیر مرزهای کاربردی این تجهیزات را برای طراحان تابلو و تکنسینها مشخص میسازد:
| شاخصهای فنی و عملیاتی | واتمتر آنالوگ (الکترودینامیکی) | واتمتر دیجیتال تابلویی | پاور آنالایزر پرتابل صنعتی |
|---|---|---|---|
| تعداد پارامترهای قابل اندازهگیری | فقط توان اکتیو (یا فقط راکتیو در مدلهای وارمتر). | توان اکتیو، راکتیو، ولتاژ، جریان و ضریب توان. | کامل؛ تمام توانها، انرژی مصرفی (kWh)، THD هارمونیکها و ریپل. |
| مکانیسم سنس جریان الکتریکی | سری مستقیم در مدار (محدودیت شدید آمپراژ بدون CT). | اتصال به خروجی ترانس جریان (CT) تابلو برق. | کلمپهای انعطافپذیر (روگوفسکی) یا کلمپهای جریان انبرکی سخت. |
| نیاز به منبع تغذیه مجزا | خیر؛ کاملاً خودتغذیه از طریق ولتاژ خط تحت تست. | بله؛ معمولاً دارای ترمینال تغذیه کمکی (Auxiliary Power). | بله؛ مجهز به باطریهای قابل شارژ لیتیمی داخلی. |
| قابلیت دیتالاگر و ذخیرهسازی | ندارد؛ فقط نمایش لحظهای بر روی صفحه مدرج. | محدود؛ ارتباط از طریق پورت RS485 به شبکه مودباس. | فوقالعاده عالی؛ دارای حافظه داخلی و کارت حافظه برای ثبت لاگ ماهانه. |
گراف فرآیند: پروتکل استاندارد سیمکشی و راهاندازی واتمتر تکفاز صنعتی
بزرگترین اشتباه تکنسینها در راهاندازی واتمترها، جابهجا بستن ترمینالهای کویل جریان و ولتاژ است. از آنجا که سیمپیچ جریان مقاومت بسیار کمی دارد، موازی بستن آن با فاز و نول باعث اتصال کوتاه شدید و انفجار دستگاه میشود. این پروتکل، نحوه اتصال استاندارد یک واتمتر ۴ ترمیناله را نشان میدهد:
قبل از هرگونه تماس، کلید مینیاتوری اصلی بالادست را قطع کنید. نقشه فنی روی بدنه واتمتر را بررسی کنید. معمولاً ترمینالهای ۱ و ۳ مربوط به سیمپیچ جریان (ورودی و خروجی فاز) و ترمینالهای ۲ و ۴ مربوط به سیمپیچ ولتاژ (اتصال فاز و نول برای اندازه گیری اختلاف پتانسیل) هستند.
◀
تست عدم وجود ولتاژ بر روی شمشها با استفاده از فازمتر یا ولتمتر کالیبره.
سیم فاز ورودی شبکه را به ترمینال ۱ (ورودی کویل جریان) وصل کنید. از ترمینال ۳ یک خروجی گرفته و به فاز مصرفکننده (بار) متصل نمایید. اکنون برای فعالسازی بخش ولتاژ، ترمینال ۲ را به همان فاز ورودی متصل کرده و ترمینال ۴ را مستقیماً به نول شبکه مشترک کنید. اتصالات ترمینالها را کاملاً محکم کنید تا از داغ شدن و آرک زدن جلوگیری شود.
◀
در صورت بروز اتصال کوتاه یا آسیب به سیستمهای ابزار دقیق، از خدمات تخصصی آلان تعمیر جهت اورهال و بازسازی تجهیزات بهره ببرید.
کلید اصلی را وصل کرده و مصرفکننده را روشن کنید. مقدار توان اکتیو را بر روی مانیتور قرائت کنید. در مدلهای دیجیتال، عدد ضریب توان (Power Factor) را رصد کنید؛ اگر این عدد زیر ۰.۸۵ باشد، نشاندهنده بار راکتیو شدید و نیاز مدار به وارد مدار کردن بانک خازنی مناسب است.
◀
ثبت نهایی توان مصرفی در فرمهای ممیزی انرژی کارگاه و بهینهسازی بار.
سوالات متداول کاربران درباره عملکرد، کالیبراسیون و خطاهای رایج وات متر
۱. چرا عقربه یک واتمتر آنالوگ گاهی به صورت معکوس (به سمت چپ صفر) حرکت میکند؟
این پدیده به دلیل اشتباه در پلاریته یا جهت جریان ورودی به یکی از سیمپیچها اتفاق میافتد. اگر سیمپیچ جریان یا سیمپیچ ولتاژ به صورت معکوس سربندی شده باشند، گشتاور مغناطیسی ایجاد شده جهت عکس به خود میگیرد و عقربه را به عقب میراند. برای رفع این مشکل، کافی است جهت اتصالات یکی از کویلها (ترجیحاً کویل ولتاژ) را روی ترمینالها جابهجا کنید.
۲. تفاوت اصلی واتمتر با کنتور برق (انرژیمتر) در چیست؟
واتمتر یک تجهیز سنجش لحظهای است و میزان توان مصرفی مدار را در همان ثانیه بر حسب وات نشان میدهد. اما کنتور برق یا انرژیمتر، یک دستگاه انتگرالگیر زمان است که میزان توان مصرفی را در طول زمان ضرب و محاسبه کرده و انرژی مصرفشده کل را بر حسب کیلووات ساعت (kWh) ثبت میکند؛ یعنی کنتور، مجموع اطلاعات واتمتر در طول زمان است.
۳. چرا در مدارهای صنعتی دارای اینورتر و درایو (VFD)، واتمترهای معمولی مقدار اشتباه نشان میدهند؟
اینورترها و تجهیزات کلیدزنی سریع سوئیچینگ، هارمونیکهای شدیدی در شبکه ایجاد میکنند که شکل موج سینوسی ولتاژ و جریان را کاملاً مخدوش و دندانارهای میکند. واتمترهای معمولی دیجیتال یا آنالوگ برای فرکانس سینوسی خالص ۵۰ هرتز طراحی شدهاند و در حضور هارمونیکها دچار خطای فاحش میشوند. در این محیطها حتماً باید از پاور آنالایزرهای مجهز به تکنولوژی True RMS با پهنای باند فرکانسی بالا استفاده شود.
نتیجهگیری و راهنمای خرید و تامین انواع واتمتر از بازارگاه اَدبینو
واتمترها و پاور آنالایزرها، مغز متفکر فرآیندهای مدیریت مصرف انرژی و پایش کیفیت توان در صنایع مدرن به شمار میروند. مجهز بودن به این تجهیزات نه تنها مانع از تحمیل جریمههای سنگین مصرف راکتیو از سوی شرکت برق میشود، بلکه هرگونه رفتار غیرعادی و اورلودهای پنهان در ماشینآلات صنعتی را پیش از وقوع خرابیهای بزرگ آشکار میسازد. انتخاب یک واتمتر کارآمد مستلزم شناخت فازهای خط (تک فاز یا سه فاز)، نوع بارهای شبکه (متعادل یا نامتعادل)، هارمونیکهای محیط و نیاز به پروتکلهای شبکهای صنعتی است.
پلتفرم تخصصی اَدبینو به عنوان بزرگترین اکوسیستم دیجیتال و بازارگاه زنجیره تامین تجهیزات برق و الکترونیک در ایران، این فضا را ایجاد کرده است تا مهندسان، تابلوسازان و مدیران کارخانجات بتوانند دیتای فنی، مشخصات ساختاری و قیمت بهروز انواع واتمترهای تابلویی، رومیزی و پاور آنالایزرهای پیشرفته را از برندهای تراز اول جهانی (همچون فلوک، زیمنس، چنت و هیوکی) بررسی و با یکدیگر مقایسه کنند. شما میتوانید بدون واسطه با تامینکنندگان دستاول بازار لاله زار تهران ارتباط برقرار کرده و تجهیزات ابزار دقیق خود را با تضمین اصالت کالا از بازارگاه اَدبینو تهیه فرمایید.
