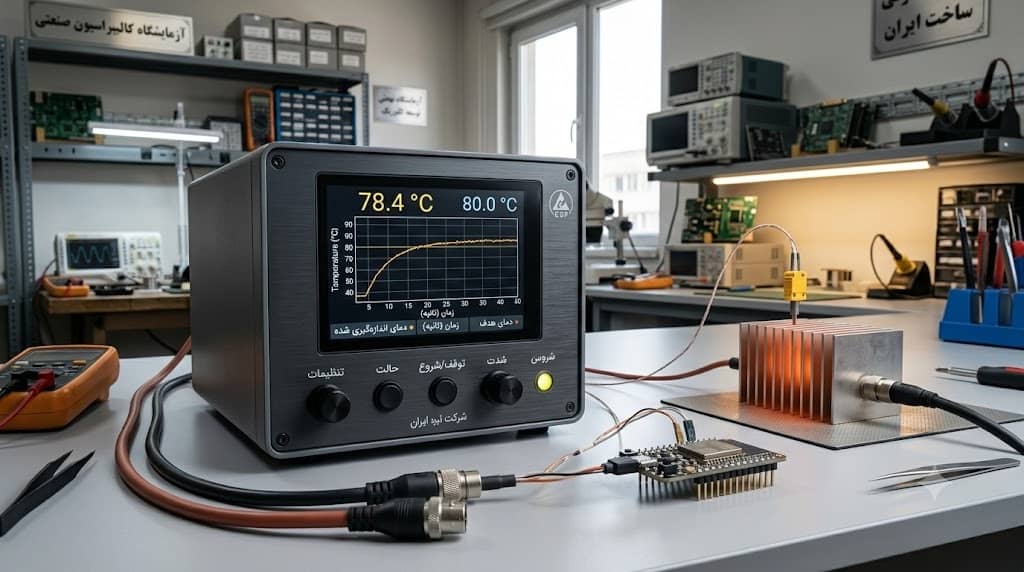

راهنمای جامع دیمر المنت حرارتی؛ از انواع صنعتی تا اتوماسیون هوشمند با ESP32

المنت‌های حرارتی قلب تپنده بسیاری از تجهیزات صنعتی، کوره‌ها، دستگاه‌های تزریق پلاستیک و حتی هیترهای خانگی هستند. اما سازوکار کنترل دما در این تجهیزات چالش بزرگی است. روشن و خاموش کردن مداوم المنت با کنتاکتور یا رله‌های معمولی، علاوه بر کاهش شدید طول عمر المنت، باعث نوسان شدید دما می‌شود. راهکار اصولی برای حل این مشکل، استفاده از دیمر المنت حرارتی است.

در این مقاله تخصصی از ادبینو، قصد داریم به طور کامل به بررسی انواع دیمرهای صنعتی، نحوه عملکرد آن‌ها، روش‌های کنترل توان و در نهایت، آموزش مانیتورینگ و اتوماسیون هوشمند دیمر با استفاده از میکروکنترلر قدرتمند ESP32-C3 بپردازیم.

دیمر المنت حرارتی چیست و چگونه کار می‌کند؟

دیمر (Dimmer) وسیله‌ای است که برای کنترل توان الکتریکی اعمال شده به یک مصرف‌کننده (مانند لامپ یا المنت) استفاده می‌شود. برخلاف ترموستات‌های On/Off قدیمی، دیمر میزان موج سینوسی برق ورودی را برش می‌دهد تا ولتاژ مؤثر (RMS) خروجی کاهش یا افزایش یابد. با کاهش ولتاژ و جریان, توان خروجی المنت دقیقاً متناسب با نیاز سیستم تنظیم می‌شود.

تفاوت دیمر روشنایی با دیمر صنعتی المنت

بسیاری از تکنسین‌های تازه‌کار مرتکب این اشتباه می‌شوند که از دیمرهای معمولی روشنایی برای المنت استفاده می‌کنند. این کار به شدت خطرناک است. المنت‌ها بارهای مقاومتی (Resistive) با جریان‌کشی بالا هستند. دیمرهای روشنایی تحمل جریان‌های لحظه‌ای و دائم بالا را ندارند و به سرعت دچار سوختگی مکرر تریاک (TRIAC) یا آتش‌سوزی می‌شوند. دیمر المنت حرارتی صنعتی باید مجهز به هیت‌سینک‌های بزرگ، فن خنک‌کننده و قطعات قدرت صنعتی (مثل دوبل تریستور یا SSRهای آنالوگ) باشد.

انواع دیمرهای صنعتی برای کنترل المنت

برای مدیریت توان المنت‌های حرارتی، سه فناوری عمده در بازار برق و اتوماسیون وجود دارد:

• ۱. دیمرهای آنالوگ ولومی (با کنترل فاز): این دیمرها ساده‌ترین نوع هستند که با یک ولوم‌پتاسیومتر دستی، زاویه آتش تریستور یا تریاک را تغییر می‌دهند.مزایا: قیمت ارزان، راه‌اندازی سریع بدون نیاز به برنامه نویسی.معایب: عدم امکان اتصال مستقیم به پی‌ال‌سی (PLC) یا میکروکنترلر برای اتوماسیون.
• ۲. رله‌های حالت جامد آنالوگ (SSRs با ورودی ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت): این تجهیزات که به SSR آنالوگ یا پاور رگولاتور معروف هستند، خروجی را بر اساس یک سیگنال استاندارد صنعتی کنترل می‌کنند. اگر به ورودی آن‌ها ۴ میلی‌آمپر بدهید خروجی صفر است و اگر ۲۰ میلی‌آمپر بدهید، ۱۰۰٪ توان را به المنت منتقل می‌کنند. این قطعات بهترین گزینه برای اتصال به سیستم‌های کنترلی PID هستند.
• ۳. دیمرهای دیجیتال تحت شبکه (Modbus/Standard Protocols): این دیمرها دارای نمایشگر، منوی تنظیمات و پورت‌های ارتباطی مانند RS485 هستند و اطلاعات دقیق جریان، ولتاژ و دمای المنت را به اتاق کنترل مخابره می‌کنند.

آموزش اتوماسیون و کنترل دیمر با میکروکنترلر ESP32-C3

با رشد اینترنت اشیاء (IoT) و نیاز به مانیتورینگ از راه دور کوره‌ها و هیترهای صنعتی، استفاده از میکروکنترلرهای قدرتمند و اقتصادی نظیر ESP32-C3 جایگاه ویژه‌ای پیدا کرده است. این میکروکنترلر با دارا بودن وای‌فای (Wi-Fi) و بلوتوث داخلی، گزینه‌ای بی‌نظیر برای پایش هوشمند است.

چالش اصلی: نویز و قطع و وصل شدن (Connecting and Disconnecting)

یکی از مشکلات رایج مهندسان هنگام راه‌اندازی ماژول‌های دیمر در کنار میکروکنترلرهای وای‌فای دار نظیر ESP32، پدیده قطع و وصل شدن مکرر ارتباط (Connecting and Disconnecting) است. این مشکل دو علت اصلی دارد:

1. نویز شدید سوئیچینگ خروجی دیمر: برش موج سینوسی برق شهر نویز شدید فرکانسی (EMI) ایجاد می‌کند که روی آنتن وای‌فای ESP32 اثر گذاشته و آن را از شبکه قطع می‌کند.
2. افت ولتاژ تغذیه: المنت‌ها جریان بالایی می‌کشند؛ اگر منبع تغذیه ۵ ولت یا ۳.۳ ولت میکروکنترلر از گرید صنعتی نباشد، سوئیچینگ المنت باعث افت ولتاژ لحظه‌ای و ریست شدن مداوم ESP32 می‌شود.

راهکارهای رفع نویز و پایداری ESP32-C3 در محیط‌های صنعتی:

• استفاده از اپتوکوپلر (Optocoupler): همیشه مدار فرمان میکروکنترلر را به وسیله اپتوکوپلرها از مدار قدرت دیمر کاملاً ایزوله کنید.
• فیلتر اسنابر و هسته فریت: یک فیلتر RC (اسنابر) موازی با خروجی دیمر قرار دهید و سیم‌های تغذیه میکروکنترلر را از داخل یک هسته فریت (Ferrite Bead) عبور دهید.
• جداسازی منبع تغذیه: به هیچ وجه تغذیه بخش الکترونیک کم‌طلب را از ترانسفورماتور یا خطوط تغذیه مشترک با المنت و دیمر نگیرید.

بخوانید، راهنمای جامع ماژول ESP32: انقلاب در پروژه‌های اینترنت اشیاء (IoT)

روش سیم‌کشی و الگوریتم کنترل دیمر دیجیتال

برای کنترل توان المنت از طریق ESP32-C3، شما به یک مدار Zero-Crossing Detection (تشخیص عبور از صفر) نیاز دارید.

1. تشخیص عبور از صفر: هر زمان که موج سینوسی برق شهر به ولتاژ صفر می‌رسد، مدار یک پالس به میکروکنترلر می‌فرستد.
2. ایجاد تاخیر: میکروکنترلر بر اساس دمای مورد نیاز (مثلاً خروجی یک فرمول PID)، یک تاخیر زمانی بین ۰ تا ۱۰ میلی‌ثانیه ایجاد می‌کند.
3. پالس آتش: پس از پایان زمان تاخیر، ESP32 یک پالس به گیت تریستور فرستاده و المنت روشن می‌شود. هرچه تاخیر بیشتر باشد، توان المنت کمتر خواهد بود.

جدول مقایسه روش‌های کنترل دمای المنت

سوالات متداول کاربران (FAQ)

۱. آیا می‌توان از دیمر المنت برای کنترل دور موتور استفاده کرد؟

خیر؛ دیمرهای المنت برای بارهای مقاومتی طراحی شده‌اند. موتورهای الکتریکی بارهای سلفی (Inductive) هستند و در لحظه قطع و وصل ولتاژ، ولتاژهای القایی شدیدی تولید می‌کنند که دیمر المنت را در چند ثانیه می‌سوزاند. برای موتورها باید از VFD (اینورتر) یا دیمرهای مخصوص بارهای سلفی استفاده کرد.

۲. چرا دیمر المنت حرارتی من به شدت داغ می‌شود؟

داغ شدن تریستور یا تریاک تا حدی طبیعی است، اما اگر حرارت بیش از حد باشد، یا جریان المنت بیشتر از توان نامی دیمر است، یا خمیر سیلیکون بین قطعه نیمه‌هادی و هیت‌سینک فاسد شده یا از بین رفته است.

۳. چرا رتبه دمای کوره من با وجود دیمر مدام نوسان دارد؟

اگر سیستم شما مجهز به کنترلر هوشمند است، احتمالاً ضرایب فرمول PID (مقادیر P، I و D) به درستی تنظیم نشده‌اند و سیستم دچار Over-shoot یا نوسان مداوم می‌شود.

نتیجه‌گیری و خرید قطعات از ادبینو

کنترل بهینه و اصولی دمای المنت حرارتی نه تنها کیفیت محصول خروجی شما در صنایع را تضمین می‌کند، بلکه هزینه‌های مکرر تعویض المنت و مصرف برق را به شدت کاهش می‌دهد. اگر در حال ساخت یک پروژه نیمه‌صنعتی یا صنعتی با میکروکنترلرهایی نظیر ESP32-C3 هستید، توجه به نکات ایزولاسیون و رفع نویز که در این مقاله گفته شد، کلید پایداری پروژه شما خواهد بود.
