توضیح عمیق: استانداردهای نظام مهندسی و مراحل گامبهگام سیمکشی جعبه فیوز
اجرای سیمکشی تابلوی توزیع مینیاتوری فراتر از یک اتصال ساده فاز و نول است. این فرآیند بر اساس تکست صریح مبحث سیزدهم مقررات ملی ساختمان دارای ضوابط سختگیرانهای است که باید گامبهگام رعایت شوند.
۱. اصول جانمایی، ابعاد و استاندارد ارتفاع نصب
محل قرارگیری جعبه فیوز باید در نقطهای در دسترس، دارای نور کافی و کاملاً دور از لولههای آب، گاز و سینک ظرفشویی باشد. معمولاً بهترین موقعیت، ورودی آپارتمان یا راهروی اصلی است.
- استاندارد ارتفاع: طبق مقررات، ارتفاع نصب جعبه فیوز باید به گونهای باشد که بالاترین کلید مینیاتوری حداکثر در ارتفاع ۱۷۰ سانتیمتر از کف تمامشده قرار گیرد و کف تابلوی توزیع حداقل ۱۵۰ سانتیمتر از کف تمامشده فاصله داشته باشد.
- ساختار سیمهای ورودی: کابل ورودی از سمت کنتور شامل سه رشته سیم (فاز، نول و ارت) با سطح مقطع حداقل ۶ میلیمتر مربع (برای واحدهای معمولی با کنتور ۳۲ آمپر تکفاز) است که ابتدا وارد کلید دوپل اصلی و سپس کلید محافظ جان (RCD) با جریان حساسیت ۳۰ میلیآمپر میشود. جهت خرید انواع کلیدهای مینیاتوری و محافظ جان استاندارد با تاییدیه نظام مهندسی، میتوانید به پلتفرم ای آی الکترونیک مراجعه کنید.
۲. زونبندی و تفکیک مدارهای خروجی (Zoning)
یک تابلوی استاندارد هرگز نباید تمام بار خانه را روی یک یا دو فیوز قرار دهد. تفکیک مدارها بر اساس کاربری الزامی است:
- مدار روشناییها: استفاده از سیم ۱.۵ میلیمتر مربع و کلید مینیاتوری ۱۰ آمپر تیپ B (تندکار).
- مدار پریزهای عمومی: استفاده از سیم ۲.۵ میلیمتر مربع و کلید مینیاتوری ۱۶ آمپر تیپ C (کندکار).
- مدار بارهای سنگین (کولر گازی): نیاز به مدار مجزا (Dedicated Circuit) با سیم ۴ میلیمتر مربع و مینیاتوری ۲۰ یا ۲۵ آمپر تیپ C بدون هیچگونه انشعاب میانی دارد.
جدول مقایسه: سایزینگ کابل و انتخاب تیپ کلید مینیاتوری مدارهای خروجی
برای تجهیز صحیح جعبه فیوز بر اساس استانداردهای ملی، جدول مهندسی زیر به عنوان الگوی مرجع طراحان و مجریان برق ساختمان درج شده است:
| نوع مدار خروجی جعبه فیوز | سطح مقطع سیم (mm²) | جریان نامی و تیپ فیوز | ملاحظات مهندسی و حداکثر بار |
|---|---|---|---|
| خط روشنایی عمومی | 1.5 میلیمتر مربع | 10A – تیپ B (تندکار) | حداکثر ۱۲ نقطه روشنایی یا لامپ روی یک خط مجاز است. |
| خط پریزهای اتاق و پذیرایی | 2.5 میلیمتر مربع | 16A – تیپ C (کندکار) | حداکثر ۷ پریز عمومی مجاز است و سیم ارت حتماً باید متصل باشد. |
| خط پریزهای اشپزخانه | 2.5 یا 4 میلیآمپر | 16A یا 20A – تیپ C | مصرفکنندههای سنگین مثل لباسشویی و ظرفشویی خط مستقل میخواهند. |
| مدار کولر گازی (اسپلیت) | 4 میلیمتر مربع | 25A – تیپ C (کندکار) | کابلکشی مستقیم از جعبه فیوز تا محل کمپرسور بدون انشعاب. |
گراف فرآیند: الگوریتم استاندارد عیبیابی و سربندی جعبه فیوز ساختمان
در مواقعی که برق بخشی از ساختمان قطع میشود یا کلید محافظ جان به طور مکرر تریپ میدهد، پروتکل ساختاریافته زیر برای ریشهیابی و حل مشکل اجرا میشود:
تمام کلیدهای مینیاتوری خروجی جعبه فیوز را پایین بیاورید (قطع کنید). کلید محافظ جان اصلی را بالا بزنید. حالا کلیدهای مینیاتوری را یکییکی وصل کنید. به محض اینکه با بالا زدن یک فیوز خاص، کلید محافظ جان پرید، آن خط همان مدار دارای خطا (اتصال کوتاه یا نشتی جریان) است.
◀
قطع تمامی وسایل متصل به پریزهای آن زون جهت تست مجدد.

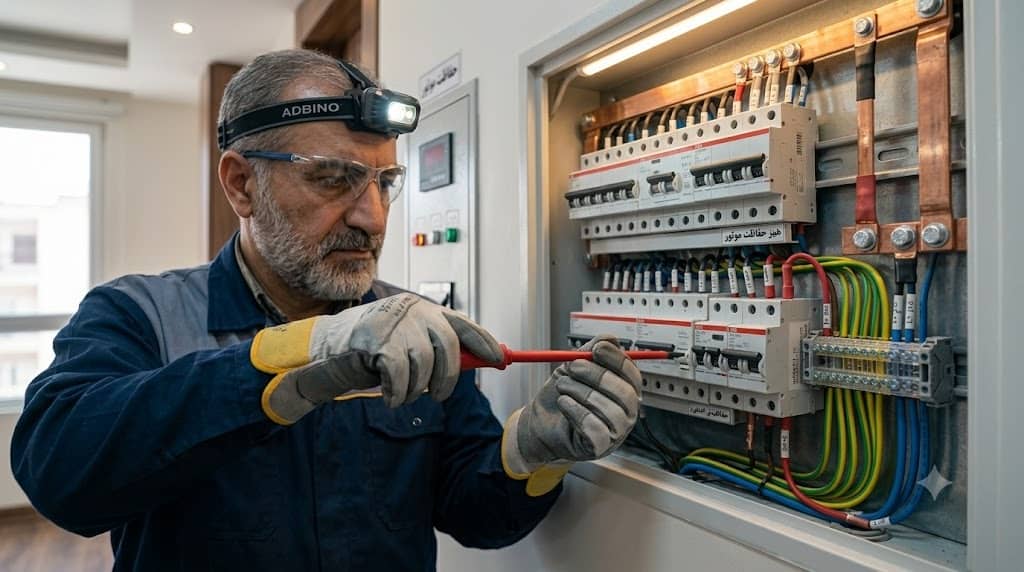

برق ورودی از کنتور را قطع کنید. درب جعبه فیوز را باز کرده و با پیچگوشتی عایق، سفت بودن تمامی ترمینالها و شینههای مسی نول و ارت را بررسی کنید. شل بودن پیچ ترمینالها عامل اصلی داغ شدن مینیاتوری، ذوب شدن سیمها و ایجاد آرک الکتریکی است.
◀
در صورت نیاز به عیبیابی تخصصی با تجهیزات مدرن، از تکنسینهای آلان تعمیر کمک بگیرید.
سیمهای فاز خروجی را با استفاده از شینههای دندانهای استاندارد (شین مینیاتوری) به طور منظم سربندی کنید. از درج برچسب یا لیبل نامگذاری روی درب تابلوی مینیاتوری برای مشخص بودن زون هر فیوز استفاده کنید تا در عیبیابیهای آینده کارفرما دچار سردرگمی نشود.
◀
تست نهایی زیر بار با آمپرمتر کلمپی جهت بررسی عدم تعادل جریانی شدید.
سوالات متداول کاربران درباره نصب و رفع اشکال جعبه فیوز
۱. چرا برای خط روشنایی حتماً باید از مینیاتوری تیپ B استفاده شود؟
طبق مقررات نظام مهندسی، بارهای روشنایی خانه (لامپها و لوسترها) فاقد جریان راهاندازی سنگین یا موتور الکتریکی هستند. کلید مینیاتوری تیپ B تندکار است و به محض کوچکترین اتصال کوتاه در سرپیچها، فاز را قطع میکند تا سیم ۱.۵ ضعیف آسیب نبیند. تیپ C کندکار بوده و برای این مدار مناسب نیست.
۲. علت اصلی داغ شدن یا صدای وزوز کلیدهای مینیاتوری داخل تابلو چیست؟
صدای وزوز و ایجاد حرارت شدید دو علت عمده دارد: اول، شل بودن پیچ اتصالات ترمینال کلید که باعث جرقه زدنهای ریز (آرک) و بالا رفتن مقاومت تماسی میشود. دوم، کشیدن جریان مصرفی بیش از توان نامی کلید مینیاتوری (اوور لود) که در صورت عدم تعویض به موقع، بدنه کلید ذوب خواهد شد.
۳. آیا میتوان سیمهای نول تمام مدارها را بدون شینه به هم تاباند؟
به هیچ عنوان! تجمع و تاباندن نامنظم سیمهای نول بدون استفاده از شینه نول مس، علاوه بر غیرایمن بودن، پیدا کردن خطای نشتی جریان و عیبیابی کلید محافظ جان را غیرممکن میکند. تمامی نولها باید به صورت مجزا روی ترمینالهای شینه نول جعبه فیوز پیچ شوند.
نتیجهگیری و راهنمای تامین تجهیزات توزیع مینیاتوری ساختمان از پلتفرم اَدبینو
اجرا و نصب جعبه فیوز برق ساختمان یکی از پایهایترین و در عین حال حساسترین مراحل برقکشی ساختمان است که مستقیماً با ایمنی جانی و مالی ساکنان گره خورده است. تفکیک اصولی زونها بر اساس ظرفیت جریان، استفاده از شینههای مینیاتوری عایقدار استاندارد، بکارگیری کلید محافظ جان معتبر و محکم کردن اتصالات با گشتاور مناسب، فرآیند دریافت پایانکار ساختمان را تضمین و پایداری شبکه داخلی را حفظ میکند.
