در بارهای صنعتی سه فاز، به دلیل وجود خطراتی نظیر عدم تعادل بار (Unbalanced Load)، بارهای سلفی سنگین و جریان‌های هجومی راه‌اندازی موتورها، AVR سه فاز باید دارای سرعت پاسخ‌دهی بسیار بالا و مدارهای پایش دقیق باشد. در صورت عملکرد ناقص یا خرابی این برد، ولتاژ خروجی دچار نوسان شدید شده و خطر سوختن تجهیزات صنعتی و سیم‌پیچ خود ژنراتور را به همراه دارد.

تفاوت اصلی AVR سه فاز با نمونه‌های تک‌فاز، قابلیت نمونه‌برداری از هر سه فاز خروجی، مدارهای پیشرفته پایداری (Stability) و امکان هماهنگی با سیستم‌های تغذیه مجزا مانند PMG یا AUX می‌باشد.

در این مقاله تخصصی از پلتفرم **اَدبینو**، کالبدشکافی کامل AVR سه فاز، حلقه بازخورد تحریک، استانداردهای بین‌المللی IEEE و IEC، جدول مقایسه مدل‌های آنالوگ، دیجیتال و PMG، دستورالعمل گام‌به‌گام عیب‌یابی و تنظیم پتانسیومترها و پاسخ به سوالات کلیدی بررسی می‌شود.

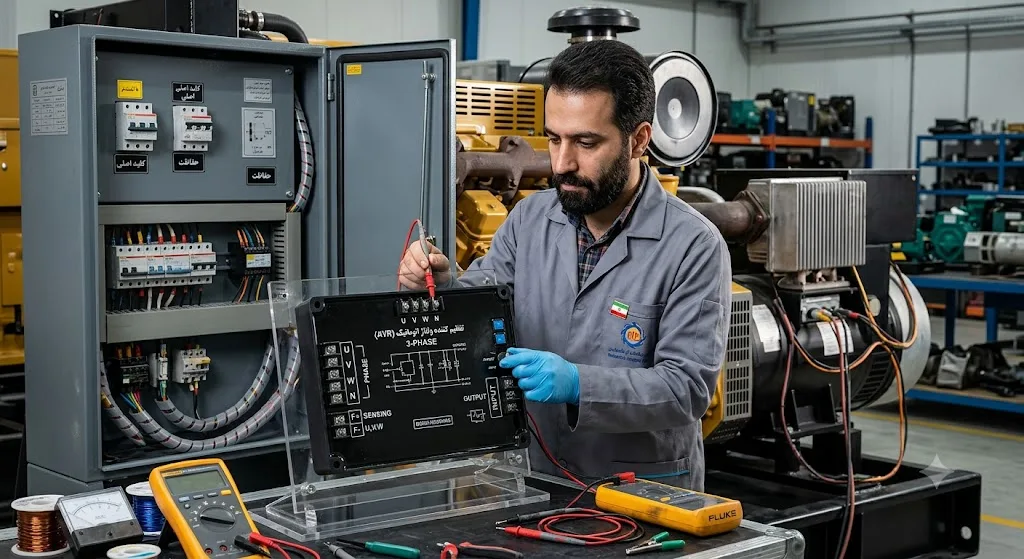

کالبدشکافی عمیق رگولاتور ژنراتور سه فاز، فرآیند تحریک بسته و استانداردهای بین‌المللی

برای درک کامل نحوه عملکرد AVR ژنراتور سه فاز، پایش مسیر فیدبک ولتاژ و نحوه تزریق جریان به سیستم اکسایتر الزامی است:

۱. نحوه عملکرد و حلقه کنترلی closed-loop در سیستم‌های سه فاز

در ژنراتورهای سنکرون سه فاز مدرن (Brushless)، AVR با سیم‌پیچ نمونه‌برداری استاتور و سیم‌پیچ تحریک فرعی (Exciter Stator) در ارتباط است:

• نمونه‌برداری سه فاز (Sensing): AVR ولتاژ AC فازهای R، S و T را دریافت کرده و میانگین ولتاژ یا بحرانی‌ترین فاز را محاسبه و به ولتاژ سنجش DC تبدیل می‌کند.
• مقایسه و پردازش خطای ولتاژ: سطح ولتاژ سنجش با ولتاژ مرجع (Reference Voltage) تنظیم شده روی برد مقایسه می‌شود.
• کنترل جریان تحریک (Excitation Control): در صورت افت ولتاژ خروجی (به دلیل وارد شدن بار)، AVR زاویه آتش تریستورها یا پهنای پالس (PWM) ترانزیستورهای قدرت را تغییر داده و جریان DC بیشتری به استاتور اکسایتر فرعی تزریق می‌کند. این جریان از طریق پل دیود دوار به روتور اصلی منتقل شده و شار مغناطیسی را تقویت می‌نماید.

۲. انواع فناوری‌های AVR سه فاز (آنالوگ، دیجیتال و PMG)

رگولاتورهای سه فاز بر اساس ساختار تغذیه و پردازش به مدل‌های مختلفی تقسیم می‌شوند:

• رگولاتورهای آنالوگ (Analog AVR): استفاده از مدارهای مقایسه‌کننده عملیاتی (Op-Amp) و تنظیمات دستی از طریق پتانسیومترهای ولتاژ، پایداری و فرکانس.
• رگولاتورهای دیجیتال (Digital AVR / DAVR): مجهز به میکروکنترلر برای پردازش خطای ولتاژ، قابلیت ثبت خطا، مدارهای PID پیشرفته و پشتیبانی از شبکه Modbus.
• سیستم تغذیه ژنراتور مغناطیس دائم (PMG Sensing): در این سیستم، توان ورودی AVR از یک ژنراتور مغناطیس دائم کوچکتری که روی شفت نصب شده تأمین می‌شود؛ در نتیجه افت ولتاژ شدید در استاتور اصلی هیچ تأثیری بر قدرت تحریک AVR نمی‌گذارد.

۳. استانداردهای بین‌المللی سیستم‌های تحریک و ژنراتورهای سه فاز

تعاریف فنی و مدل‌سازی سیستم‌های تحریک ژنراتورهای سنکرون در سند بین‌المللی IEEE Std 421.5 (IEEE Recommended Practice for Excitation System Models for Power System Stability Studies) و الزامات عمومی عملکرد ماشین‌های الکتریکی دوار در IEC 60034-1 (Rotating electrical machines – Rating and performance) مشخص شده است.

جدول مقایسه: ممیزی تخصصی انواع رگولاتورهای سه فاز (آنالوگ، دیجیتال و PMG)

جدول زیر تفاوت‌های عملکردی و ساختاری انواع سیستم‌های AVR سه فاز را در ژنراتورهای صنعتی نشان می‌دهد:

چنانچه برد AVR، سیستم تحریک یا تابلو کنترل دیزل ژنراتور سه فاز شما دچار آسیب شده است، می‌توانید از خدمات عیب‌یابی و تعمیرات تخصصی مجموعه آلان تعمیر استفاده کنید.

پروتکل اجرایی عیب‌یابی، کالیبراسیون و تنظیم AVR سه فاز

در صورت نوسان ولتاژ، بی‌باری یا افت ولتاژ شدید تحت بار در ژنراتورهای سه فاز، مراحل زیر را گام‌به‌گام اجرا کنید:

سوالات متداول کاربران درباره رگولاتور ژنراتور سه فاز

۱. آیا می‌توان از AVR تک‌فاز برای ژنراتور سه فاز استفاده کرد؟

خیر، استفاده از AVR تک‌فاز تنها ولتاژ یک فاز را پایش می‌کند. در صورت عدم تعادل بار در فازهای دیگر، AVR نمی‌تواند آن را تشخیص دهد و احتمال سوختن مصرف‌کننده‌ها یا سیم‌پیچی فازهای دیگر بسیار بالا می‌رود.

۲. علت چشمک زدن ولتاژ خروجی ژنراتور سه فاز (Hunting) چیست؟

نوسان مداوم ولتاژ معمولاً به دلیل تنظیم نبودن پتانسیومتر پایداری (STAB) روی AVR، عدم تنظیم دقیق نوسان دور دیزل (گاورنر) یا اتصال ضعیف در ترمینال‌های نمونه‌برداری ولتاژ رخ می‌دهد.

۳. وظیفه پتانسیومتر Droop روی AVR سه فاز چیست؟

این پتانسیومتر هنگام پارالل یا سنکرون کردن دو یا چند دیزل ژنراتور استفاده می‌شود تا تقسیم بارهای اکتیو و راکتیو بین ژنراتورها به صورت متوازن صورت گیرد.

۴. چرا با وارد شدن بار سنگین سه فاز، ولتاژ ژنراتور شدیداً افت می‌کند؟

ضعیف شدن برد AVR، خرابی دیودهای چرخشی روتور، افت فرکانس دیزل یا عدم توانایی سیستم تحریک در تأمین جریان DC کافی از دلایل اصلی افت ولتاژ زیر بار هستند.

تامین و خرید تخصصی انواع رگولاتور ژنراتور سه فاز از بازارگاه اَدبینو

رگولاتور ژنراتور سه فاز تضمین‌کننده پایداری توان برق تولیدی در تأسیسات صنعتی، بیمارستان‌ها و مراکز حساس است. انتخاب صحیح AVR متناسب با جریان تحریک، نوع نمونه‌برداری و برند ژنراتور، طول عمر کلی سیستم برق اضطراری را افزایش می‌دهد.

بازارگاه تخصصی اَدبینو به عنوان هاب B2B تجهیزات برق صنعتی در ایران، امکان استعلام قیمت، بررسی کاتالوگ فنی و خرید عمده انواع AVR و قطعات ژنراتور را فراهم کرده است. جهت ثبت سفارش به B2B بازارگاه اَدبینو مراجعه فرمایید.
