راهنمای جامع عیبیابی، تست سلامت و تعمیر کلید گریز از مرکز (گریزمرکز) در الکتروموتورهای تکفاز
کلید گریز از مرکز (Centrifugal Switch) چیست و چه نقشی در موتور تکفاز دارد؟ (توضیح اجمالی)
الکتروموتورهای تکفاز القایی برای ایجاد گشتاور راهاندازی اولیه، علاوه بر سیمپیچ اصلی نیاز به یک **سیمپیچ کمکی (راهانداز)** و خازن دارند.
با این حال، سیمپیچ کمکی تنها برای چند ثانیه اول طراحی شده است.
کلید گریز از مرکز (Centrifugal Switch)** یک مکانیسم مکانیکی-الکتریکی است که روی محور (شفت) و درپوش انتهایی موتور قرار میگیرد و وظیفه دارد پس از رسیدن سرعت روتور به حدود ۷۵ درصد سرعت نامی، سیمپیچ راهانداز و خازن استارت را کاملاً از مدار خارج کند.
خرابی کلید گریز از مرکز یکی از شایعترین دلایل سوختن الکتروموتورهای تکفاز در بالابرها، کمپرسورها و تجهیزات صنعتی است.
اگر کلید پس از راهاندازی باز نشود، جریان بالا باعث داغ شدن و داغون شدن سیمپیچ کمکی میشود.
از طرف دیگر، اگر پلاتینهای کلید در حالت سکون وصل نشوند، موتور اصلاً زیر بار استارت نمیخورد، داغ کرده و صدای همهمه (Humming) تولید میکند.
اصل عملکرد: مقایسه نیروی گریز از مرکز $F_c = m \cdot \omega^2 \cdot r$ با فنرهای بازگرداننده کلید؛ گسست پلاتین در ۷۵٪ سرعت نامی ($\approx 0.75 \times N_{sync}$).
کالبدشکافی ساختار، حالتهای خرابی و روشهای تست آزمایشگاهی کلید گریز از مرکز (توضیح عمیق)
الف) اجزای فیزیکی کلید و رفتار الکترومکانیکی آن
کلید گریز از مرکز از دو بخش اصلی تشکیل شده است:
- بخش متحرک (وزنهها و مکانیزم فنر روی شفت): شامل وزنه های سربی یا فولادی و فنرهایی است که با افزایش دور موتور (افزایش سرعت زاویهای $\omega$) تحت تاثیر نیروی گریز از مرکز باز میشوند و طوقه عایق (Sleeve) را روی شفت جابهجا میکنند.
- بخش ثابت (پلاتینها روی درپوش): شامل تیغههای کنتاکت ثابت و متحرک از جنس آلیاژ نقره-کادمیوم است که با فشار فیزیکی طوقه متحرک در حالت ایستاده بسته میشوند ($Normally\ Closed$) و هنگام باز شدن وزنه، آزاد شده و باز میگردند.
ب) سناریوهای اصلی خرابی و روشهای تست تست سلامت
۱. تست اتصالکوتاه و باز بودن پلاتینها با مولتیمتر (تست بیزر / Beeper):

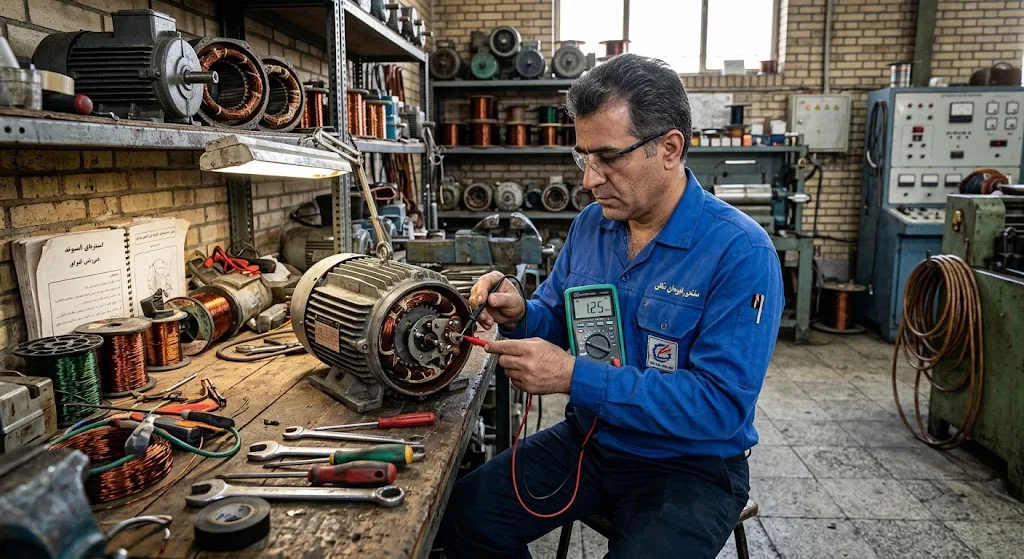

در حالت خاموش و سکون کامل موتور، با متصل کردن پروبهای مولتیمتر به دو پایه کلید گریز از مرکز، باید بوق اتصال کوتاه (مقاومت نزدیک به ۰ اهم $R \approx 0\,\Omega$) شنیده شود.
با دست وزنه مکانیزم روی شفت را هل دهید تا باز شود؛ در این لحظه بوق باید قطع شده و مقاومت بینهایت ($OL$) گردد. اگر در حالت سکون مقاومت بالا باشد، کنتاکتها دچار خالزدگی یا کثیفی شدهاند.
۲. عیبیابی حالت گیرکردن مِکانیکی (Mechanical Jamming):
نفوذ گرد و غبار، گریس کهنه یا زنگزدگی روی شفت باعث میشود طوقه کشویی بهراحتی لغزش نکند. اگر طوقه گیر کند و باز نشود، سیمپیچ استارت که برای کارکرد مداوم طراحی نشده، طی ۱۰ تا ۳۰ ثانیه میسوزد. برای تست، باید طوقه را با دست حرکت داد؛ حرکت باید کاملاً نرم، روان و بدون گیرکردن همراه با بازگشت سریع فنر باشد.
۳. خستگی فنرها (Spring Fatigue):
فنرهای کلید گریز از مرکز با گذشت زمان یا در اثر گرمای بیش از حد، خاصیت ارتجاعی (ضریب ثبات فنر $k$) خود را از دست میدهند. این امر باعث میشود کلید در دورهای بسیار پایینتر از ۷۵٪ باز شود و موتور تحت بار خفه کند، یا برعکس بسیار دیر باز شود.
جدول مقایسه نشانه، علت و روش رفع عیب کلید گریز از مرکز موتور تکفاز
بررسی جدول تحلیل خطاهای متداول کلید سانتریفیوژ برای عیبیابی سریع در کارگاه:
| علائم ظاهری و عملکردی موتور | علت فنی خرابی کلید | وضعیت پلاتین/مکانیزم | راهکار تعمیری و اصلاحی |
|---|---|---|---|
| موتور استارت نمیخورد و صدای Hum میدهد | عدم اتصال پلاتین در حالت سکون | خالزدگی شدید یا کثیفی کنتاکتها / شکستگی پایه ثابت | تمیزکاری با سمباده نرم، اسپری کنتاکتشور یا تعویض پلاتین |
| سیمپیچی کمکی (استارت) میسوزد و دود میکند | عدم قطع کلید پس از رسیدن به دور نامی | گیرکردن طوقه روی شفت / جوش خوردن کنتاکتها به هم | روانکاری شفت، جدا کردن پلاتینها یا تعویض کامل کلید |
| موتور زیر بار خفه کرده و نوسان دور دارد | باز شدن زودهنگام یا قطع و وصل مداوم | ضعیف شدن و خستگی فنرهای بازگرداننده مکانیزم متحرک | تعویض فنرها یا تنظیم مجدد کشش آنها |
| صدای جرقه شدید و آرک زدن داخل موتور هنگام استارت | فاصله نامناسب یا آسیبدیدگی خازن راهانداز | مقاومت تماسی بالا و فرسودگی نقره کنتاکتها | تعویض کنتاکت ثابت و بررسی مقاومت تخلیه خازن |
گراف تحلیلی: ۵ گام چکلیست تست و عیبیابی کلید گریز از مرکز
مراحل گامبهگام تست کارگاهی و رفع عیب کلید سانتریفیوژ در الکتروموتور تکفاز:
- گام ۱ (تست پیوستگی الکتریکی در سکون): با مولتیمتر روی مد بیزر، وصل بودن دو ترمینال کلید را در وضعیت خاموش بررسی کنید.
- گام ۲ (تست مکانیکی تحریک با دست): با عقب کشیدن طوقه کشویی، قطع شدن مدار الکتریکی و آزاد شدن پلاتینها را تایید کنید.
- گام ۳ (بازرسی چشمی کنتاکتها): در صورت وجود کربن یا ذرات اکسید، با سمباده ۴۰۰ یا ۶۰۰ ذرات سفتشده را بدون آسیب به لایه نقره پاک کنید.
- گام ۴ (بررسی عملکرد لغزشی و فنرها): از عدم وجود گریس سفتشده، گرد و غبار یا تابدیدگی شفت در محل حرکت طوقه مطمئن شوید.
- گام ۵ (تست زیر بار تحت جریانسنجی): موتور را روشن کرده و جریان آمپرمتر کلمپی را ببینید؛ جریان باید بلافاصله پس از استارت به جریان نامی ($I_n$) افت کند.
نکات تجربی کارگاهی و مرجع خرید قطعات و کلیدهای الکتروموتور
در محیطهای دارای گرد و غبار شدید یا ریسک اشتعال، میتوانید کلید گریز از مرکز مکانیکی را با رلههای الکترونیکی جریان ($Current\ Relay$) یا رلههای زمانی/ولتاژی جایگزین کنید.
اگر پس از ۳ ثانیه از روشن شدن موتور، جریان آمپرمتر کاهش نیافت و در محدوده $I_{start}$ باقی ماند، سریعاً برق را قطع کنید؛ کلید باز نشده و سیمپیچ در حال سوختن است.
برای خرید انواع خازنهای استارت و دائم کار، قطعات یدکی الکتروموتور و تجهیزات برق صنعتی.
◀
میتوانید به وبسایت تخصصی تجهیز بازاری مراجعه فرمایید.
هنگام بستن درپوش موتور، حتماً دقت کنید طوقه کشویی کاملاً در مرکز تیغه پلاتین قرار گیرد. انحراف زاویهای باعث ساییدگی یکطرفه طوقه پلاستیکی میشود.
سوالات متداول کاربران درباره کلید گریز از مرکز موتور تکفاز
۱. آیا تمام الکتروموتورهای تکفاز کلید گریز از مرکز دارند؟
خیر، موتورهای تکفاز با خازن دائم کار ($PSC$) یا موتورهای دارای رله راهاندازی (مانند کمپرسورهای یخچال) فاقد کلید گریز از مرکز مکانیکی هستند. این کلید عمدتاً در موتورهای دو خازنه یا خازن استارت کاربرد دارد.
۲. چطور بفهمیم سیمپیچ کمکی سوخته یا کلید خراب است؟
با امپدانسسنجی: اگر پلاتین کلید وصل باشد ولی مقاومت سیمپیچ راهانداز بینهایت باشد، سیمپیچ قطع یا سوخته است. اگر سیمپیچ سالم است اما بوق تست کلید برقرار نمیشود، ایراد از کلید است.
۳. آیا روغنکاری کلید گریز از مرکز مجاز است؟
هرگز نباید به پلاتینهای الکتریکی روغن یا گریس زد، زیرا باعث آرک زدن و کربنی شدن میشود. تنها بخش کشویی شفت را میتوان با مقدار بسیار کمی اسپری سیلیسیم یا روانکننده خشک روان کرد.
نتیجهگیری و جمعبندی مهندسی ادبینو
کلید گریز از مرکز یکی از حیاتیترین اجزای مکانیکی در موتورهای القایی تکفاز است که سلامت آن مستقیماً طول عمر سیمپیچ راهانداز و خازن استارت را تعیین میکند. با بازرسیهای دورهای، تمیزکاری پلاتینها و تست پیوستگی الکتریکی پیش از زیر بار بردن موتور، میتوان از هزینههای سنگین سیمپیچی مجدد جلوگیری کرد.
